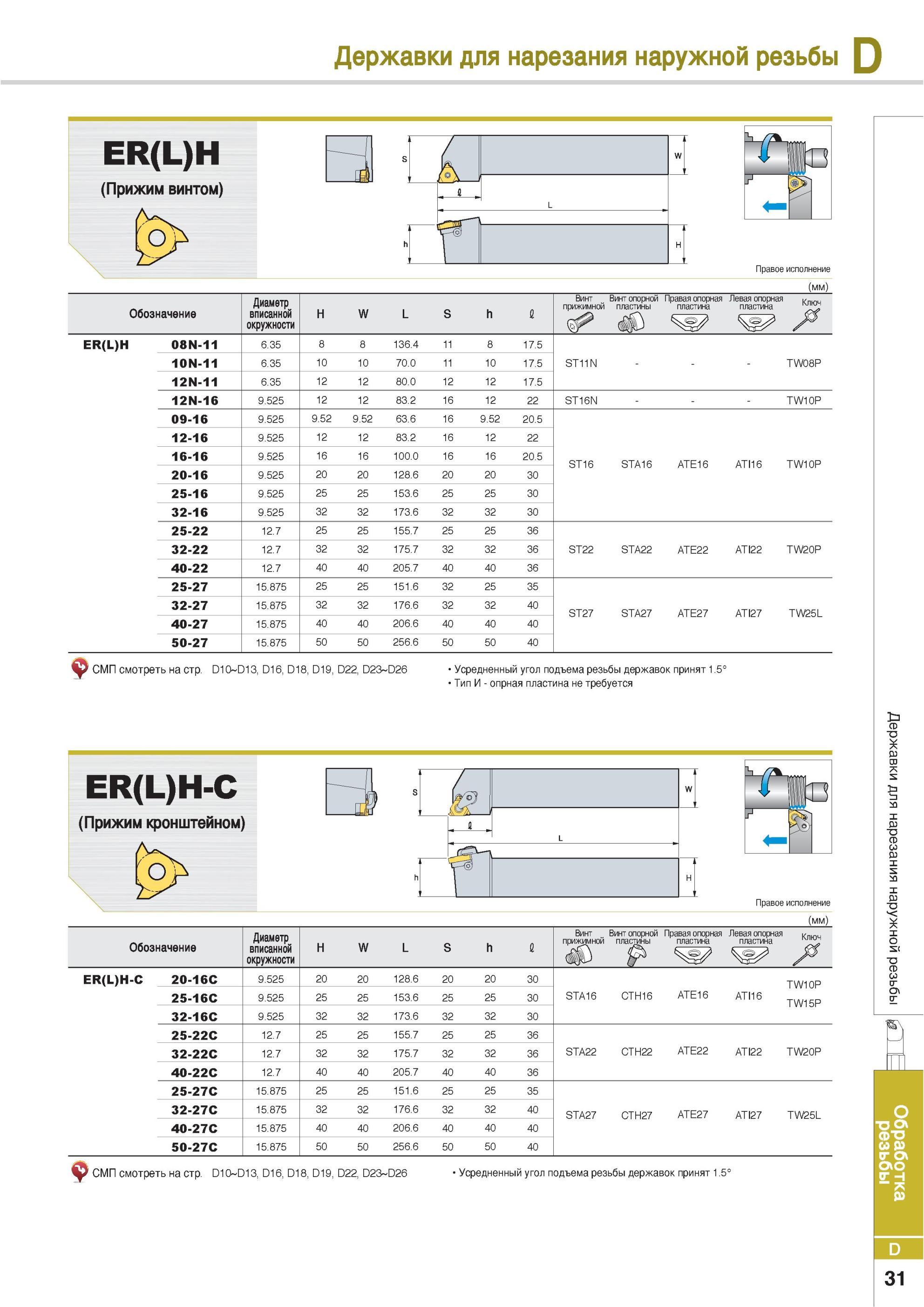

Державки Korloy для нарезания наружной резьбы ER(L)H Прижим винтом Правое исполнение Обозначение Диаметр вписанной окружности H W L S h 1 Винт прижимной Ви

Державки Korloy для нарезания наружной резьбы ER(L)H Прижим винтом Правое исполнение Обозначение Диаметр вписанной окружности H W L S h 1 Винт прижимной Винт опорной пластины Правая опорная пластина Левая опорная пластина Ключ ER(L)H 08N-11 6.35 8 8 136.4 11 8 17.5 10N-11 6.35 10 10 70.0 11 10 17.5 ST11N TW08P 12N-11 6.35 12 12 80.0 12 12 17.5 12N-16 9.525 12 12 83.2 16 12 22 ST16N TW10P 09-16 9.525 9.52 9.52 63.6 16 9.52 20.5 12-16 9.525 12 12 83.2 16 12 22 16-16 9.525 16 16 100.0 16 16 20.5 ST16 STA16 ATE16 ATI16 TW10P 20-16 9.525 20 20 128.6 20 20 30 25-16 9.525 25 25 153.6 25 25 30 32-16 9.525 32 32 173.6 32 32 30 25-22 12.7 25 25 155.7 25 25 36 32-22 12.7 32 32 175.7 32 32 36 ST22 STA22 ATE22 ATI22 TW20P 40-22 12.7 40 40 205.7 40 40 36 25-27 15.875 25 25 151.6 32 25 35 32-27 15.875 32 32 176.6 32 32 40 ST27 STA27 ATE27 ATI27 TW25L 40-27 15.875 40 40 206.6 40 40 40 50-27 15.875 50 50 256.6 50 50 40 СМП смотреть на стр. D10-D13 D16 D18 D19 D22 D23-D26 Усредненный угол подъема резьбы державок принят 1.5° Тип И опрная пластина не требуется In о 03 о s 03 о 03 03 а СГ С5\ ER(L)H-C (Прижим кронштейном) Правое исполнение Обозначение Диаметр вписанной окружности H W L S h 1 Винт прижимной Винт опорной пласны Правая опорная пластина Левая опорная пластина Ключ ER(L)H-C 20-16C 9.525 20 20 128.6 20 20 30 TW10P TW15P 25-16C 9.525 25 25 153.6 25 25 30 STA16 CTH16 ATE16 ATI16 32-16C 9.525 32 32 173.6 32 32 30 25-22C 12.7 25 25 155.7 25 25 36 32-22C 12.7 32 32 175.7 32 32 36 STA22 CTH22 ATE22 ATI22 TW20P 40-22C 12.7 40 40 205.7 40 40 36 25-27C 15.875 25 25 151.6 25 25 35 32-27C 15.875 32 32 176.6 32 32 40 STA27 CTH27 ATE27 ATI27 TW25L 40-27C 15.875 40 40 206.6 40 40 40 50-27C 15.875 50 50 256.6 50 50 40 СМП смотреть на стр. D10-D13 D16 D18 D19 D22 D23-D26 Усредненный угол подъема резьбы державок принят 1.5° D 31
