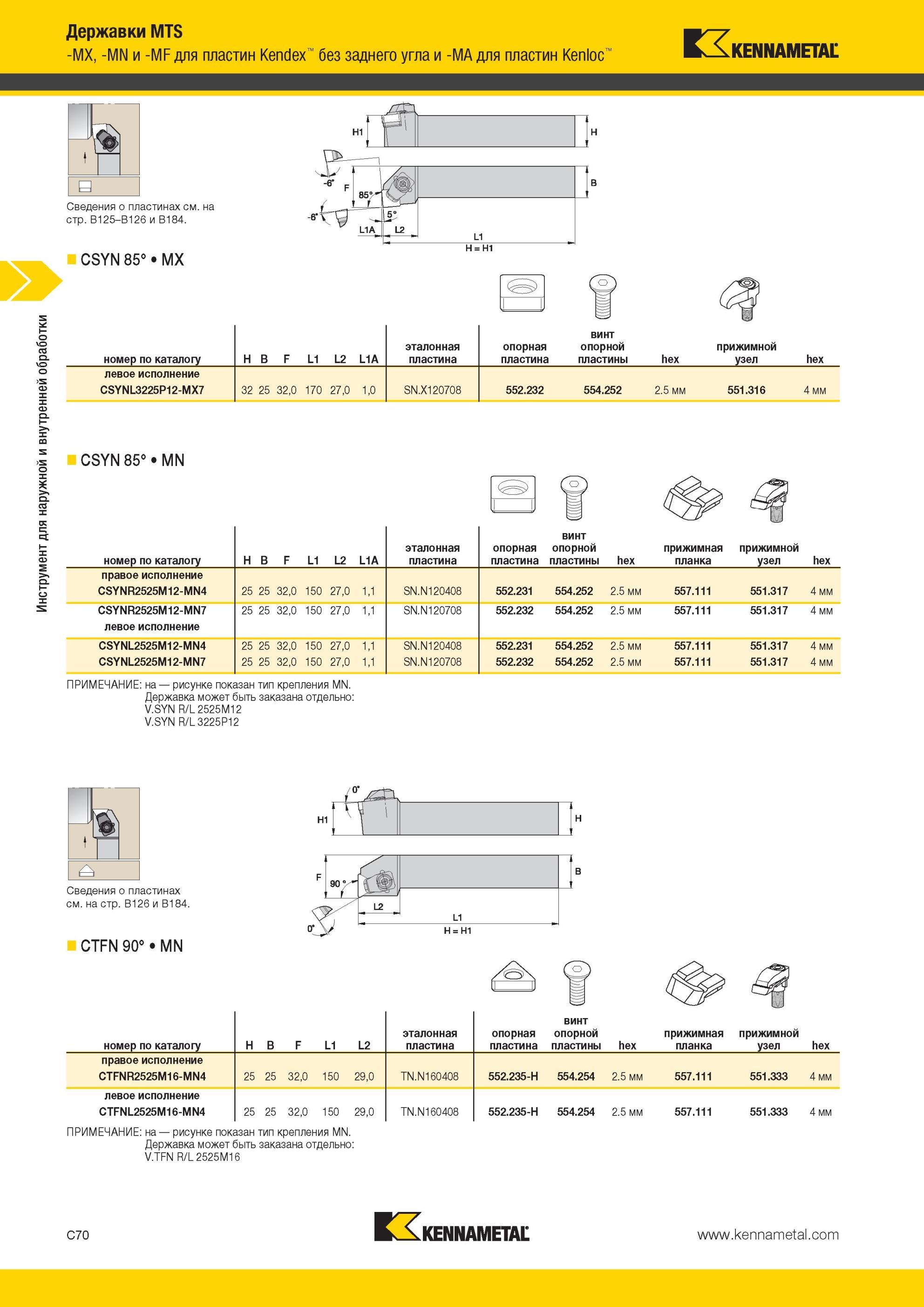

Державки Kennametal MTS -MX, -MN и -MF для пластин Kendex без заднего угла и -MA для пластин Kenloc CSYN 85° MX номер по каталогу H B F L1 L2 L1A эталонная пластина опорная пластина винт опорной пластины hex прижимной узел hex левое исполнение CSYNL3225P12-MX7 32 25 3 0 170 27,0 1,0 SN.X120708 552.232 554.252 2.5 мм 551.316 4 мм CSYN 85° MN номер по каталогу H B F L1 L2 L1A эталонная пластина опорная пластина винт опорной пластины hex прижимная планка прижимной узел hex правое исполнение CSYNR2525M12-MN4 25 25 32,0 150 27,0 1,1 SN.N120408 552.231 554.252 2.5 мм 557.111 551.317 4 мм CSYNR2525M12-MN7 25 25 32,0 150 27,0 1,1 SN.N120708 552.232 554.252 2.5 мм 557.111 551.317 4 мм левое исполнение CSYNL2525M12-MN4 25 25 3 0 150 ,0 2 1,1 SN.N120408 552.231 554.252 2.5 мм 557.111 551.317 4 мм CSYNL2525M12-MN7 25 25 32,0 150 27,0 1,1 SN.N120708 552.232 554.252 2.5 мм 557.111 551.317 4 мм ПРИМЕЧАНИЕ на рисунке показан тип крепления MN. Державка может быть заказана отдельно V.SYN R/L 2525M12 V.SYN R/L 3225P12 t=. Сведения о пластинах см. на стр. B126 и B184. CTFN 90° MN номер по каталогу H B F L1 L2 эталонная пластина опорная пластина винт опорной пластины hex прижимная планка прижимной узел hex правое исполнение CTFNR2525M16-MN4 25 25 32,0 150 29,0 TN.N160408 552.235-H 554.254 2.5 мм 557.111 551.333 4 мм левое исполнение CTFNL2525M16-MN4 25 25 32,0 150 29,0 TN.N160408 552.235-H 554.254 2.5 мм 557.111 551.333 4 мм ПРИМЕЧАНИЕ на рисунке показан тип крепления MN. Державка может быть заказана отдельно V.TFN R/L 2525M16 C70 3 Инструмент для наружной и внутренней обработки
