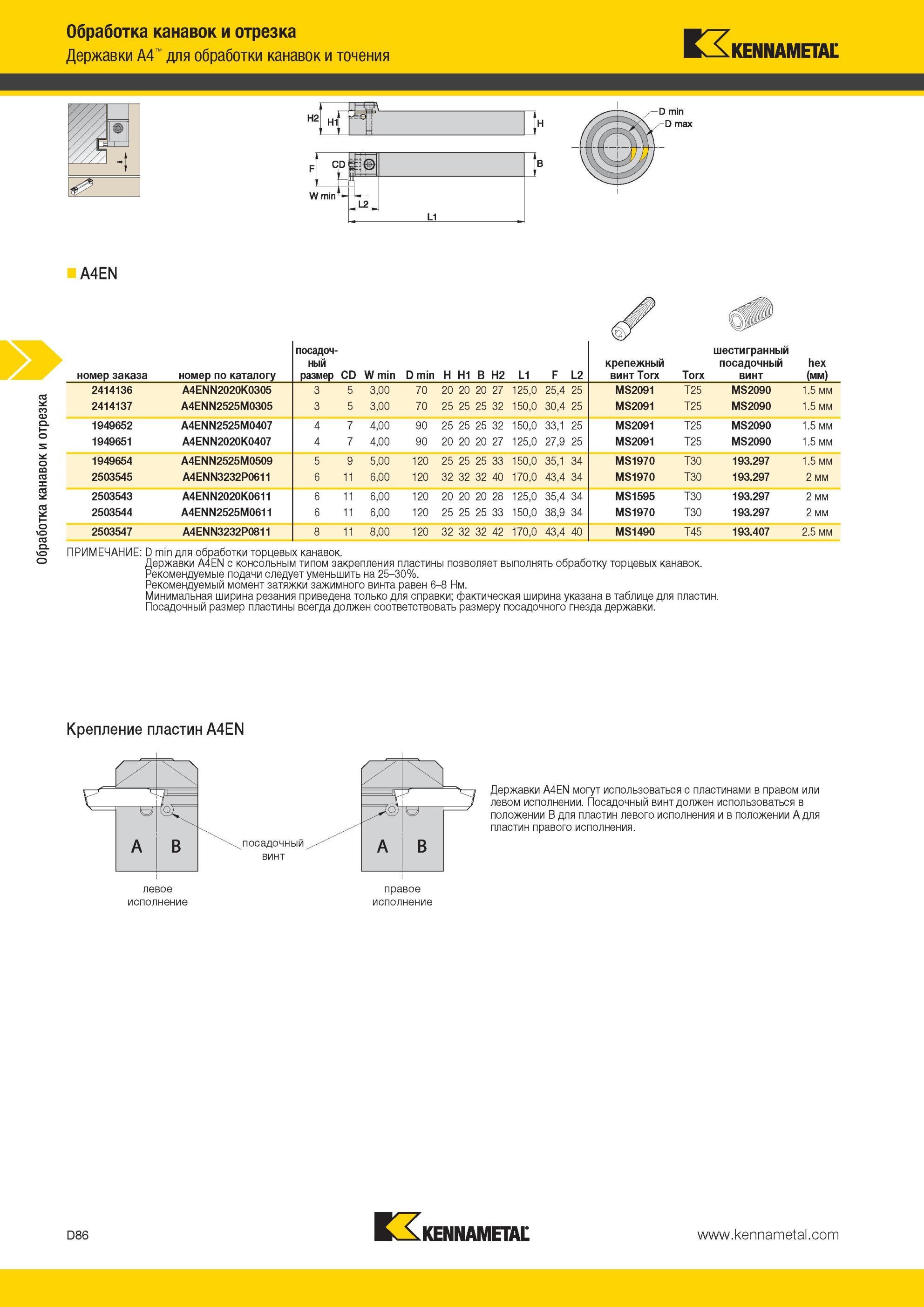

Державки Kennametal A4 для обработки канавок и точения Обработка канавок и отрезка A4EN номер заказа номер по каталогу посадочный размер CD W min D mi

Державки Kennametal A4 для обработки канавок и точения Обработка канавок и отрезка A4EN номер заказа номер по каталогу посадочный размер CD W min D min H H1 B H2 L1 F L2 крепежный винт Torx Torx шестигранный посадочный винт hex (мм) 2414136 A4ENN2020K0305 3 5 3,00 70 20 20 20 27 125,0 25,4 25 MS2091 T25 MS2090 1.5 мм 2414137 A4ENN2525M0305 3 5 3,00 70 25 25 25 32 150,0 30,4 25 MS2091 T25 MS2090 1.5 мм 1949652 A4ENN2525M0407 4 7 4,00 90 25 25 25 32 150,0 33,1 25 MS2091 T25 MS2090 1.5 мм 1949651 A4ENN2020K0407 4 7 4,00 90 20 20 20 27 125,0 27,9 25 MS2091 T25 MS2090 1.5 мм 1949654 A4ENN2525M0509 5 9 5,00 120 25 25 25 33 150,0 35,1 34 MS1970 T30 193.297 1.5 мм 2503545 A4ENN3232P0611 6 11 6,00 120 32 32 32 40 170,0 43,4 34 MS1970 T30 193.297 2 мм 2503543 A4ENN2020K0611 6 11 6,00 120 20 20 20 28 125,0 35,4 34 MS1595 T30 193.297 2 мм 2503544 A4ENN2525M0611 6 11 6,00 120 25 25 25 33 150,0 38,9 34 MS1970 T30 193.297 2 мм 2503547 A4ENN3232P0811 8 11 8,00 120 32 32 32 42 170,0 43,4 40 MS1490 T45 193.407 2.5 мм ПРИМЕЧАНИЕ D min для обработки торцевых канавок. Державки A4EN с консольным типом закрепления пластины позволяет выполнять обработку торцевых канавок. Рекомендуемые подачи следует уменьшить на 25-30%. Рекомендуемый момент затяжки зажимного винта равен 6-8 Нм. Минимальная ширина резания приведена только для справки; фактическая ширина указана в таблице для пластин. Посадочный размер пластины всегда должен соответствовать размеру посадочного гнезда державки. Крепление пластин A4EN левое исполнение правое исполнение Державки A4EN могут использоваться с пластинами в правом или левом исполнении. Посадочный винт должен использоваться в положении B для пластин левого исполнения и в положении A для пластин правого исполнения. D86 посадочный винт
