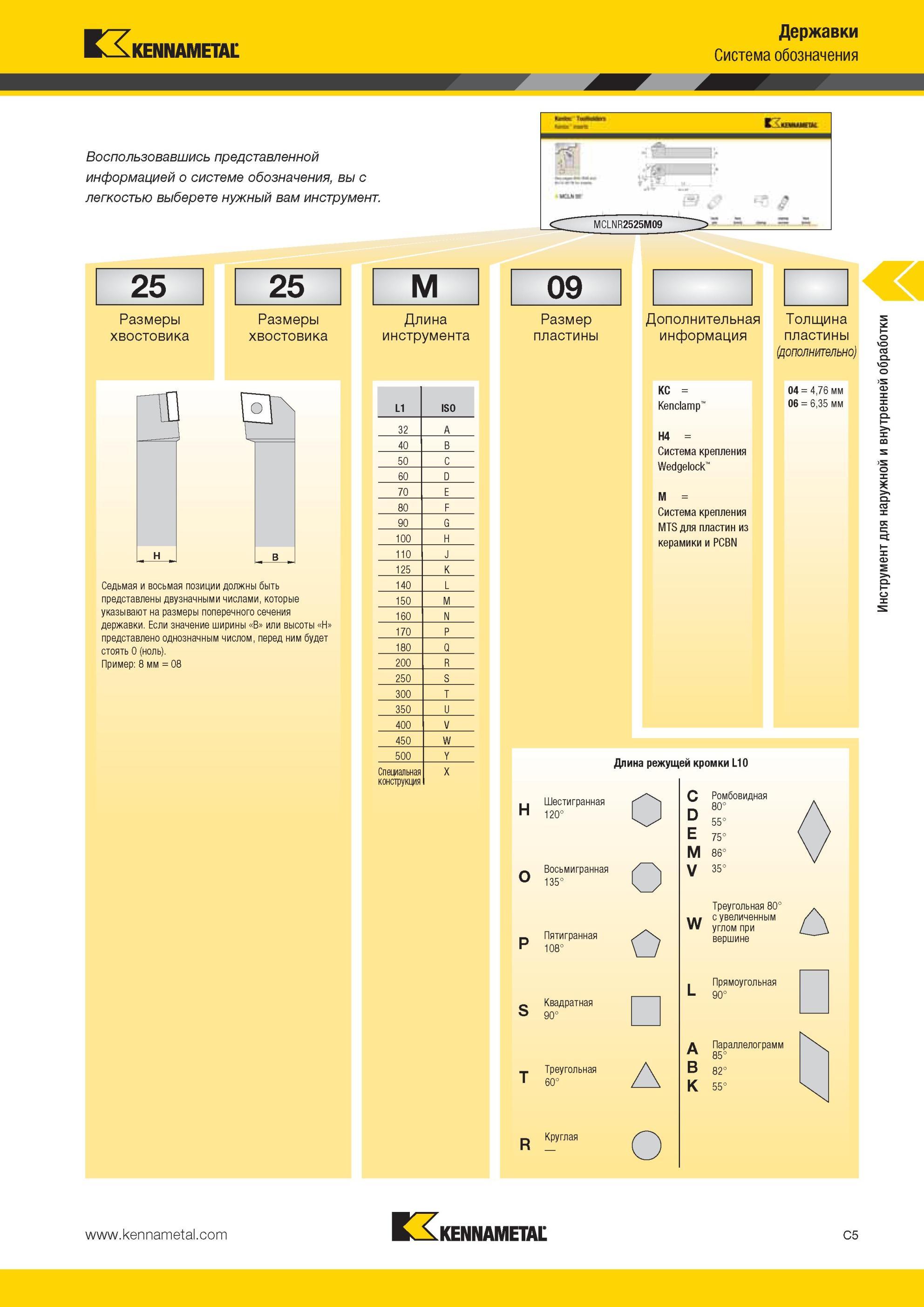

Державки для токарной обработки Система обозначения 25 25 Размеры хвостовика Размеры хвостовика в Седьмая и восьмая позиции должны быть представлены двузначными числами, которые указывают на размеры поперечного сечения державки. Если значение ширины B или высоты H представлено однозначным числом, перед ним будет стоять 0 (ноль). Пример 8 мм = 08 M Длина инструмента L1 ISO 32 A 40 B 50 C 60 D 70 E 80 F 90 G 100 H 110 J 125 K 140 L 150 M 160 N 170 P 180 Q 200 R 250 S 300 T 350 U 400 V 450 W 500 Y Специальная конструкция X 09 Инструмент для наружной и внутренней обработки Размер пластины Дополнительная информация KC = Kendamp" H4 = Система крепления Wedgelock" M = Система крепления MTS для пластин из керамики и PCBN Толщина пластины (дополнительно) 04 = 4,76 мм 06 = 6,35 мм Длина режущей кромки L10 H O P S T R Шестигранная 120° Восьмигранная 135° Пятигранная 108° Квадратная 90° Треугольная 60° Круглая О Ромбовидная дп° D E M V 55° 75° 35° W Треугольная 80° с увеличенным углом при вершине Прямоугольная 90° Параллелограмм 85° B K 55° 82° L C5 Инструмент для наружной и внутренней обработки Воспользовавшись представленной информацией о системе обозначения, вы с легкостью выберете нужный вам инструмент.
