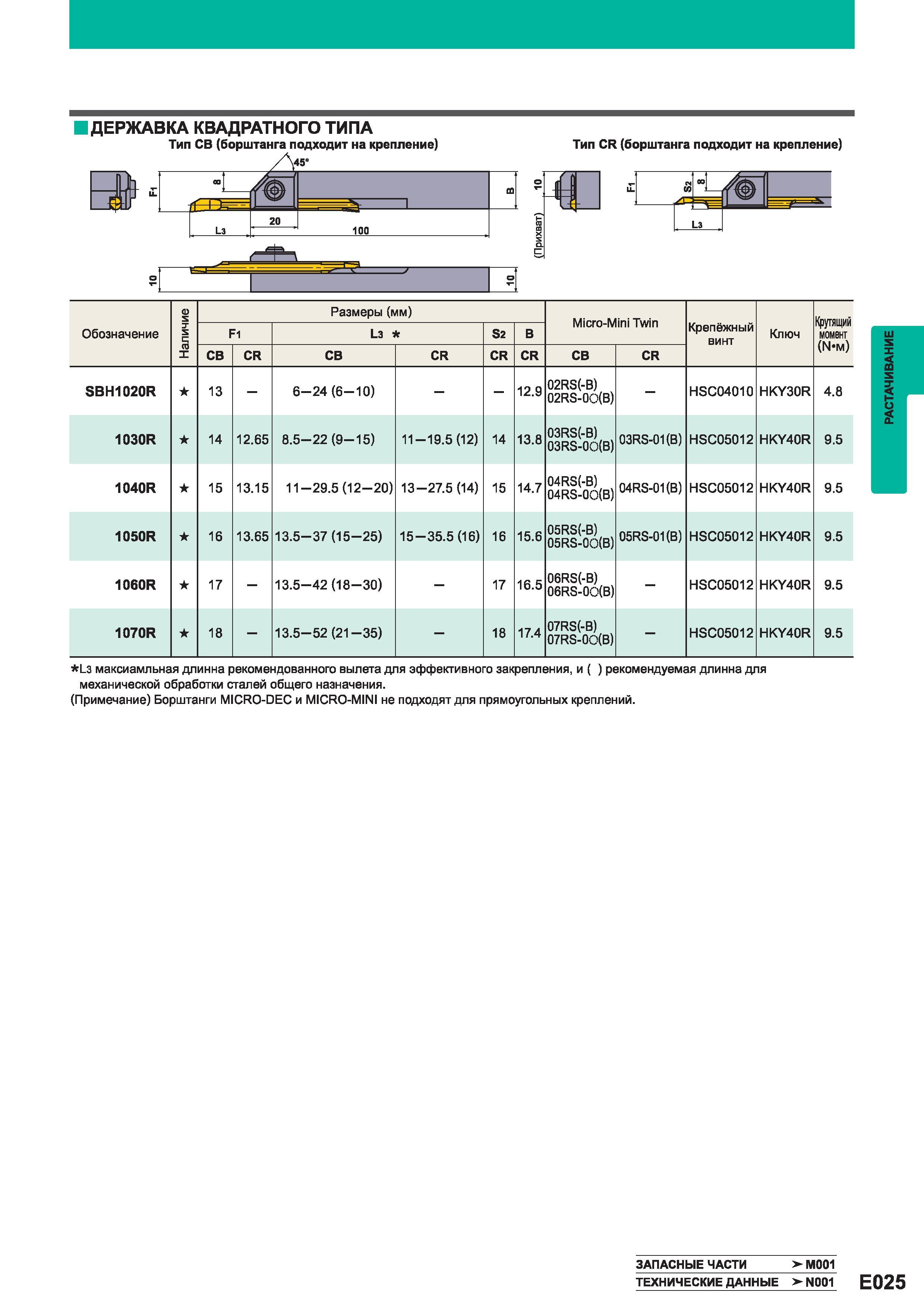

ДЕРЖАВКА Mitsubishi КВАДРАТНОГО ТИПА Тип СВ (борштанга подходит на крепление) 45 Тип CR (борштанга подходит на крепление) m L3 20 100 L3 о 5 Разм

ДЕРЖАВКА Mitsubishi КВАДРАТНОГО ТИПА Тип СВ (борштанга подходит на крепление) 45" Тип CR (борштанга подходит на крепление) m L3 20 100 L3 о 5 Размеры (мм) Micro-Mini Twin Крутящий момент (N m) Обозначение 5 С F1 L3 S2 В Крепёжный винт Ключ СВ CR СВ CR CR CR СВ CR SBH1020R 13 - 6-24(6-10) 12.9 02RS(-B) 02RS-00(B) - HSC04010 HKY30R 4.8 1030R 14 12.65 8.5-22 (9-15) 11-19.5 (12) 14 13.8 03RS(-B) 03RS-00(B) 03RS-01(B) HSC05012 HKY40R 9.5 1040R 15 13.15 11-29.5 (12-20) 13-27.5 (14) 15 14.7 04RS(-B) 04RS-0Q(B) 04RS-01(B) HSC05012 HKY40R 9.5 1050R 16 13.65 13.5-37 (15-25) 15-35.5 (16) 16 15.6 05RS(-B) 05RS-00(B) 05RS-01(B) HSC05012 HKY40R 9.5 1060R 17 - 13.5-42 (18-30) - 17 16.5 06RS(-B) 06RS-00(B) - HSC05012 HKY40R 9.5 1070R 18 - 13.5-52(21-35) - 18 17.4 07RS(-B) 07RS-00(B) - HSC05012 HKY40R 9.5 L3 максиамльная длинна рекомендованного вылета для эффективного закрепления и ( ) рекомендуемая длинна для механической обработки сталей общего назначения. (Примечание) Борштанги MICRO-DEC и MICRO-MINI не подходят для прямоугольных креплений. Запасные части М001 ТЕХНИЧЕСКИЕ ДАННЫЕ N001 Е025 РАСТАЧИВАНИЕ
