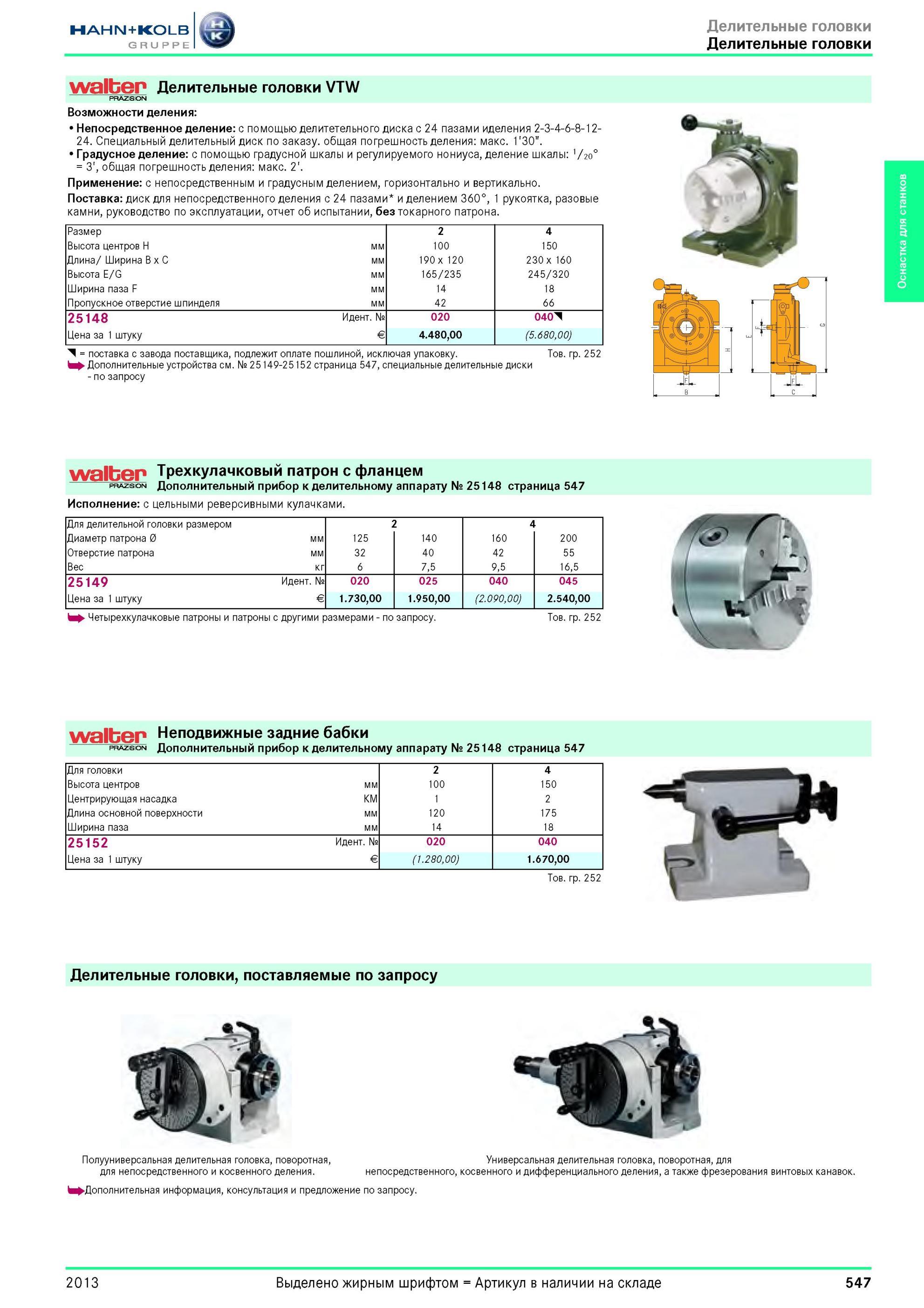

Делительные головки VTW PRAZISION от Hahn Kolb Возможности деления Непосредственное деление с помощью делитетельного диска с 24 пазами иделения 2-3-4-6-8-1224. Специальный делительный диск по заказу. общая погрешность деления макс. 1 '30”. Градусное деление с помощью градусной шкалы и регулируемого нониуса, деление шкалы 1/20° 3', общая погрешность деления макс. 2'. Применение с непосредственным и градусным делением, горизонтально и вертикально. Поставка диск для непосредственного деления с 24 пазами и делением 360°, 1 рукоятка, разовые камни, руководство по эксплуатации, отчет об испытании, без токарного патрона. Размер 2 4 Высота центров H мм 100 150 Длина/ Ширина В x C мм 190 x 120 230 x 160 Высота E/G мм 165/235 245/320 Ширина паза F мм 14 18 Пропускное отверстие шпинделя мм 42 66 25148 Идентификационный номер № 020 040d Цена за 1 штуку Евро € 4.480,00 (5.680,00) d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. h Дополнительные устройства см. № 25149-25152 страница 547, специальные делительные диски по запросу Товарная группа 252 Walken Трехкулачковый патрон с фланцем prazision Дополнительный прибор к делительному аппарату № 25148 страница 547 Исполнение с цельными реверсивными кулачками. Для делительной головки размером 2 4 Диаметр патрона 0 мм 125 140 160 200 Отверстие патрона мм 32 40 42 55 Вес кг 6 7,5 9,5 16,5 25149 Идентификационный номер № 020 025 040 045 Цена за 1 штуку Евро € 1.730,00 1.950,00 (2.090,00) 2.540,00 Четырехкулачковые патроны и патроны с другими размерами по запросу. Товарная группа 252 Walken Неподвижные задние бабки prazision Дополнительный прибор к делительному аппарату № 25148 страница 547 Для головки 2 4 Высота центров мм 100 150 Центрирующая насадка КМ 1 2 Длина основной поверхности мм 120 175 Ширина паза мм 14 18 25152 Идентификационный номер № 020 040 Цена за 1 штуку Евро € (1.280,00) 1.670,00 Товарная группа 252 Делительные головки, поставляемые по запросу Полууниверсальная делительная головка, поворотная, для непосредственного и косвенного деления. Универсальная делительная головка, поворотная, для непосредственного, косвенного и дифференциального деления, а также фрезерования винтовых канавок. >Дополнительная информация, консультация и предложение по запросу. 2013 547 Оснастка для станков
