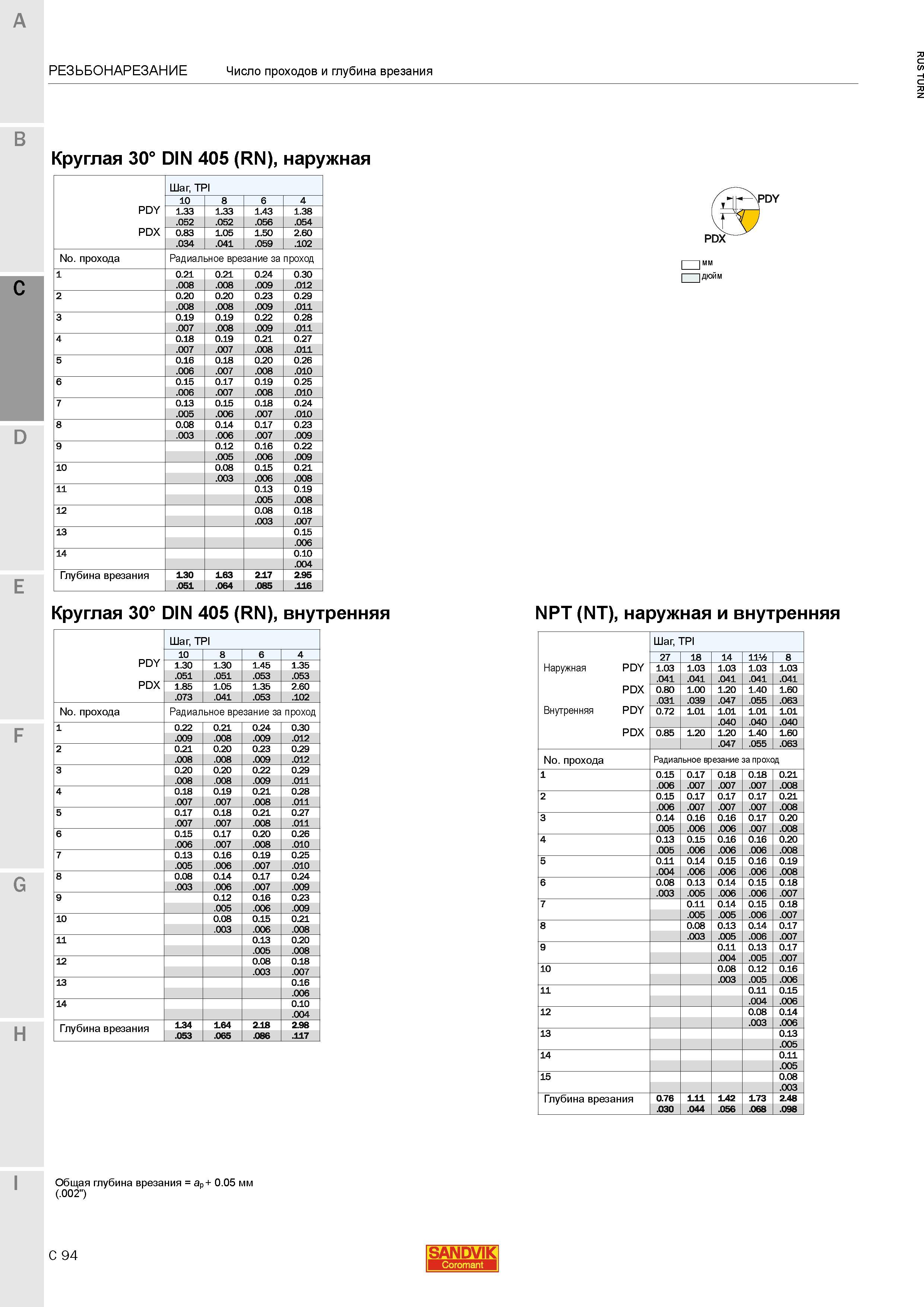

Число проходов и глубина врезания Круглая резьба 30 DIN 405 (RN) наружная Резьбонарезной инструмент Sandvik Coromant PDY PDX Шаг TPI 10 8 6 4 1 3 Каталог SANDVIK COROMANT 2015 Токарные инструменты Стр. C94 0928 Lab2u

Обновлено 2020-04-09 13:09:07

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding SANDVIK COROMANT \| Каталог SANDVIK COROMANT 2015 Токарные инструменты (Всего 1253 стр.)

928 Каталог SANDVIK COROMANT 2015 Инструмент и оснастка для точения на станках Стр.C94
Число проходов и глубина врезания Круглая резьба 30 DIN 405 (RN) наружная Резьбонарезной инструмент Sandvik Coromant PDY PDX Шаг TPI 10 8 6 4 1 3 Число проходов и глубина врезания Круглая резьба 30 DIN 405 (RN) наружная Резьбонарезной инструмент Sandvik Coromant PDY PDX Шаг TPI 10 8 6 4 1.33 1.33 1.43 1.38 .052 .052 .056 .054 0.83 1.05 1.50 2.60 .034 .041 .059 .102 No. прохода Радиальное врезание за проход 1 0.21 0.21 0.24 0.30 .008 .008 .009 .012 2 0.20 0.20 0.23 0.29 .008 .008 .009 .011 3 0.19 0.19 0.22 0.28 .007 .008 .009 .011 4 0.18 0.19 0.21 0.27 .007 .007 .008 .011 5 0.16 0.18 0.20 0.26 .006 .007 .008 .010 6 0.15 0.17 0.19 0.25 .006 .007 .008 .010 7 0.13 0.15 0.18 0.24 .005 .006 .007 .010 8 0.08 0.14 0.17 0.23 .003 .006 .007 .009 9 0.12 0.16 0.22 .005 .006 .009 10 0.08 0.15 0.21 .003 .006 .008 11 0.13 0.19 .005 .008 12 0.08 0.18 .003 .007 13 0.15 .006 14 0.10 .004 Глубина врезания 130 163 2.17 2.95 .051 .064 .085 .116 Круглая 30 DIN 405 (RN) внутренняя H PDY PDX Шаг TPI 10 8 6 4 1.30 1.30 1.45 1.35 .051 .051 .053 .053 1.85 1.05 1.35 2.60 .073 .041 .053 .102 No. прохода Радиальное врезание за проход 1 0.22 0.21 0.24 0.30 .009 .008 .009 .012 2 0.21 0.20 0.23 0.29 .008 .008 .009 .012 3 0.20 0.20 0.22 0.29 .008 .008 .009 .011 4 0.18 0.19 0.21 0.28 .007 .007 .008 .011 5 0.17 0.18 0.21 0.27 .007 .007 .008 .011 6 0.15 0.17 0.20 0.26 .006 .007 .008 .010 7 0.13 0.16 0.19 0.25 .005 .006 .007 .010 8 0.08 0.14 0.17 0.24 .003 .006 .007 .009 9 0.12 0.16 0.23 .005 .006 .009 10 0.08 0.15 0.21 .003 .006 .008 11 0.13 0.20 .005 .008 12 0.08 0.18 .003 .007 13 0.16 .006 14 0.10 .004 Глубина врезания 134 164 2.18 2.98 .053 .065 .086 .117 Общая глубина врезания ар + 0.05 мм (.002") C 94 SANDVIK Coromant -- дюйм NPT (NT) наружная и внутренняя Наружная PDY PDX Внутренняя PDY PDX Шаг TPI 27 18 14 11М 8 1.03 1.03 1.03 1.03 1.03 .041 .041 .041 .041 .041 0.80 1.00 1.20 1.40 1.60 .031 .039 .047 .055 .063 0.72 1.01 1.01 1.01 1.01 .040 .040 .040 0.85 1.20 1.20 1.40 1.60 .047 .055 .063 No. прохода Радиальное врезание за проход 1 0.15 0.17 0.18 0.18 0.21 .006 .007 .007 .007 .008 2 0.15 0.17 0.17 0.17 0.21 .006 .007 .007 .007 .008 3 0.14 0.16 0.16 0.17 0.20 .005 .006 .006 .007 .008 4 0.13 0.15 0.16 0.16 0.20 .005 .006 .006 .006 .008 5 0.11 0.14 0.15 0.16 0.19 .004 .006 .006 .006 .008 6 0.08 0.13 0.14 0.15 0.18 .003 .005 .006 .006 .007 7 0.11 0.14 0.15 0.18 .005 .005 .006 .007 8 0.08 0.13 0.14 0.17 .003 .005 .006 .007 9 0.11 0.13 0.17 .004 .005 .007 10 0.08 0.12 0.16 .003 .005 .006 11 0.11 0.15 .004 .006 12 0.08 0.14 .003 .006 13 0.13 .005 14 0.11 .005 15 0.08 .003 Глубина врезания 0.76 111 142 173 2.48 .030 .044 .056 .068 .098
