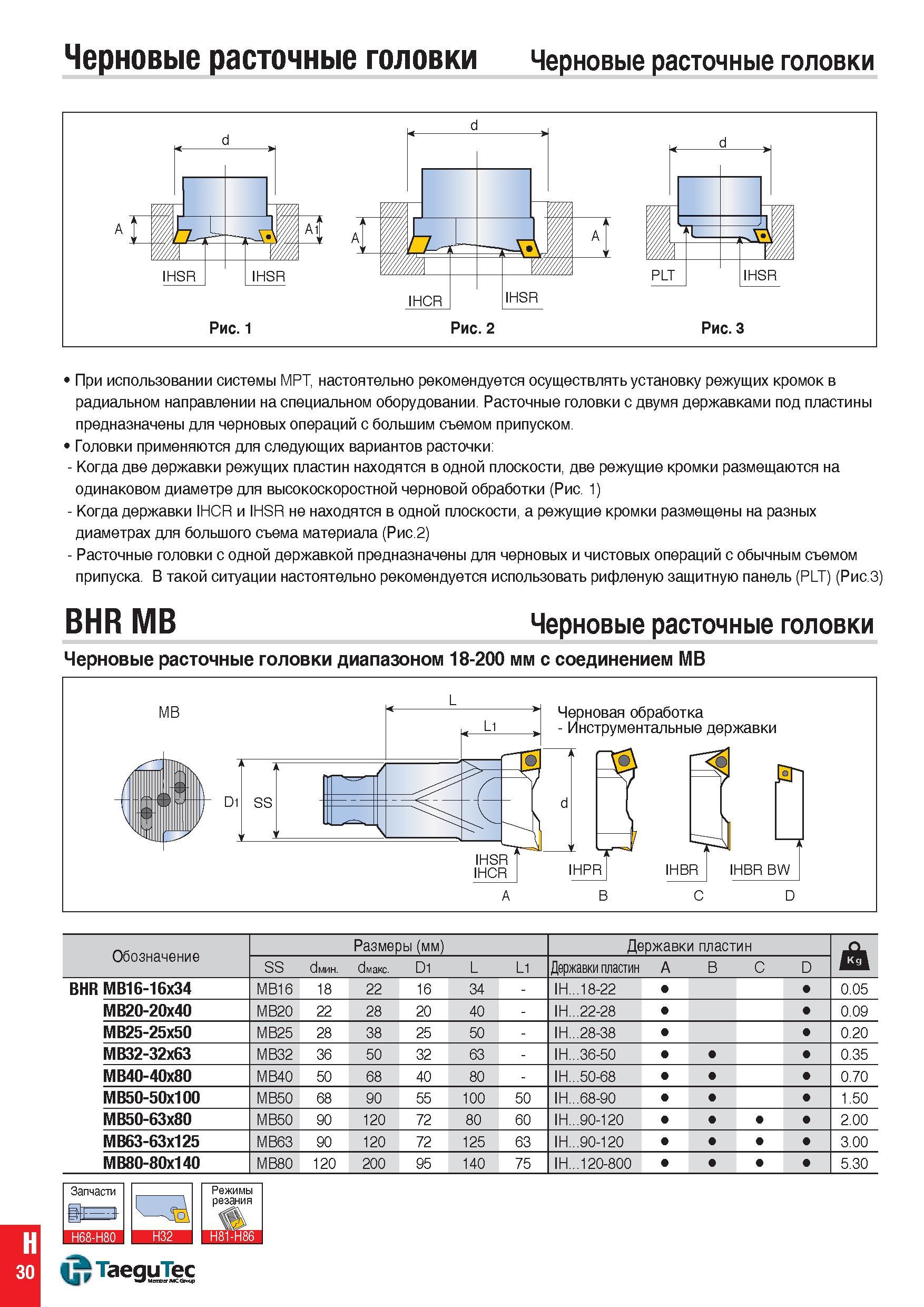

Черновые расточные головки TaeguTec При использовании системы MPT настоятельно рекомендуется осуществлять установку режущих кромок в радиальном направлении на специальном оборудовании. Расточные головки с двумя державками под пластины предназначены для черновых операций с большим съемом припуском. Головки применяются для следующих вариантов расточки - Когда две державки режущих пластин находятся в одной плоскости, две режущие кромки размещаются на одинаковом диаметре для высокоскоростной черновой обработки (Рис. 1) - Когда державки IHCR и IHSR не находятся в одной плоскости, а режущие кромки размещены на разных диаметрах для большого съема материала (Рис.2) - Расточные головки с одной державкой предназначены для черновых и чистовых операций с обычным съемом припуска. В такой ситуации настоятельно рекомендуется использовать рифленую защитную панель (PLT) (Рис.3) BHR MB Черновые расточные головки Черновые расточные головки диапазоном 18-200 мм с соединением MB MB Обозначение Размеры (мм) Державки пластин A SS duMM. dмакс. D1 L L1 Державки пластин A B C D BHR MB16-16x34 MB16 18 22 16 34 - IH. .18-22 0.05 MB20-20x40 MB20 22 28 20 40 - IH. .22-28 0.09 MB25-25x50 MB25 28 38 25 50 - IH. .28-38 0.20 MB32-32x63 MB32 36 50 32 63 - IH. .36-50 0.35 MB40-40x80 MB40 50 68 40 80 - IH. .50-68 0.70 MB50-50x100 MB50 68 90 55 100 50 IH. .68-90 1.50 MB50-63x80 MB50 90 120 72 80 60 IH. .90-120 2.00 MB63-63x125 MB63 90 120 72 125 63 IH. .90-120 3.00 MB80-80x140 MB80 120 200 95 140 75 IH. .120-800 5.30
