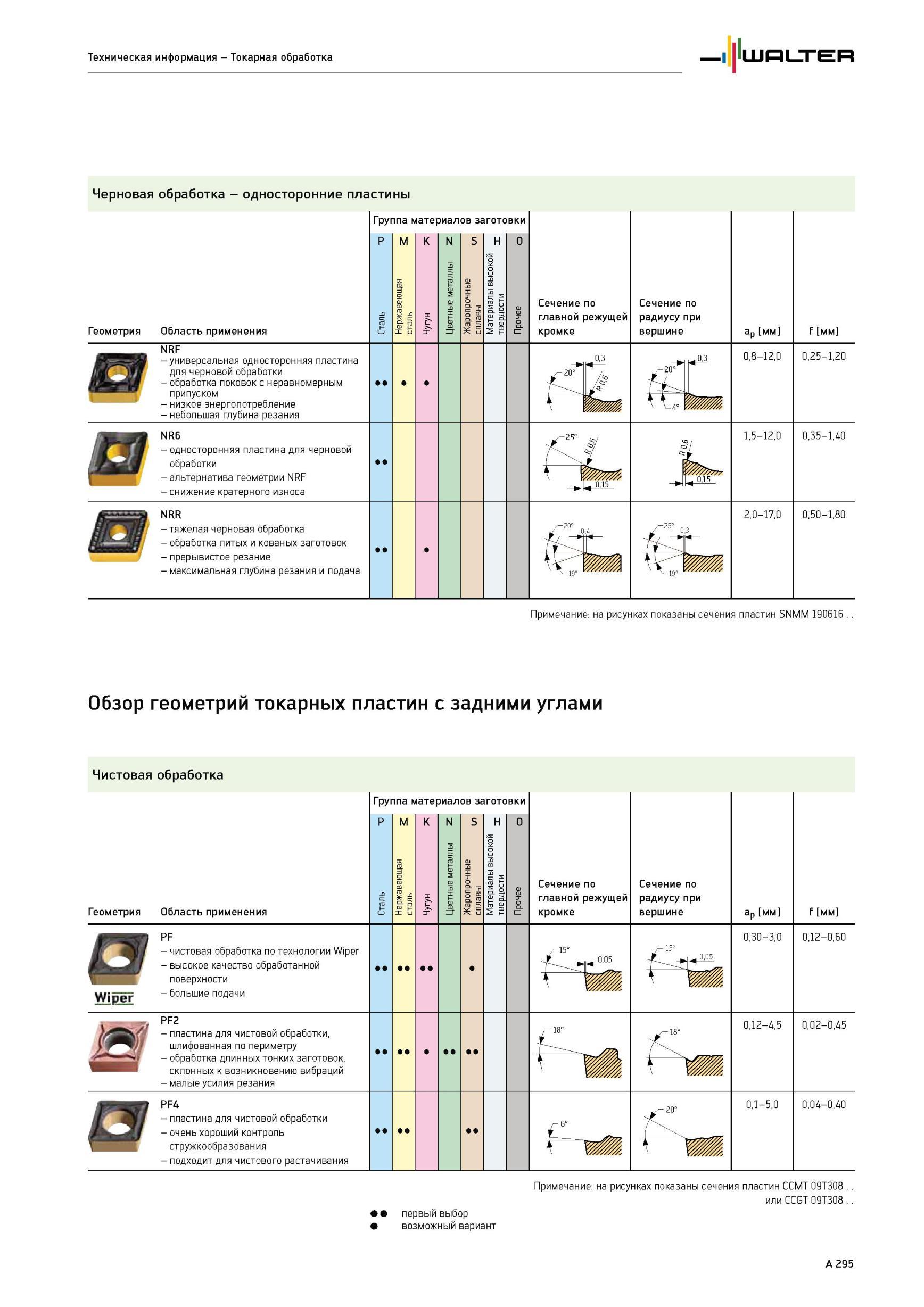

Черновая обработка Односторонние пластины Walter Геометрия Область применения Группа материалов заготовки P M K N S H O Сечение по главной режущей кромке Сечение по радиусу при вершине ap мм f мм 0 NRF - универсальная односторонняя пластина для черновой обработки - обработка поковок с неравномерным припуском - низкое энергопотребление - небольшая глубина резания .0.3 0,8-12,0 0,25-1,20 NR6 - односторонняя пластина для черновой обработки - альтернатива геометрии NRF - снижение кратерного износа 1,5-12,0 0,35-1,40 NRR - тяжелая черновая обработка - обработка литых и кованых заготовок - прерывистое резание - максимальная глубина резания и подача 2,0-17,0 0,50-1,80 Примечание на рисунках показаны сечения пластин SNMM 190616 Обзор геометрий токарных пластин с задними углами Чистовая обработка Геометрия Область применения Группа материалов заготовки P M K N S H O Сечение по главной режущей кромке Сечение по радиусу при вершине f мм а Winer PF - чистовая обработка по технологии Wiper - высокое качество обработанной поверхности - большие подачи 0,30-3,0 0,12-0,60 PF2 - пластина для чистовой обработки, шлифованная по периметру - обработка длинных тонких заготовок, склонных к возникновению вибраций - малые усилия резания 0,12-4,5 0,02-0,45 а PF4 - пластина для чистовой обработки - очень хороший контроль стружкообразования - подходит для чистового растачивания 0,1-5,0 0,04-0,40 Примечание на рисунках показаны сечения пластин CCMT 09T308 или CCGT 09T308 первый выбор возможный вариант ap мм A 295 Сталь Нержавеющая сталь Чугун Цветные металлы Жаропрочные сплавы Материалы высокой твердости Прочее Сталь Нержавеющая сталь Чугун Цветные металлы Жаропрочные сплавы Материалы высокой твердости Прочее Техническая информация - Токарная обработка
