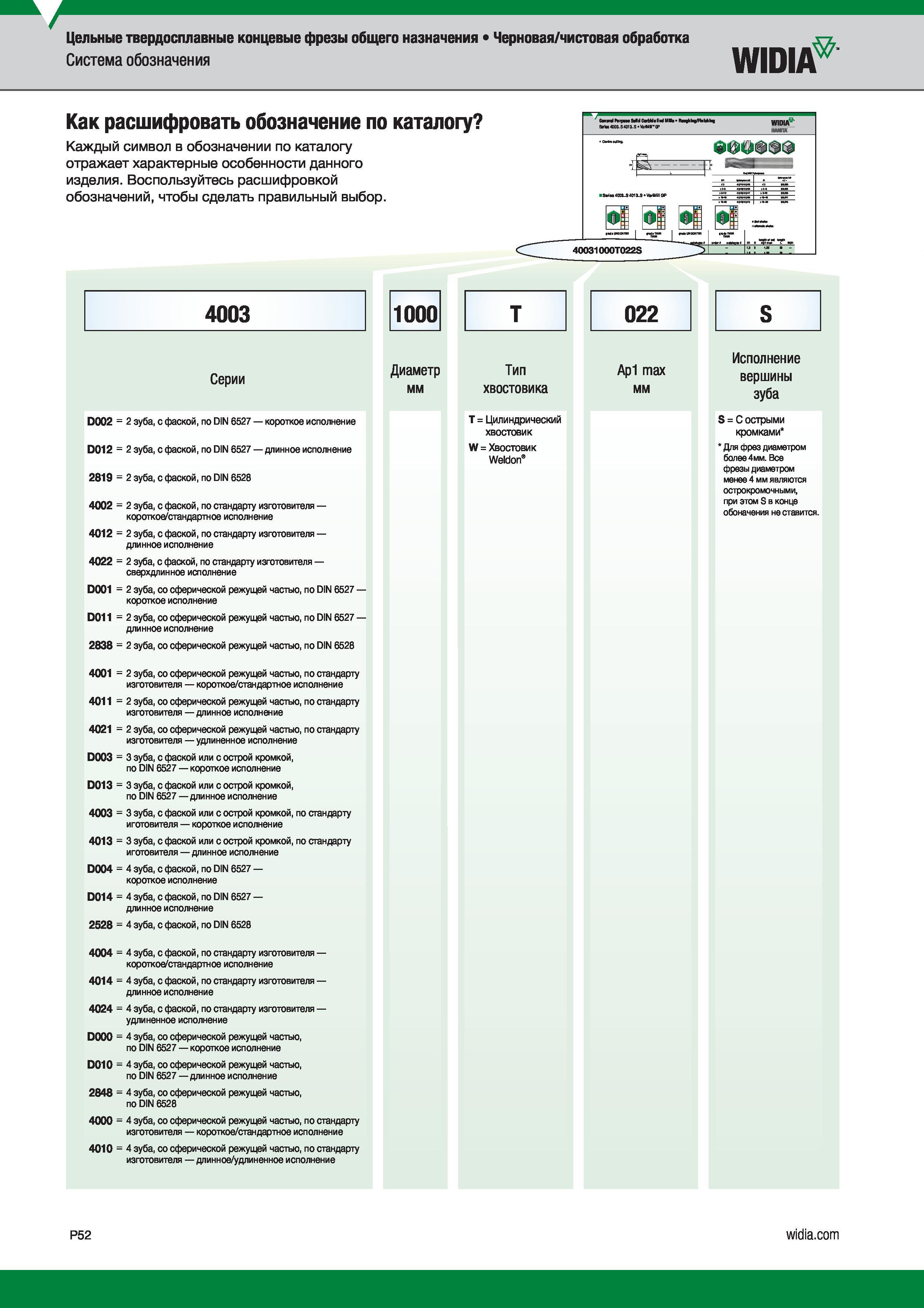

Цельные твердосплавные концевые фрезы общего назначения Черновая/чистовая обработка Система обозначения WIDIA Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначений, чтобы сделать правильный выбор. 40031000T022S ттт эр. Мм WB-8 1 -8 VirMlI OP iiil =1 4003 серии D002 - 2 зуба, с фаской, по DIN 6527 короткое исполнение D012 = 2 зуба, с фаской, по DIN 6527 длинное исполнение 2819 = 2 зуба, с фаской, по DIN 6528 4002 - 2 зуба, с фаской, по стандарту изготовителя короткое/стандартное исполнение 4012 - 2 зуба, с фаской, по стандарту изготовителя длинное исполнение 4022 - 2 зуба, с фаской, по стандарту изготовителя сверхдлинное исполнение D001 - 2 зуба, со сферической режущей частью, по DIN 6527 -короткое исполнение D011=2 зуба, со сферической режущей частью, по DIN 6527 -длинное исполнение 2838 - 2 зуба, со сферической режущей частью, по DIN 6528 1000 Диаметр мм Т = Цилиндрический хвостовик W = Хвостовик Weldon Исполнение вершины зуба S = С острыми кромками Для фрез диаметром более 4мм. Все фрезы диаметром менее 4 мм являются острокромочными, при этом S в конце обоначения не ставится. 4001 = 2 зуба, со сферической режущей частью, по стандарту изготовителя короткое/стандартное исполнение 4011=2 зуба, со сферической режущей частью, по стандарту изготовителя длинное исполнение 4021 = 2 зуба, со сферической режущей частью, по стандарту изготовителя удлиненное исполнение D003 = 3 зуба, с фаской или с острой кромкой, по DIN 6527 короткое исполнение D013 = 3 зуба, с фаской или с острой кромкой, по DIN 6527 длинное исполнение 4003 = 3 зуба, с фаской или с острой кромкой, по стандарту и гото в и теля короткое исполнение 4013 = 3 зуба, с фаской или с острой кромкой, по стандарту и гото в и теля длинное исполнение D004 = 4 зуба, с фаской, по DIN 6527 короткое исполнение D014 = 4 зуба, с фаской, по DIN 6527 длинное исполнение 2528 = 4 зуба, с фаской, по DIN 6528 4004 - 4 зуба, с фаской, по стандарту изготовителя короткое/стандартное исполнение 4014 - 4 зуба, с фаской, по стандарту изготовителя длинное исполнение 4024 - 4 зуба, с фаской, по стандарту изготовителя удлиненное исполнение D000 - 4 зуба, со сферической режущей частью, по DIN 6527 короткое исполнение D010 = 4 зуба, со сферической режущей частью, по DIN 6527 длинное исполнение 2848 - 4 зуба, со сферической режущей частью, по DIN 6528 4000 - 4 зуба, со сферической режущей частью, по стандарту изготовителя короткое/стандартное исполнение 4010 - 4 зуба, со сферической режущей частью, по стандарту изготовителя длинное/удлиненное исполнение
