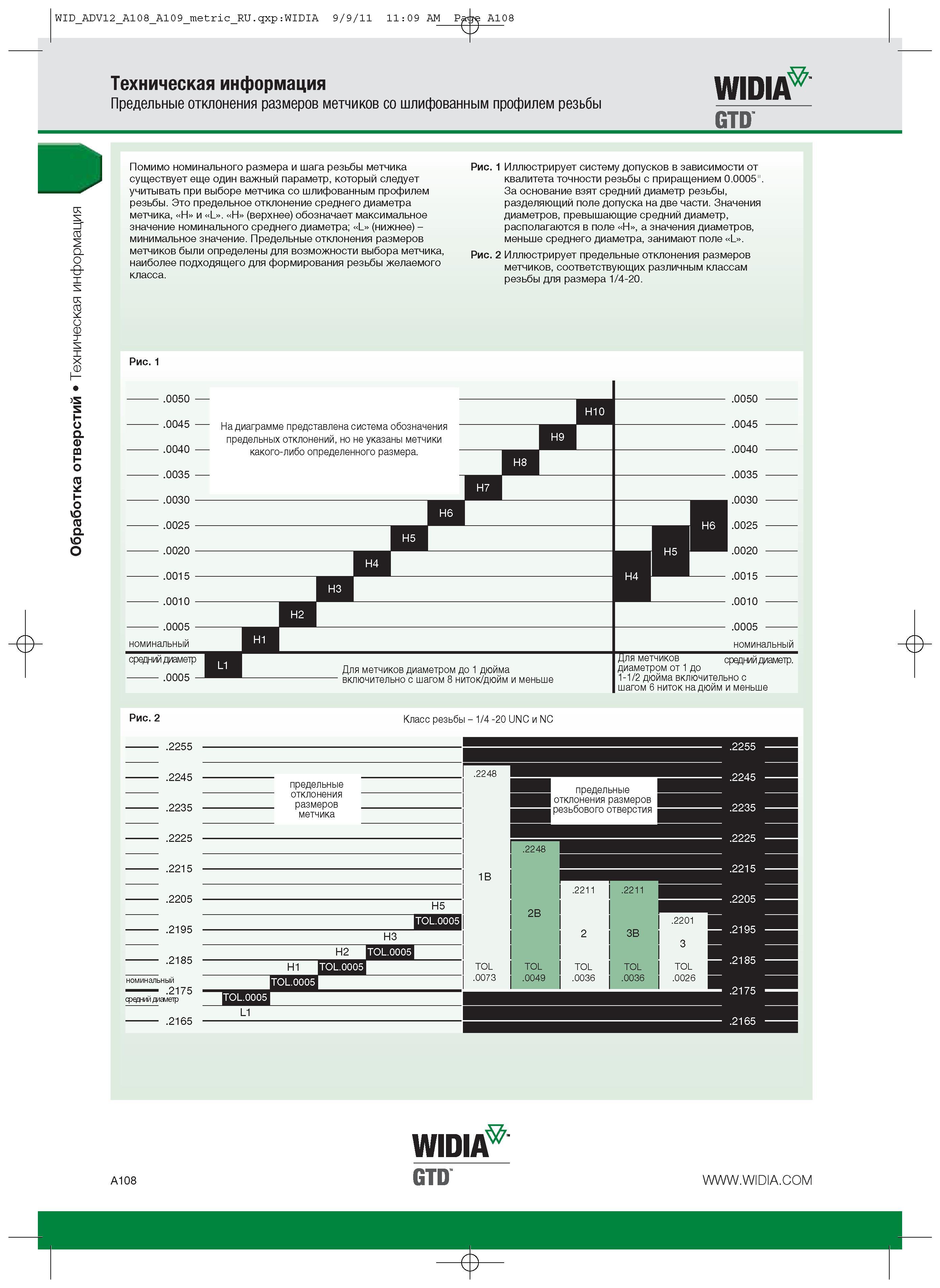

Предельные отклонения размеров метчиков со шлифованным профилем резьбы Помимо номинального размера и шага резьбы метчика существует еще один важный параметр, который следует учитывать при выборе метчика со шлифованным профилем резьбы. Это предельное отклонение среднего диаметра метчика, Н и L . Н (верхнее) обозначает максимальное значение номинального среднего диаметра; L (нижнее) -минимальное значение. Предельные отклонения размеров метчиков были определены для возможности выбора метчика, наиболее подходящего для формирования резьбы желаемого класса. Рис. 1 Иллюстрирует систему допусков в зависимости от квалитета точности резьбы с приращением 0.0005". За основание взят средний диаметр резьбы, разделяющий поле допуска на две части. Значения диаметров, превышающие средний диаметр, располагаются в поле Н , а значения диаметров, меньше среднего диаметра, занимают поле L . Рис. 2 Иллюстрирует предельные отклонения размеров метчиков, соответствующих различным классам резьбы для размера 1/4-20. Рис. 1 >S S h О а m н о 2 н о ю га а ю О .0050 .0045 На диаграмме представлена система обозначения предельных отклонений, но не указаны метчики .°°4° какого-либо определенного размера. .0035 .0030 .0025 .0020 .0015 .0010 .0005 номинальный средний диаметр .0005 -I Н9 Н8 1Н7 .0050 .0045 .0040 .0035 .0030 .0025 .0020 .0015 .0010 .0005 Для метчиков диаметром до 1 дюйма включительно с шагом 8 ниток/дюйм и меньше номинальный Для метчиков диаметром от 1 до 1-1/2 дюйма включительно с -э- средний диаметр. льно с шагом 6 ниток на дюйм и меньше Рис. 2 Класс резьбы - 1/4 -20 UNC и NC .2255 .2245 .2235 .2225 .2215 .2205 предельные отклонения размеров метчика .2248 предельные отклонения размеров резьбового отверстия 1B H5 TOL .0073 .2248 2B TOL .0049 .2211 TOL .0036 .2211 3B TOL .0036 .2201 3 TOL .0026 .2165 L1 A108 WIDIA GTD H1 L1 2 Техническая информация
