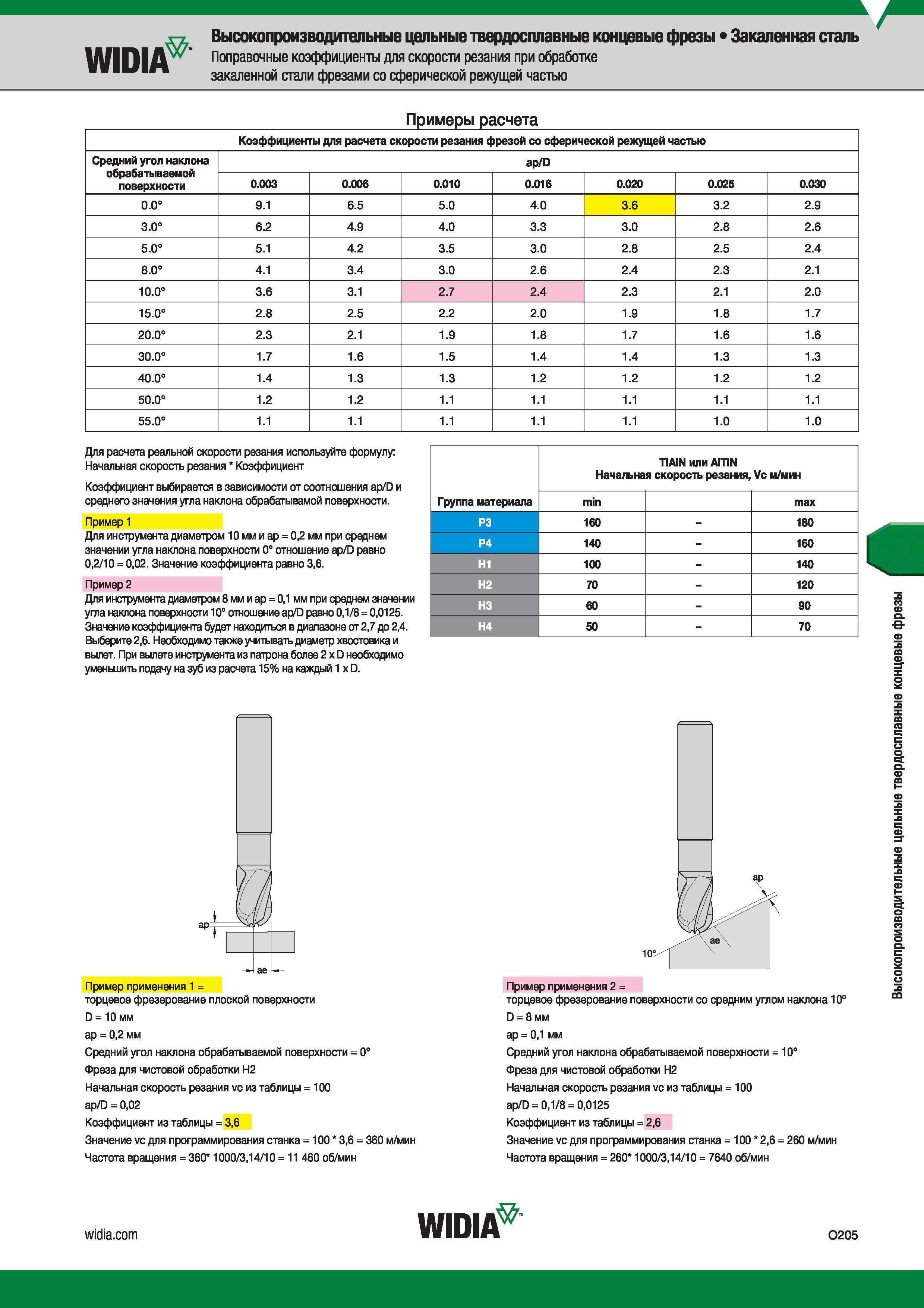

Поправочные коэффициенты для скорости резания при обработке закаленной стали концевыми фрезами Widia со сферической режущей частью Примеры расчета Ср

Поправочные коэффициенты для скорости резания при обработке закаленной стали концевыми фрезами Widia со сферической режущей частью Примеры расчета Ср

Поправочные коэффициенты для скорости резания при обработке закаленной стали концевыми фрезами Widia со сферической режущей частью Примеры расчета Средний угол наклона обрабатываемой поверхности ap/D 0.003 0.006 0.010 0.016 0.020 0.025 0.030 о 9.1 6.5 5.0 4.0 3.6 3.2 2.9 со 6.2 4.9 4.0 3.3 3.0 2.8 2.6 5.0° 5.1 4.2 3.5 3.0 2.8 2.5 2.4 СО 4.1 3.4 3.0 2.6 2.4 2.3 2.1 L О 3.6 3.1 2.7 2.4 2.3 2.1 2.0 15.0° 2.8 2.5 2.2 2.0 1.9 1.8 1.7 20.0° 2.3 2.1 1.9 1.8 1.7 1.6 1.6 30.0° 1.7 1.6 1.5 1.4 1.4 1.3 1.3 40.0° 1.4 1.3 1.3 1.2 1.2 1.2 1.2 50.0° 1.2 1.2 1.1 1.1 1.1 1.1 1.1 55.0° 1.1 1.1 1.1 1.1 1.1 1.0 1.0 Для расчета реальной скорости резания используйте формулу: Начальная скорость резания Коэффициент Коэффициент выбирается в зависимости от соотношения ap/D и среднего значения угла наклона обрабатывамой поверхности. Пример 1 Для инструмента диаметром 10 мм и ар = 0,2 мм при среднем значении угла наклона поверхности 0° отношение ap/D равно 0,2/10 = 0,02. Значение коэффициента равно 3,6. Пример 2 Для инструмента диаметром 8 мм и ар = 0,1 мм при среднем значении угла наклона поверхности 10° отношение ap/D равно 0,1/8 = 0,0125. Значение коэффициента будет находиться в диапазоне от 2,7 до 2,4. Выберите 2,6. Необходимо также учитывать диаметр хвостовика и вылет. При вылете инструмента из патрона более 2 х D необходимо уменьшить подачу на зуб из расчета 15% на каждый 1 х D. руппа материала TiAIN или AITiN Начальная скорость резания, Vc м/мин min max РЗ 160 - 180 Р4 140 - 160 Н1 100 - 140 Н2 70 - 120 НЗ 60 - 90 Н4 50 - 70 эр , Пример применения 1 = торцевое фрезерование плоской поверхности D = 10 мм ар = 0,2 мм Средний угол наклона обрабатываемой поверхности = 0° Фреза для чистовой обработки Н2 Начальная скорость резания vc из таблицы = 100 ap/D = 0,02 Коэффициент из таблицы = 3,6 Значение vc для программирования станка = 100 3,6 = 360 м/мин Частота вращения = 360 1000/3,14/10 = 11 460 об/мин Пример применения 2 = торцевое фрезерование поверхности со средним углом наклона 10° D = 8 мм ар = 0,1 мм Средний угол наклона обрабатываемой поверхности = 10° Фреза для чистовой обработки Н2 Начальная скорость резания vc из таблицы = 100 ap/D = 0,1/8 = 0,0125 Коэффициент из таблицы = 2,6 Значение vc для программирования станка = 100 2,6 = 260 м/мин Частота вращения = 260 1000/3,14/10 = 7640 об/мин Высокопроизводительные цельные твердосплавные концевые фрезы WIDIA № Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь Коэффициенты для расчета скорости резания фрезой со сферической режущей частью
