264 Каталог WIDIA 2012 Новый металлорежущий инструмент и оснастка Стр.B40

Каталог WIDIA 2012 Новый инструмент и оснастка Стр. B40 0264 Lab2u

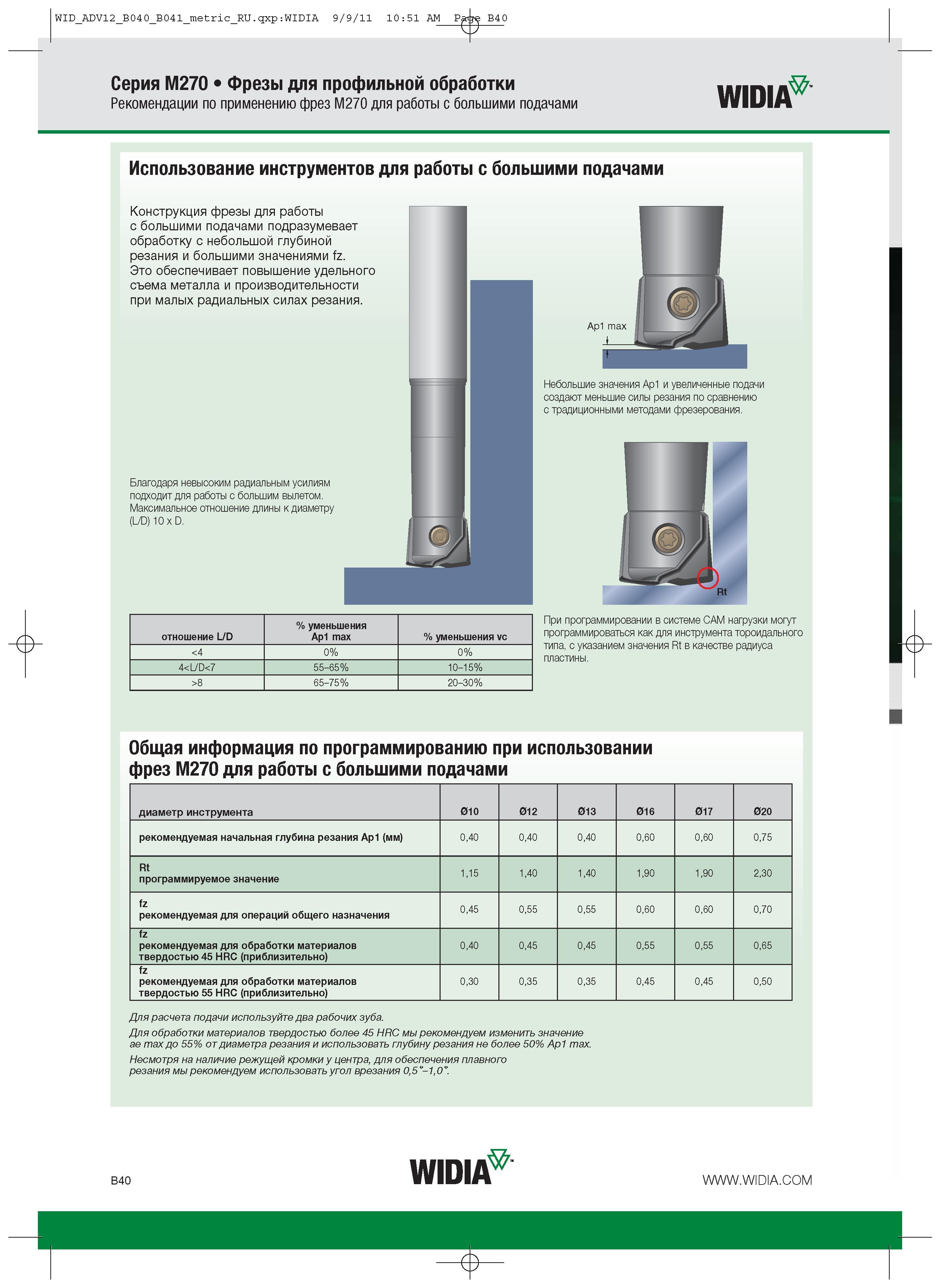

Серия M270 Фрезы для профильной обработки Рекомендации по применению фрез M270 для работы с большими подачами WIDIA Использование инструментов для работы с большими подачами Конструкция фрезы для работы с большими подачами подразумевает обработку с небольшой глубиной резания и большими значениями fz. Это обеспечивает повышение удельного съема металла и производительности при малых радиальных силах резания. Благодаря невысоким радиальным усилиям подходит для работы с большим вылетом. Максимальное отношение длины к диаметру (L/D) 10 x D. Небольшие значения Ap1 и увеличенные подачи создают меньшие силы резания по сравнению с традиционными методами фрезерования. отношение L/D % уменьшения Ap1 max % уменьшения vc <4 0% 0% 48 65-75% 20-30% При программировании в системе CAM нагрузки могут программироваться как для инструмента тороидального типа, с указанием значения Rt в качестве радиуса пластины. Общая информация по программированию при использовании фрез M270 для работы с большими подачами диаметр инструмента 010 012 013 016 017 020 рекомендуемая начальная глубина резания Ap1 (мм) 0,40 0,40 0,40 0,60 0,60 0,75 Rt программируемое значение 1,15 1,40 1,40 1,90 1,90 2,30 fz рекомендуемая для операций общего назначения 0,45 0,55 0,55 0,60 0,60 0,70 fz рекомендуемая для обработки материалов твердостью 45 hRc (приблизительно) 0,40 0,45 0,45 0,55 0,55 0,65 fz рекомендуемая для обработки материалов твердостью 55 hRc (приблизительно) 0,30 0,35 0,35 0,45 0,45 0,50 Для расчета подачи используйте два рабочих зуба. Для обработки материалов твердостью более 45 HRC мы рекомендуем изменить значение ae max до 55% от диаметра резания и использовать глубину резания не более 50% Ap1 max. Несмотря на наличие режущей кромки у центра, для обеспечения плавного резания мы рекомендуем использовать угол врезания 0,5°-1,0°. WIDIA B40 VHIUin
