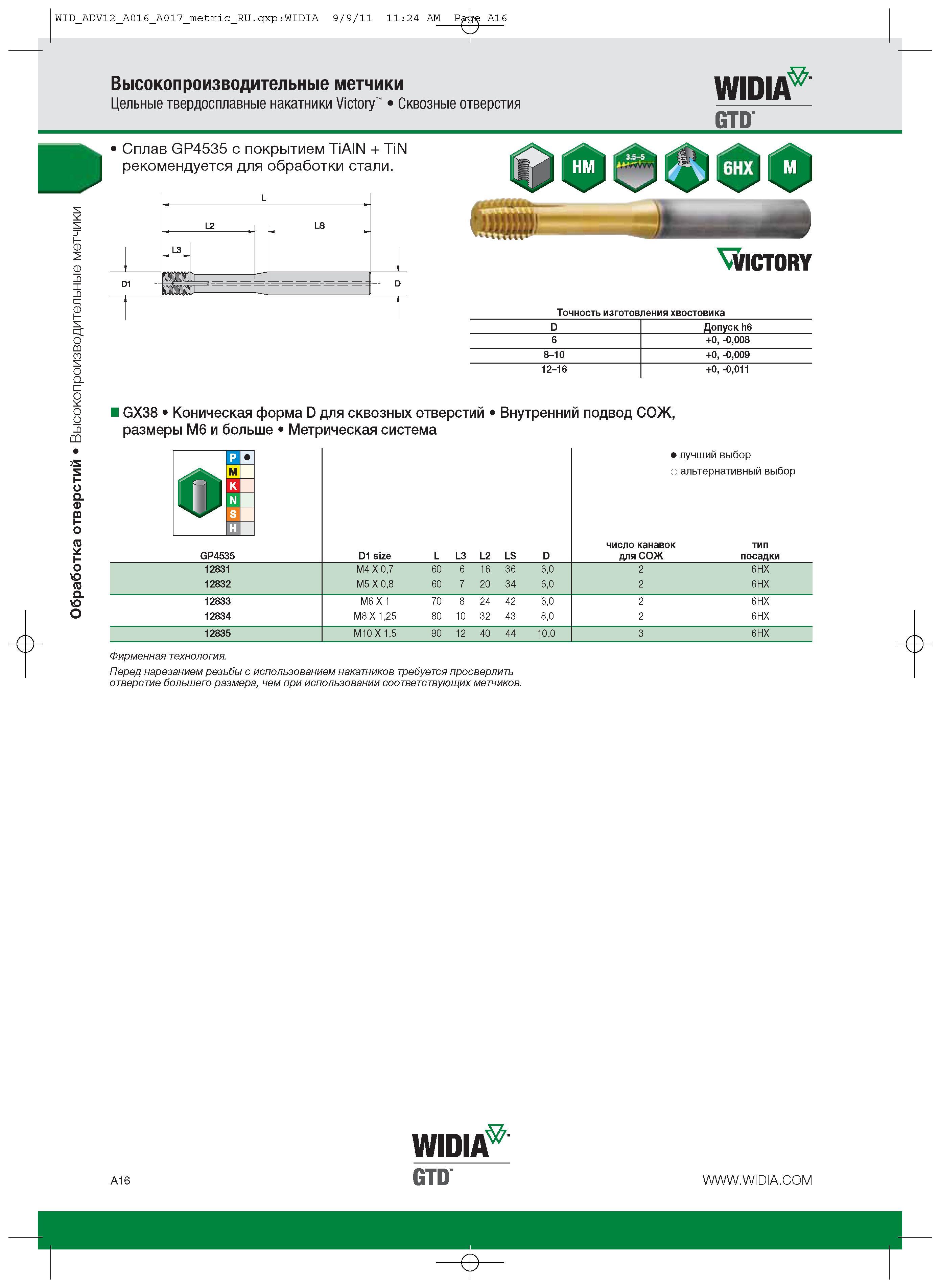

Высокопроизводительные метчики Цельные твердосплавные накатники Victory Сквозные отверстия WIDIA GTD № к и ч ет м е ы н ь л е и д о в з и о р п ко о с ы В й и с р е в о а к о б а р б О Сплав GP4535 с покрытием TiAlN + TiN рекомендуется для обработки стали. 12 LS m L3w лшрм liiMU 5 „ JjiJuММ VICTORY Точность изготовления хвостовика D Допуск h6 6 +0, -0,008 8-10 +0,-0,009 12-16 +0,-0,011 GX38 Коническая форма D для сквозных отверстий Внутренний подвод СОЖ, размеры M6 и больше Метрическая система GP4535 D1 size L L3 L2 LS D число канавок для СОЖ тип посадки 12831 M4 X 0,7 60 6 16 36 6,0 2 6HX 12832 M5 X 0,8 60 7 20 34 6,0 2 6HX 12833 M6 X 1 70 8 24 42 6,0 2 6HX 12834 M8 X 1,25 80 10 32 43 8,0 2 6HX 12835 M10 X 1,5 90 12 40 44 10,0 3 6HX Лучший и альтернативный выбор Фирменная технология. Перед нарезанием резьбы с использованием накатников требуется просверлить отверстие большего размера, чем при использовании соответствующих метчиков. A16 WIDI GTD
