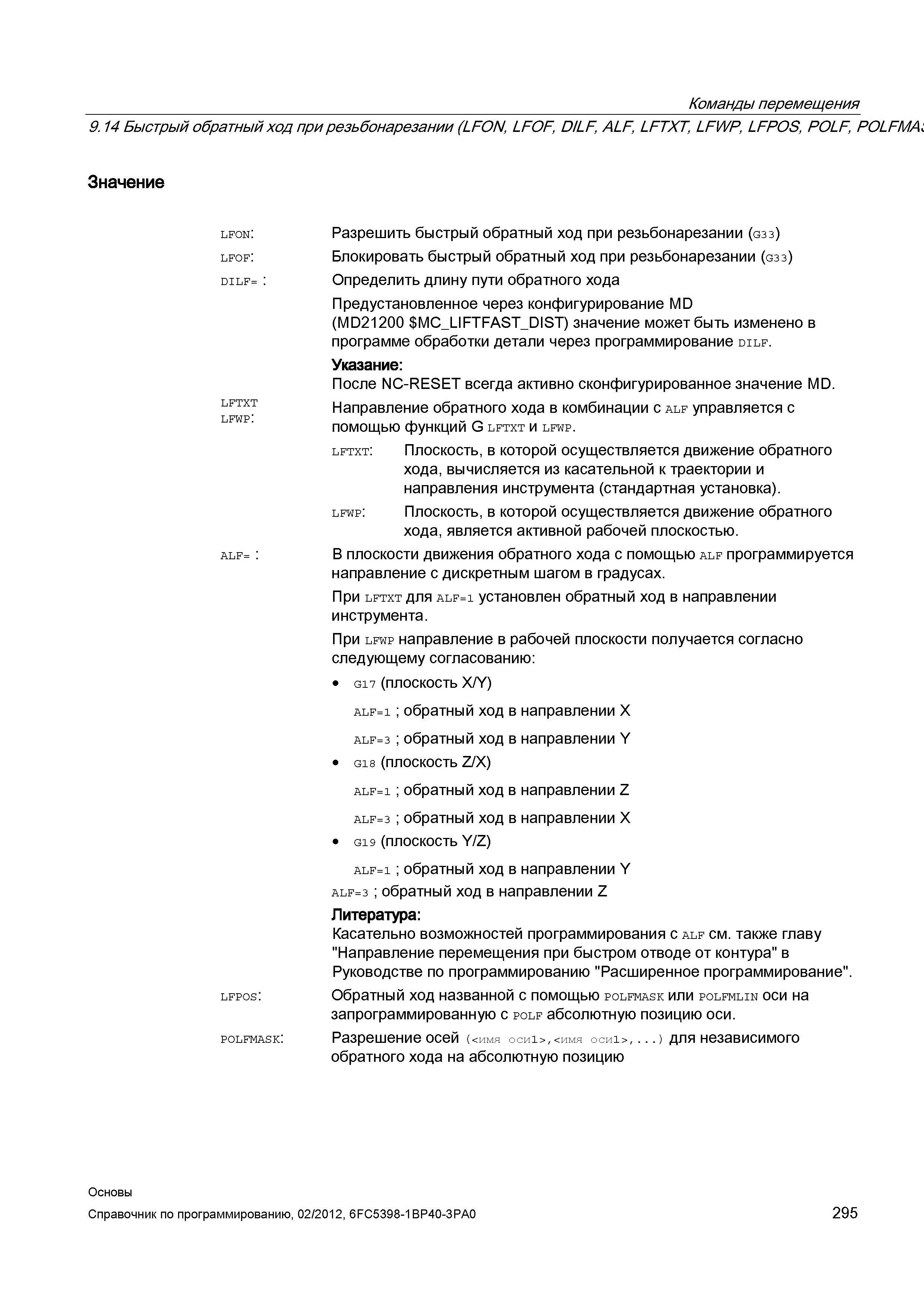

Блокировать быстрый обратный ход при резьбонарезании (G33) Определить длину пути обратного хода Предустановленное через конфигурирование MD

Блокировать быстрый обратный ход при резьбонарезании (G33) Определить длину пути обратного хода Предустановленное через конфигурирование MD (MD21200 MCLIFTFASTDIST) значение может быть изменено в программе обработки детали через программирование dilf. Указание После NC-RESET всегда активно сконфигурированное значение MD. Направление обратного хода в комбинации с alf управляется с помощью функций G LFTXT и LFWP. lftxt Плоскость в которой осуществляется движение обратного хода вычисляется из касательной к траектории и направления инструмента (стандартная установка). lfwp Плоскость в которой осуществляется движение обратного хода является активной рабочей плоскостью. В плоскости движения обратного хода с помощью alf программируется направление с дискретным шагом в градусах. При lftxt для alf1 установлен обратный ход в направлении инструмента. При lfwp направление в рабочей плоскости получается согласно следующему согласованию G17 (плоскость X/Y) alf1 обратный ход в направлении Х alf3 обратный ход в направлении Y G18 (плоскость Z/X) alf1 обратный ход в направлении Z alf3 обратный ход в направлении Х G19 (плоскость Y/Z) alf1 обратный ход в направлении Y alf3 обратный ход в направлении Z Литература Касательно возможностей программирования с alf см. также главу "Направление перемещения при быстром отводе от контура" в Руководстве по программированию "Расширенное программирование". Обратный ход названной с помощью polfmask или polfmlin оси на запрограммированную с polf абсолютную позицию оси. Разрешение осей ( имя оси1 имя оси1 ) для независимого обратного хода на абсолютную позицию Основы 295 Команды перемещения 9.14 Быстрый обратный ход при резьбонарезании (LFON LFOF DILF ALF LFTXT LFWP LFPOS POLF POLFMAS Значение lfon lfof DILF LFTXT lfwp alf lfpos polfmask Разрешить быстрый обратный ход при резьбонарезании (G33)
