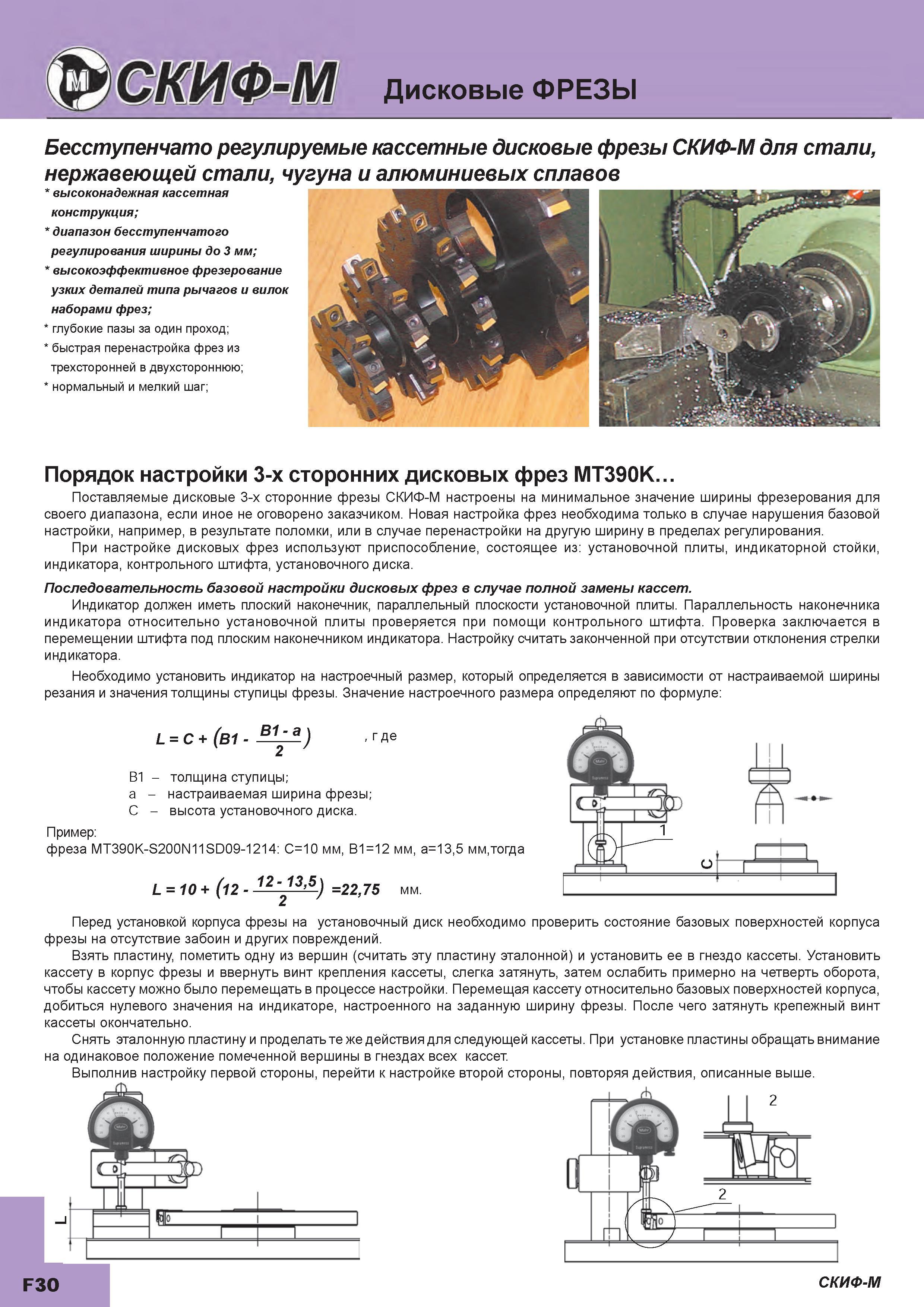

Бесступенчато регулируемые кассетные дисковые фрезы СКИФ-М для стали нержавеющей стали чугуна и алюминиевых сплавов Высоконадежная кассетная конструкция диапазон бесступенчатого регулирования ширины до 3 мм высокоэффективное фрезерование узких деталей типа рычагов и вилок наборами фрез пазы за один проход быстрая перенастройка фрез из трехсторонней в двухстороннюю нормальный и мелкий шаг Порядок настройки 3-х сторонних дисковых фрез МТ390К Поставляемые дисковые 3-х сторонние фрезы СКИФ-М настроены на минимальное значение ширины фрезерования для своего диапазона если иное не оговорено заказчиком. Новая настройка фрез необходима только в случае нарушения базовой настройки например в результате поломки или в случае перенастройки на другую ширину в пределах регулирования. При настройке дисковых фрез используют приспособление состоящее из установочной плиты индикаторной стойки индикатора контрольного штифта установочного диска. Последовательность базовой настройки дисковых фрез в случае полной замены кассет. Индикатор должен иметь плоский наконечник параллельный плоскости установочной плиты. Параллельность наконечника индикатора относительно установочной плиты проверяется при помощи контрольного штифта. Проверка заключается в перемещении штифта под плоским наконечником индикатора. Настройку считать законченной при отсутствии отклонения стрелки индикатора. Необходимо установить индикатор на настроечный размер который определяется в зависимости от настраиваемой ширины резания и значения толщины ступицы фрезы. Значение настроечного размера определяют по формуле L C + (B1 B1 a 2 д е B1 толщина ступицы a настраиваемая ширина фрезы C высота установочного диска. Пример фреза МТ390K-S200N11SD09-1214 С10 мм В1 12 мм а135 ммтогда L 10 + (12 12 -2135) 2275 мм. О ЧЁ I I Перед установкой корпуса фрезы на установочный диск необходимо проверить состояние базовых поверхностей корпуса фрезы на отсутствие забоин и других повреждений. Взять пластину пометить одну из вершин (считать эту пластину эталонной) и установить ее в кассеты. Установить кассету в корпус фрезы и ввернуть винт крепления кассеты слегка затянуть затем ослабить примерно на четверть оборота чтобы кассету можно было перемещать в процессе настройки. Перемещая кассету относительно базовых поверхностей корпуса добиться нулевого значения на индикаторе настроенного на заданную ширину фрезы. После чего затянуть крепежный винт кассеты окончательно. Снять эталонную пластину и проделать те же действия для следующей кассеты. При установке пластины обращать внимание на одинаковое положение помеченной вершины в всех кассет. Выполнив настройку первой стороны перейти к настройке второй стороны повторяя действия описанные выше. f 13 F30 СКИФ-М
