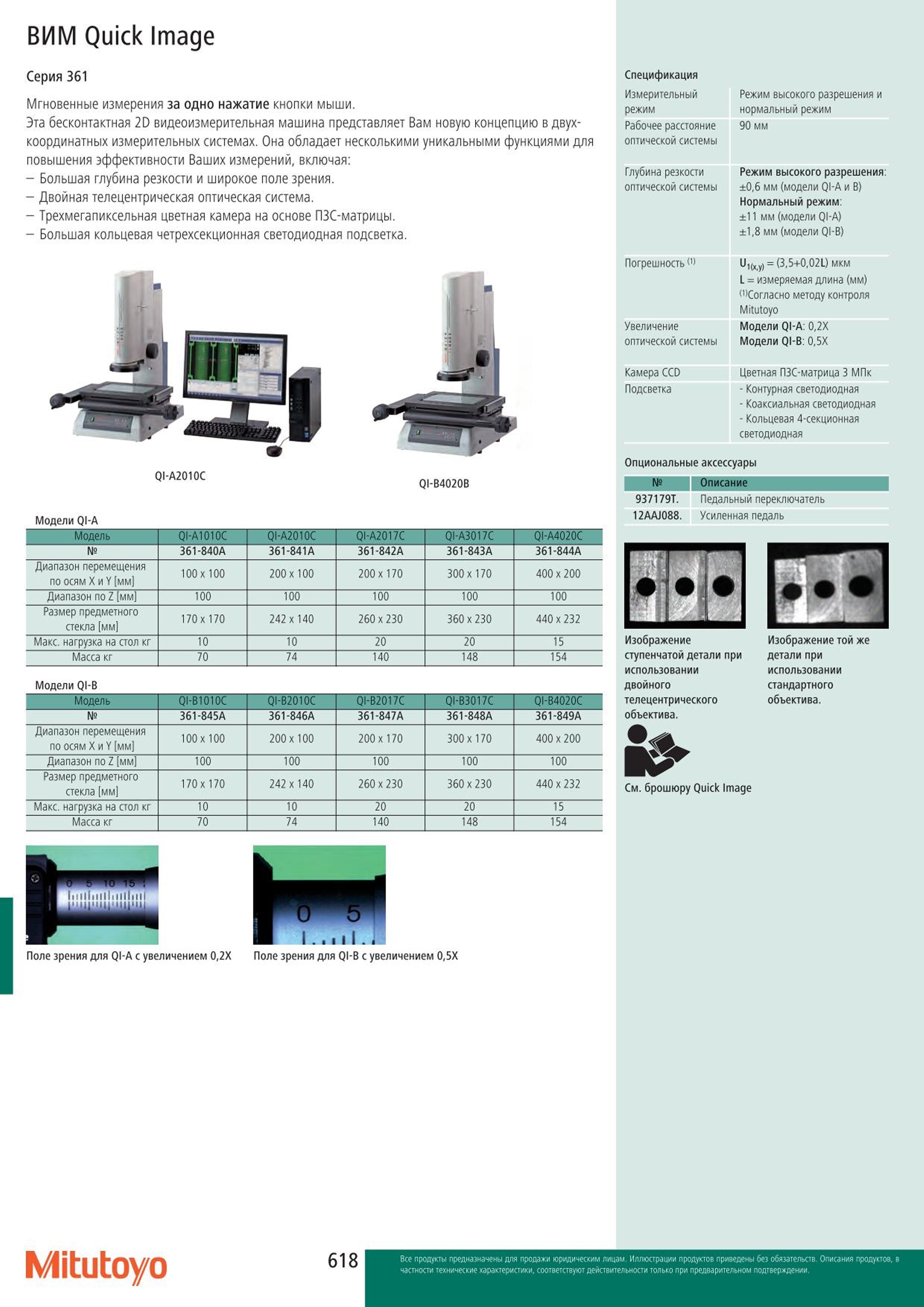

Бесконтактные видеоизмерительные машины Mitutoyo 361 серии обеспечивают мнгновенные двухкоординатные измерения за одно нажатие кнопки Основные характеристики моделей ВИМ Quick Image Серия 361 Мгновенные измерения за одно нажатие кнопки мыши. Эта бесконтактная 2D видеоизмерительная машина представляет Вам новую концепцию в двухкоординатных измерительных системах. Она обладает несколькими уникальными функциями для повышения эффективности Ваших измерений включая: Большая глубина резкости и широкое поле зрения. Двойная телецентрическая оптическая система. Трехмегапиксельная цветная камера на основе ПЗС-матрицы. Большая кольцевая четрехсекционная светодиодная подсветка. Спецификация QI-A201 ОС QI-B4020B Модели QI-A Модель QI-A101 ОС QI-A2010C QI-A2017C QI-A3017C QI-A4020C 361-840А 361-841А 361-842А 361-843А 361-844А Диапазон перемещения по осям X и Y мм 100x100 200x 100 200x 170 300x 170 400 х 200 Диапазон по Z мм 100 100 100 100 100 Размер предметного стекла мм 170x170 242 x 140 260 х 230 360 х 230 440 х 232 Максимальная нагрузка на стол кг 10 10 20 20 15 Масса кг 70 74 140 148 154 Модели QI-B Модель QI-B101 ОС QI-B201 ОС QI-B2017C QI-B3017C QI-B4020C 361-845А 361-846А 361-847А 361-848А 361-849А Диапазон перемещения по осям X и Y мм 100x100 200x 100 200x 170 300x 170 400 х 200 Диапазон по Z мм 100 100 100 100 100 Размер предметного стекла мм 170x170 242 x 140 260 х 230 360 х 230 440 х 232 Максимальная нагрузка на стол кг 10 10 20 20 15 Масса кг 70 74 140 148 154 Измерительный режим Режим высокого разрешения и нормальный режим Рабочее расстояние оптической системы 90 мм Глубина резкости оптической системы Режим высокого разрешения: 06 мм (модели Ql-А и В) Нормальный режим: 11 мм (модели QI-A) 18 мм (модели QI-B) Погрешность U1(xy) (35+0.02L) мкм L измеряемая длина (мм) Согласно методу контроля Mitutoyo Увеличение оптической системы Модели Ql-А: 02Х Модели Ql-В: 05Х Камера CCD Цветная ПЗС-матрица 3 МПк Подсветка Контурная светодиодная Коаксиальная светодиодная Кольцевая 4-секционная светодиодная Опциональные аксессуары 1исание 937179Т. Педальный переключатель 12AAJ088. Усиленная педаль VJJ Изображение ступенчатой детали при использовании двойного телецентрического объектива. Изображение той же детали при использовании стандартного объектива. См. брошюру Quick Image 1 О .кШДЧШУШЩ 4 Поле зрения для Ql-А с увеличением 02Х Г.. гг. Поле зрения для Ql-В с увеличением 05Х Mitutoyo 618
