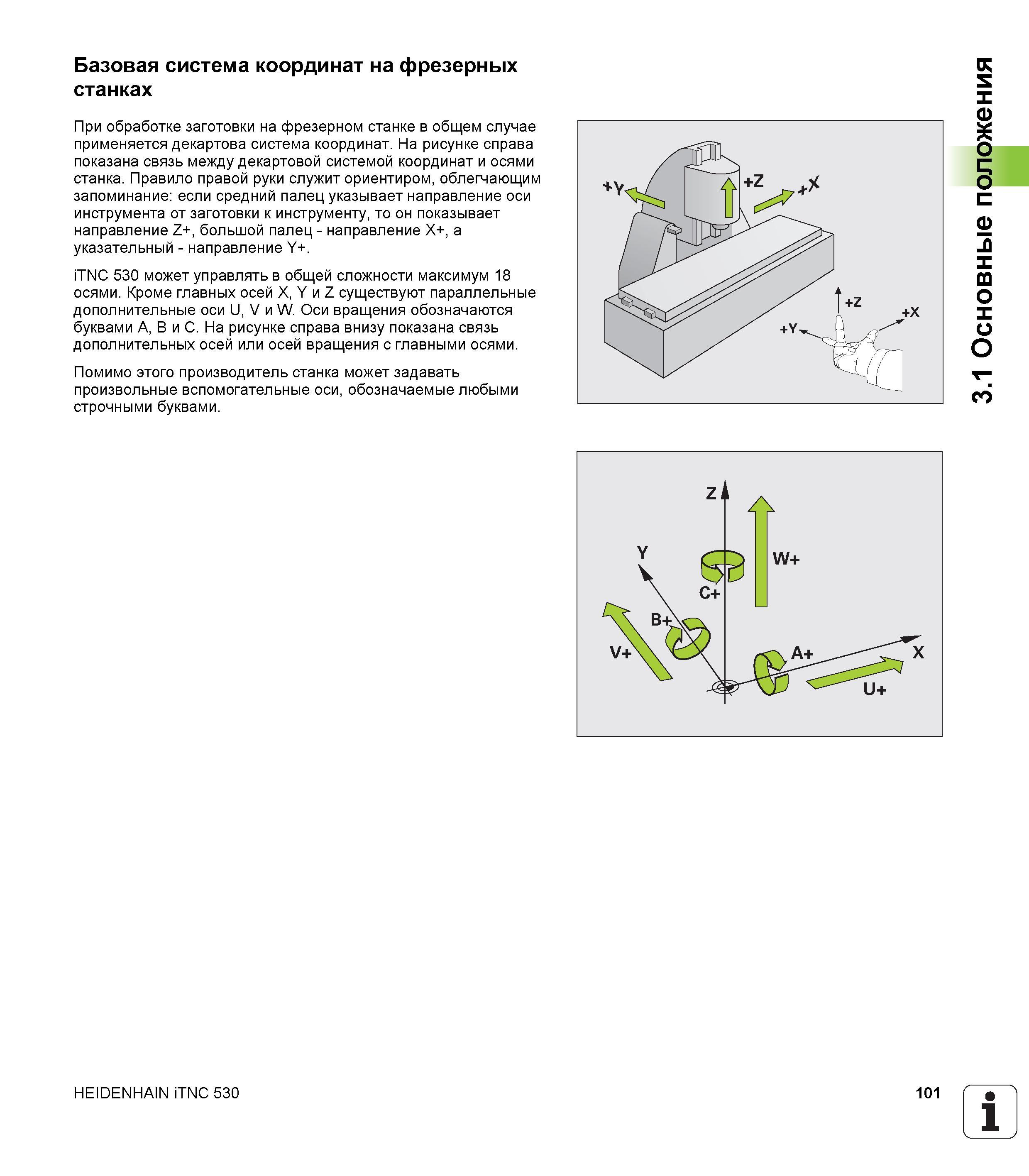

Базовая система координат на фрезерных станках При обработке заготовки на фрезерном станке в общем случае применяется декартова система101 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.101 |
|||||
Базовая система координат на фрезерных станках При обработке заготовки на фрезерном станке в общем случае применяется декартова система Базовая система координат на фрезерных станках При обработке заготовки на фрезерном станке в общем случае применяется декартова система _ координат. На рисунке справа показана связь между декартовой системой координат и осями станка. Правило правой руки служит ориентиром, облегчающим запоминание: если средний палец указывает направление оси инструмента от заготовки к инструменту, то он показывает направление Z+, большой палец - направление X+, а указательный - направление Y+. iTNC 530 может управлять в общей сложности максимум 18 осями. Кроме главных осей X, Y и Z существуют параллельные дополнительные оси U, V и W. Оси вращения обозначаются буквами A, B и C. На рисунке справа внизу показана связь дополнительных осей или осей вращения с главными осями. Помимо этого производитель станка может задавать произвольные вспомогательные оси, обозначаемые любыми строчными буквами. HEIDENHAIN iTNC 530 101 1 3.1 Основные положения |
|||||
