Антивибрационный инструмент Korloy DAMPING PRO BT-FMC

Антивибрационный инструмент Korloy DAMPING PRO BT-FMC

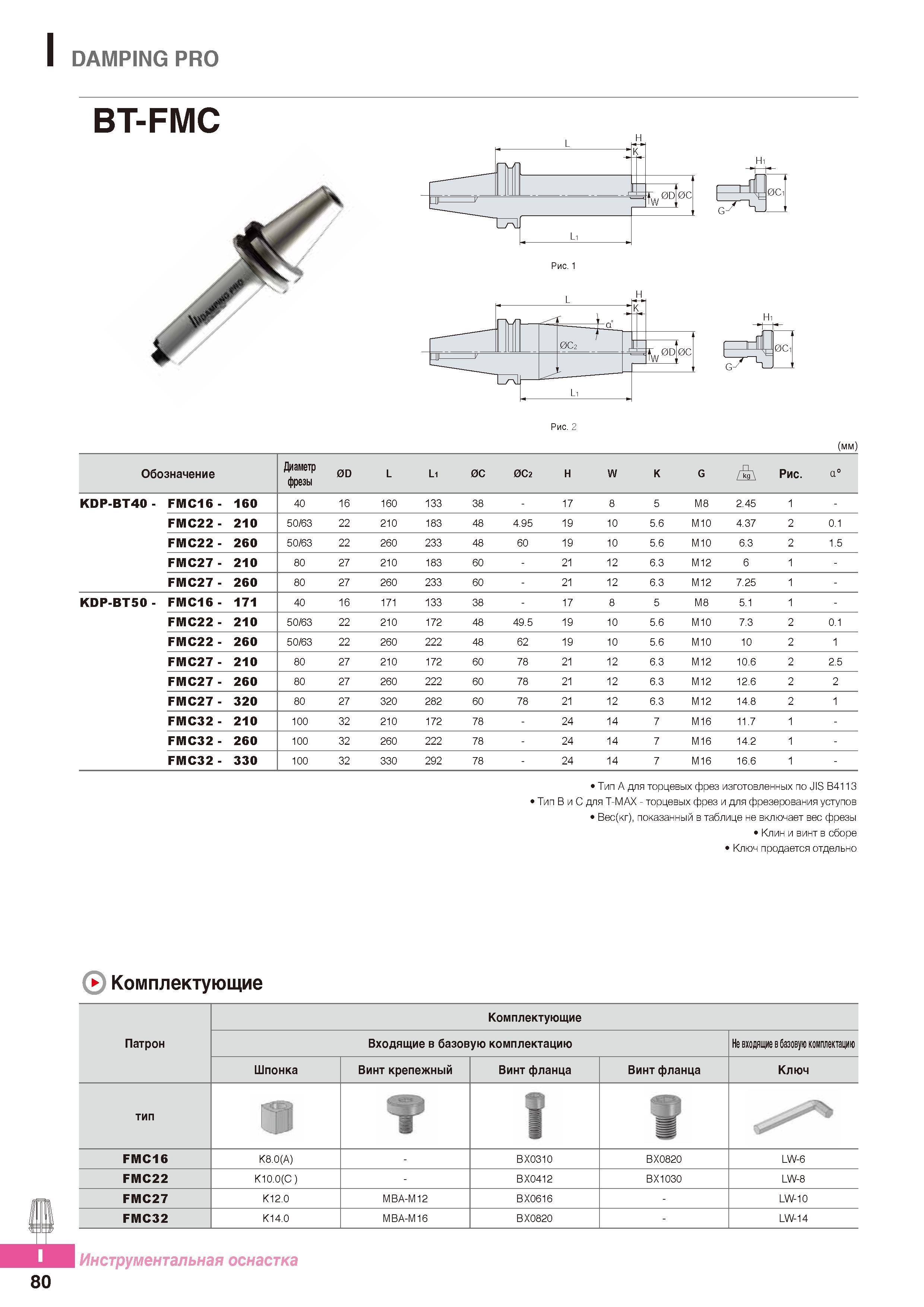

Антивибрационный инструмент Korloy DAMPING PRO BT-FMC _ Обозначение Диаметр фрезы 0D L Li 0С 0С2 H W K G Рис. а0 KDP-BT40 - FMC16 - 160 40 16 160 3 СО 38 - 17 8 5 М8 2.45 1 - FMC22 - 210 50/63 22 210 183 48 4.95 19 10 5.6 М10 4.37 2 0.1 FMC22- 260 50/63 22 260 233 48 60 19 10 5.6 М10 6.3 2 1.5 FMC27- 210 80 27 210 183 60 - 21 12 6.3 М12 6 1 - FMC27- 260 80 27 260 233 60 - 21 12 6.3 М12 7.25 1 - KDP-BT50 - FMC16 - 171 40 16 171 3 со 38 - 17 8 5 М8 5.1 1 - FMC22 - 210 50/63 22 210 172 48 49.5 19 10 5.6 М10 7.3 2 0.1 FMC22- 260 50/63 22 260 222 48 62 19 10 5.6 М10 10 2 1 FMC27- 210 80 27 210 172 60 78 21 12 6.3 М12 10.6 2 2.5 FMC27- 260 80 27 260 222 60 78 21 12 6.3 М12 12.6 2 2 FMC27 - 320 80 27 320 282 60 78 21 12 6.3 М12 14.8 2 1 FMC32 - 210 100 32 210 172 78 - 24 14 7 М16 11.7 1 - FMC32- 260 100 32 260 222 78 - 24 14 7 М16 14.2 1 - FMC32- 330 100 32 330 292 78 - 24 14 7 М16 16.6 1 - ТипА для торцевых фрез изготовленных по JIS В4113 Тип ВиС для Т-МАХ - торцевых фрез и для фрезерования уступов Вес(кг), показанный в таблице не включает вес фрезы Клин и винт в сборе Ключ продается отдельно 14- Рис. 2 Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Шпонка Винт крепежный Винт фланца Винт фланца Ключ тип 1 1 FMC16 К8.0(А) - ВХ0310 ВХ0820 LW-6 FMC22 К10.0(С) - ВХ0412 ВХ1030 LW-8 FMC27 К12.0 МВА-М12 ВХ0616 - LW-10 FMC32 К14.0 МВА-М16 ВХ0820 - LW-14 Инструментальная оснастка 80
