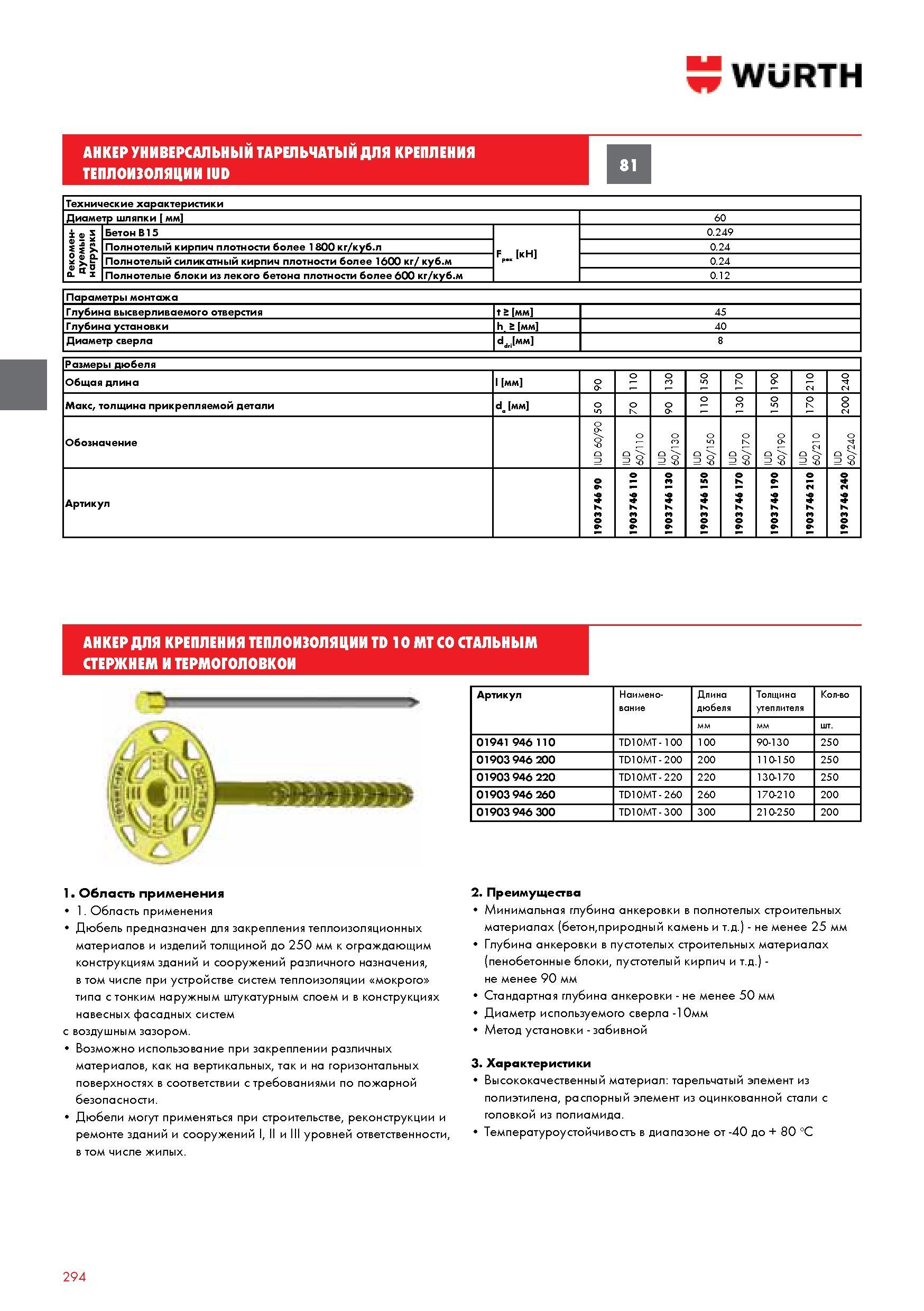

АНКЕР УНИВЕРСАЛЬНЫЙ ТАРЕЛЬЧАТЫЙ ДЛЯ КРЕПЛЕНИЯ ТЕПЛОИЗОЛЯЦИИ IUD WURTH 81 Технические характеристики Диаметр шляпки мм 60 Рекомендуемые нагрузки Бетон Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 294 0294 Lab2u

АНКЕР УНИВЕРСАЛЬНЫЙ ТАРЕЛЬЧАТЫЙ ДЛЯ КРЕПЛЕНИЯ ТЕПЛОИЗОЛЯЦИИ IUD WURTH 81 Технические характеристики Диаметр шляпки мм 60 Рекомендуемые нагрузки Бетон В15 F кН 0.249 Полнотелый кирпич плотности более 1800 кг куб.л 0.24 Полнотелый силикатный кирпич плотности более 1600 кг куб.м 0.24 Полнотелые блоки из лекого бетона плотности более 600 кг куб.м 0.12 Параметры монтажа Глубина высверливаемого отверстия t мм 45 Глубина установки h мм 40 Диаметр сверла ddr. мм 8 Артикул АНКЕР ДЛЯ КРЕПЛЕНИЯ ТЕПЛОИЗОЛЯЦИИ TD 10 МТ СО СТАЛЬНЫМ СТЕРЖНЕМ И ТЕРМОГОЛОВКОИ Артикул Наимено- вание Длина дюбеля Толщина утеплителя Количество мм мм шт. 01941 946 110 TD10MT - 100 100 90-130 250 01903 946 200 TD10MT - 200 200 110-150 250 01903 946 220 TD10MT - 220 220 130-170 250 01903 946 260 TD10MT - 260 260 170-210 200 01903 946 300 TD10MT - 300 300 210-250 200 1. Область применения 1. Область применения Дюбель предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 250 мм к ограждающим конструкциям зданий и сооружений различного назначения в том числе при устройстве систем теплоизоляции мокрого типа с тонким наружным штукатурным слоем и в конструкциях навесных фасадных систем с воздушным зазором. Возможно использование при закреплении различных материалов как на вертикальных так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности. Дюбели могут применяться при строительстве реконструкции и ремонте зданий и сооружений I II и III уровней ответственности в том числе жилых. 2. Преимущества Минимальная глубина анкеровки в полнотелых строительных материалах (бетонприродный камень и т.д.) - не менее 25 мм Глубина анкеровки в пустотелых строительных материалах (пенобетонные блоки пустотелый кирпич и т.д.) - не менее 90 мм Стандартная глубина анкеровки - не менее 50 мм Диаметр используемого сверла -10мм Метод установки - забивной 3. Характеристики Высококачественный материал тарельчатый элемент из полиэтилена распорный элемент из оцинкованной стали с головкой из полиамида. Температуроустойчивостъ в диапазоне от -40 до + 80 0С 294
