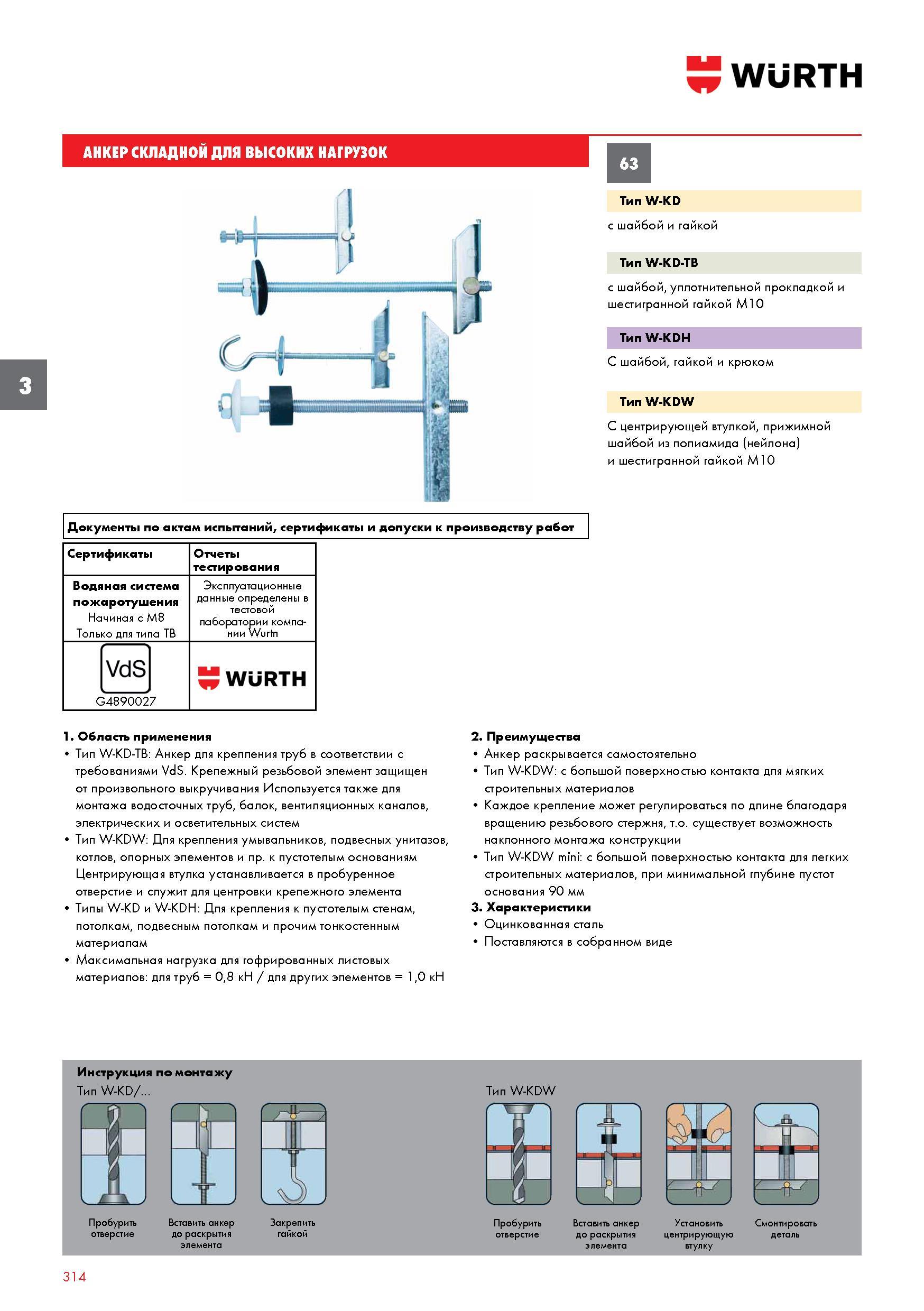

АНКЕР СКЛАДНОЙ WURTH ДЛЯ ВЫСОКИХ НАГРУзОК Документы по актам испытаний, сертификаты и допуски к производству работ Сертификаты Отчеты тестирования Водяная система пожаротушения Начиная с M8 Только для типа TB Эксплуатационные данные определены в тестовой лаборатории компании Wurtn С VdS 5489002 7 WURTH 63 Тип W-KD с шайбой и гайкой Тип W-KD-ТВ с шайбой, уплотнительной прокладкой и шестигранной гайкой M10 Тип W-KDH С шайбой, гайкой и крюком Тип W-KDW С центрирующей втулкой, прижимной шайбой из полиамида (нейлона) и шестигранной гайкой М10 1. Область применения Тип W-KD-TB Анкер для крепления труб в соответствии с требованиями VdS. Крепежный резьбовой элемент защищен от произвольного выкручивания Используется также для монтажа водосточных труб, балок, вентиляционных каналов, электрических и осветительных систем Тип W-KDW Для крепления умывальников, подвесных унитазов, котлов, опорных элементов и пр. к пустотелым основаниям Центрирующая втулка устанавливается в пробуренное отверстие и служит для центровки крепежного элемента Типы W-KD и W-KDH Для крепления к пустотелым стенам, потолкам, подвесным потолкам и прочим тонкостенным материалам Максимальная нагрузка для гофрированных листовых материалов для труб = 0,8 кН / для других элементов = 1,0 кН 2. Преимущества Анкер раскрывается самостоятельно Тип W-KDW с большой поверхностью контакта для мягких строительных материалов Каждое крепление может регулироваться по длине благодаря вращению резьбового стержня, т.о. существует возможность наклонного монтажа конструкции Тип W-KDW mini с большой поверхностью контакта для легких строительных материалов, при минимальной глубине пустот основания 90 мм 3. Характеристики Оцинкованная сталь Поставляются в собранном виде Инструкция по монтажу Тип W-KD/ до раскрытия элемента Пробурить отверстие Вставить анкер до раскрытия элемента Установить центрирующую Смонтировать деталь Тип W-KDW 314
