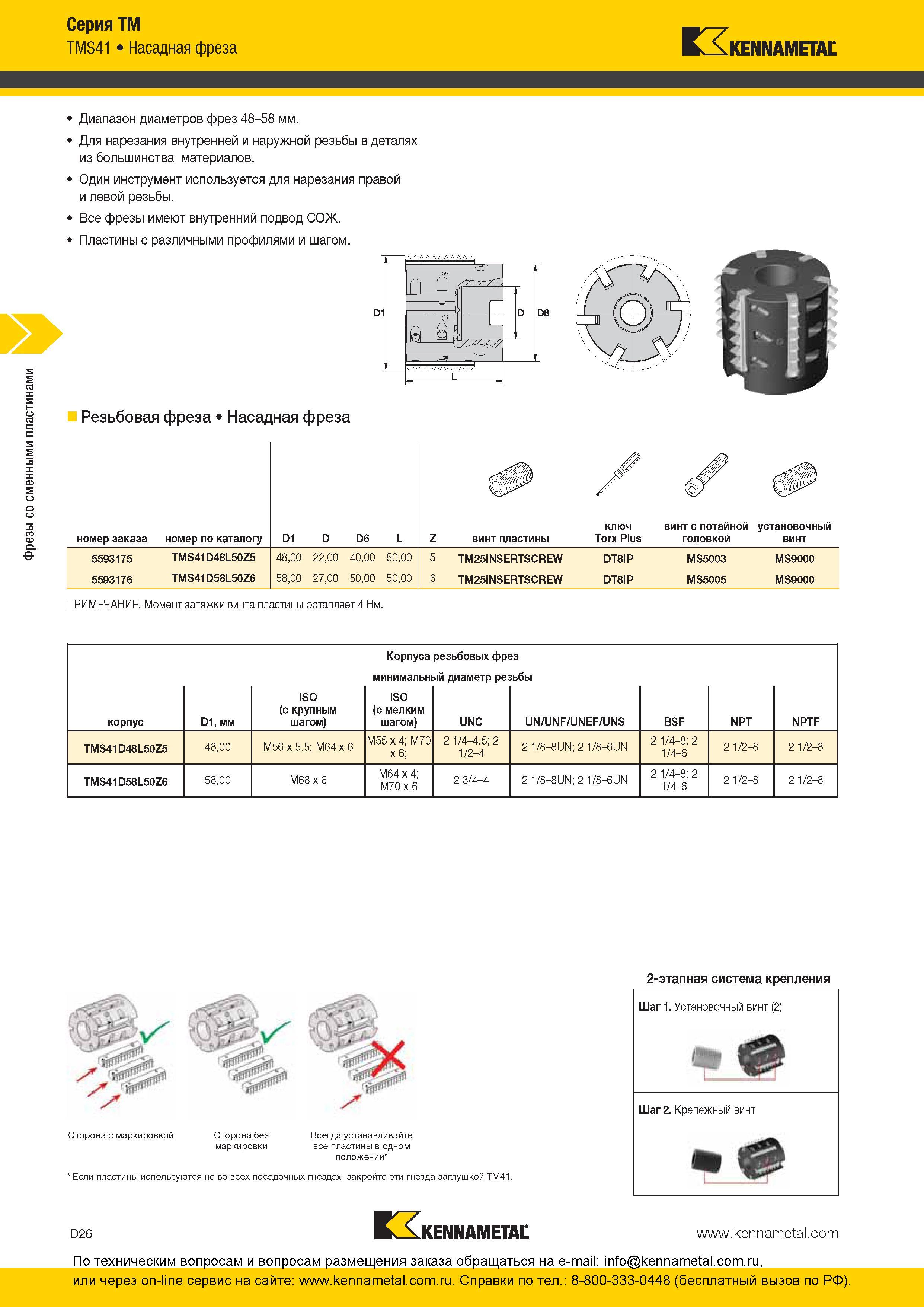

Американский металлорежущий инструмент для высокопроизводительного резьбофрезерования Насадная резьбовая фреза Kennametal со сменными многовершинными твердосплавными пластинами Для фрезеровки внутренней и наружной резьбы в деталях из большинства обрабатываемых материалов. Один инструмент используется для нарезания правой и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. Резьбовая фреза Насадная фреза номер заказа номер по каталогу D1 D D6 L Z винт пластины ключ Torx Plus винт с потайной головкой установочный винт 5593175 TMS41D48L50Z5 48,00 22,00 40,00 50,00 5 TM25INSERTSCREW DT8IP MS5003 MS9000 5593176 TMS41D58L50Z6 58,00 27,00 50,00 50,00 6 TM25INSERTSCREW DT8IP MS5005 MS9000 ПРИМЕЧАНИЕ. Момент затяжки винта пластины оставляет 4 Нм. корпус D1, мм ISO (с крупным шагом) Корпуса минимальн ISO (с мелким шагом) резьбовых фр< ый диаметр ре UNC з ьбы UN/UNF/UNEF/UNS BSF NPT NPTF TMS41D48L50Z5 48,00 M56 x 5.5; M64 x 6 M55 x 4; M70 x 6; 2 1/4-4.5; 2 1/2-4 2 1/8-8UN; 2 1/8-6UN 2 1/4-8; 2 1/4-6 2 1/2-8 2 1/2-8 TMS41D58L50Z6 58,00 M68 x 6 M64 x 4; M70 x 6 2 3/4-4 2 1/8-8UN; 2 1/8-6UN 2 1/4-8; 2 1/4-6 2 1/2-8 2 1/2-8 Сторона с маркировкой Сторона без маркировки Всегда устанавливайте все пластины в одном положении Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушкой TM41. D26 KENNAMETAL 2-этапная система крепления Фрезы со сменными пластинами Серия TМ TMS41 KENNAMETAL Диапазон диаметров фрез 48-58 мм.
