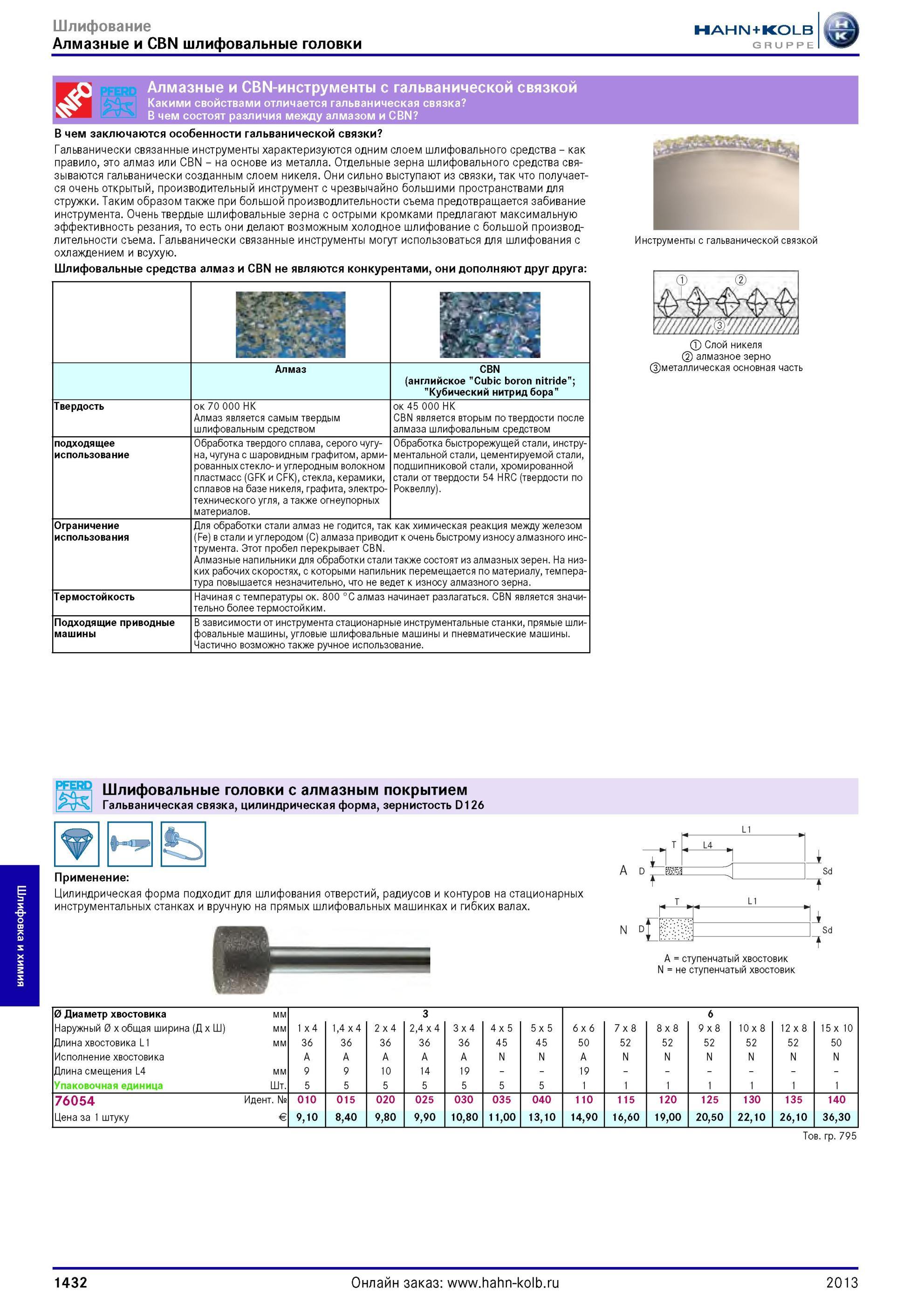

Алмазные и CBN шлифовальные головки Алмазные и CBN-инструменты с гальванической связкой Какими свойствами отличается гальваническая связка В чем состоят различия между алмазом и CBN В чем заключаются особенности гальванической связки Гальванически связанные инструменты характеризуются одним слоем шлифовального средства как правило, это алмаз или CBN на основе из металла. Отдельные зерна шлифовального средства связываются гальванически созданным слоем никеля. Они сильно выступают из связки, так что получается очень открытый, производительный инструмент с чрезвычайно большими пространствами для стружки. Таким образом также при большой производительности съема предотвращается забивание инструмента. Очень твердые шлифовальные зерна с острыми кромками предлагают максимальную эффективность резания, то есть они делают возможным холодное шлифование с большой производ-лительности съема. Гальванически связанные инструменты могут использоваться для шлифования с охлаждением и всухую. Шлифовальные средства алмаз и CBN не являются конкурентами, они дополняют друг друга ШИ Алмаз CBN (английское "Cubic boron nitride"; "Кубический нитрид бора" Твердость ок 70 000 HK Алмаз является самым твердым шлифовальным средством ок 45 000 HK CBN является вторым по твердости после алмаза шлифовальным средством подходящее использование Обработка твердого сплава, серого чугуна, чугуна с шаровидным графитом, армированных стекло- и углеродным волокном пластмасс (GFK и CFK), стекла, керамики, сплавов на базе никеля, графита, электротехнического угля, а также огнеупорных материалов. Обработка быстрорежущей стали, инструментальной стали, цементируемой стали, подшипниковой стали, хромированной стали от твердости 54 HRC (твердости по Роквеллу). Ограничение использования Для обработки стали алмаз не годится, так как химическая реакция между железом (Fe) в стали и углеродом (C) алмаза приводит к очень быстрому износу алмазного инструмента. Этот пробел перекрывает CBN. Алмазные напильники для обработки стали также состоят из алмазных зерен. На низких рабочих скоростях, с которыми напильник перемещается по материалу, температура повышается незначительно, что не ведет к износу алмазного зерна. Термостойкость Начиная с температуры около 800 °C алмаз начинает разлагаться. CBN является значительно более термостойким. Подходящие приводные машины В зависимости от инструмента стационарные инструментальные станки, прямые шлифовальные машины, угловые шлифовальные машины и пневматические машины. Частично возможно также ручное использование. Инструменты с гальванической связкой Слой никеля алмазное зерно металлическая основная часть PFERD Шлифовальные головки с алмазным покрытием Гальваническая связка, цилиндрическая форма, зернистость D126 Применение Цилиндрическая форма подходит для шлифования отверстий, радиусов и контуров на стационарных инструментальных станках и вручную на прямых шлифовальных машинках и гибких валах. L4 1 1 1 1 ЯШ 1 Sd t Т L1 N D ша A ступенчатый хвостовик N не ступенчатый Хвостовик диаметром Диаметр хвостовика мм 3 6 Наружный 0 x общая ширина (Д x Ш) мм 1x4 1,4x4 2x4 2,4x4 3x4 4x5 5x5 6x6 7x8 8x8 9x8 10x8 12x8 15 x 10 Длина хвостовика L1 мм 36 36 36 36 36 45 45 50 52 52 52 52 52 50 Исполнение хвостовикаA N N A N N N N N N Длина смещения L4 мм 9 9 10 14 19 19 Упаковочная единица Шт. 5 5 5 5 5 5 5 1 1 76054 Идентификационный номер № 010 015 020 025 030 035 040 110 115 120 125 130 135 140 Цена за 1 штуку Евро € 9,10 8,40 9,80 9,90 10,80 11,00 13,10 14,90 16,60 19,00 20,50 22,10 26,10 36,30 Товарная группа 795 1432 2013
