Аксессуары для измерительных проекторов Mitutoyo Группа 1 Для измерительных проекторов Эти стандартные накладные диаграммы расширяют область применени

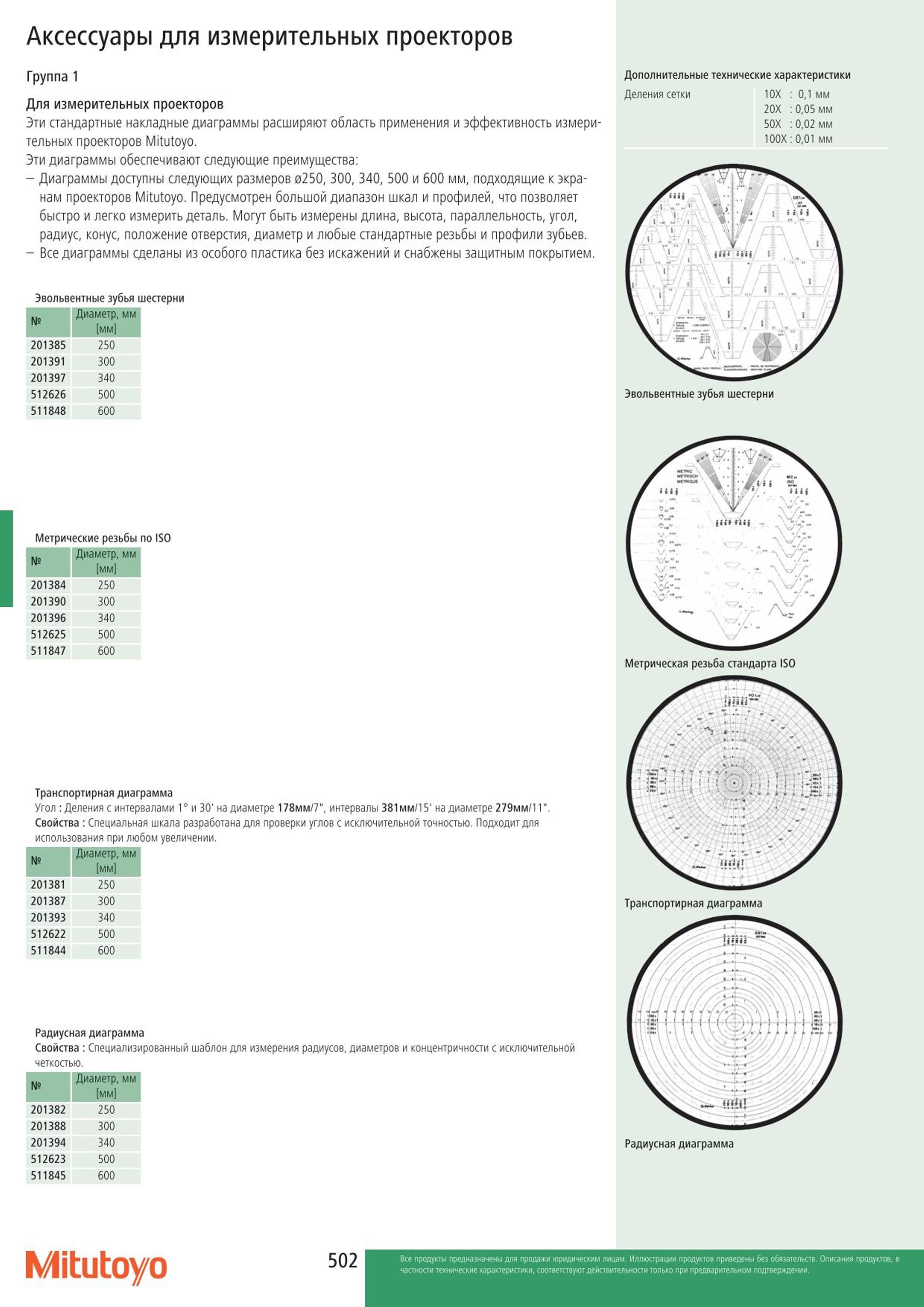

Аксессуары для измерительных проекторов Mitutoyo Группа 1 Для измерительных проекторов Эти стандартные накладные диаграммы расширяют область применения и эффективность измери тельных проекторов Mitutoyo. Эти диаграммы обеспечивают следующие преимущества: Диаграммы доступны следующих размеров 0250 300 340 500 и 600 мм подходящие к экранам проекторов Mitutoyo. Предусмотрен большой диапазон шкал и профилей что позволяет быстро и легко измерить деталь. Могут быть измерены длина высота параллельность угол радиус конус положение отверстия диаметр и любые стандартные резьбы и профили зубьев. Все диаграммы сделаны из особого пластика без искажений и снабжены защитным покрытием. Эвольвентные зубья шестерни Диаметр мм 201385 250 201391 300 201397 340 512626 500 511848 600 Метрические резьбы по ISO Диаметр мм 201384 250 201390 300 201396 340 512625 500 511847 600 Транспортирная диаграмма Угол Деления с интервалами 1 и 30' на диаметре 178мм 7" интервалы 381 мм 15 на диаметре 279мм 11 . Свойства Специальная шкала разработана для проверки углов с исключительной точностью. Подходит для использования при любом увеличении. Диаметр мм 201381 250 201387 300 201393 340 512622 500 511844 600 Радиусная диаграмма Свойства Специализированный шаблон для измерения радиусов диаметров и концентричности с исключительной четкостью. Диаметр мм 201382 250 201388 300 201394 340 512623 500 511845 600 Дополнительные технические характеристики Деления сетки 10Х 01 ММ 20Х 005 мм 50Х 002 мм X о о 001 мм Эвольвентные зубья шестерни Метрическая резьба стандарта ISO Транспортирная диаграмма Радиусная диаграмма Mitutoyo О .
