Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

WALTER | Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.)

Зажимные винты для крепления твердосплавных пластин Запчасти для сборного металлорежущего инструмента от производителя Инструментальное обеспечение производства

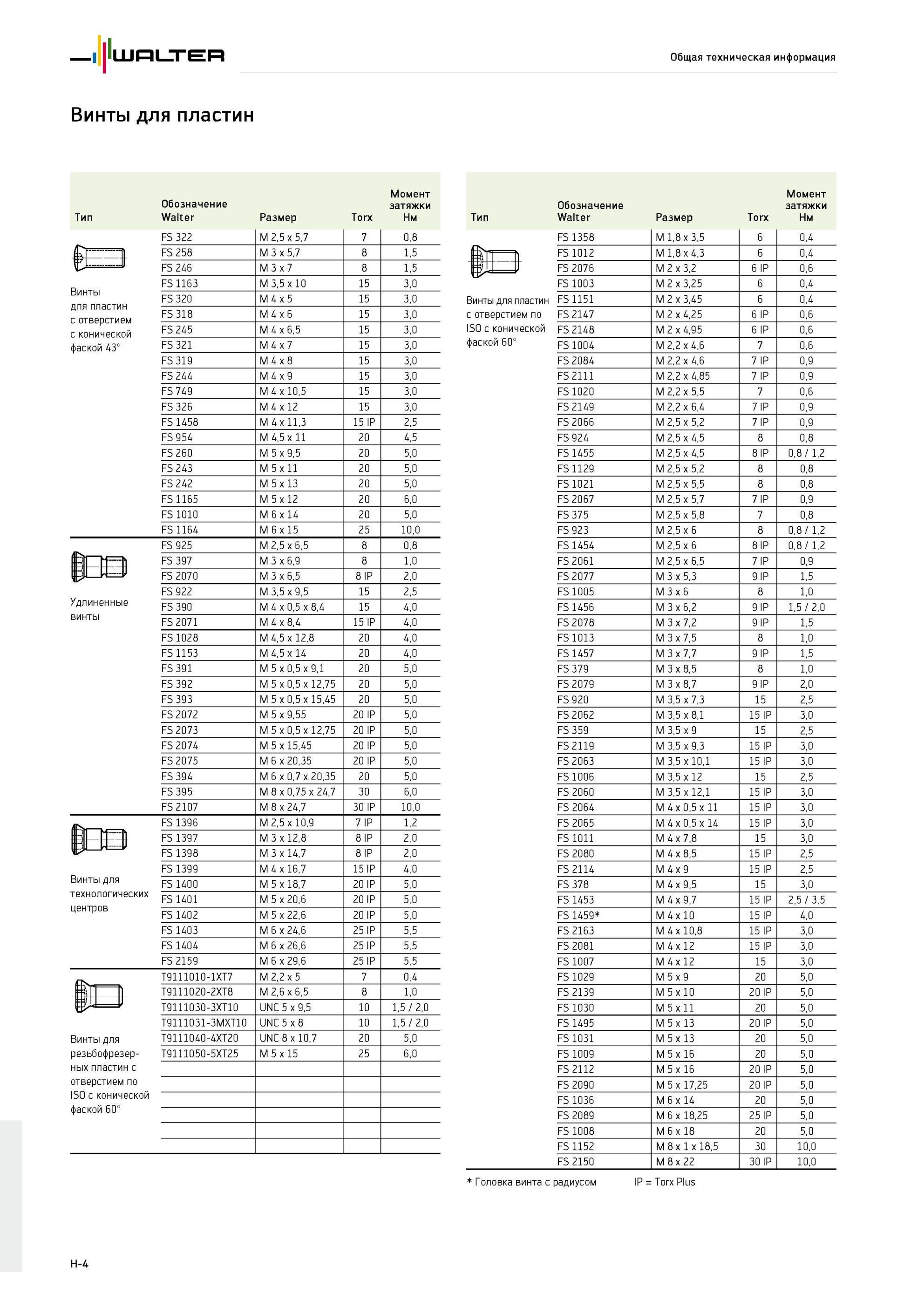

808 Каталог WALTER 2013 Дополнение к общему Стр.H-4

808 Зажимные винты для крепления твердосплавных пластин Запчасти для сборного металлорежущего инструмента от производителя Инструментальное обеспечение производства Каталог WALTER 2013 Дополнение к общему Точение Сверление Резьбонарезание Фрезерование Оснастка Стр. H-4

Зажимные винты для крепления твердосплавных пластин Запчасти для сборного металлорежущего инструмента от производителя Инструментальное обеспечение производства

Зажимные винты для крепления твердосплавных пластин Запчасти для сборного металлорежущего инструмента от производителя Инструментальное обеспечение производства _ Винты для крепления сменных многогранных режущих пластин с отверстием по ISO с конической фаской 60 градусов Удлиненные винты для резьбофрезерных пластин Walter Общая техническая информация Винты для пластин Момент Обозначение затяжки по металлу Тип Walter Размер Torx Нм FS 1358 M 1,8 x 3,5 6 0,4 1 FS 1012 M 1,8 x 4,3 6 0,4 FS 2076 M 2 x 3,2 6 IP 0,6 FS 1003 M 2 x 3,25 6 0,4 Винты для пластин FS 1151 M 2 x 3,45 6 0,4 с отверстием по FS 2147 M 2 x 4,25 6 IP 0,6 ISO с конической FS 2148 M 2 x 4,95 6 IP 0,6 фаской 60° FS 1004 M 2,2 x 4,6 7 0,6 FS 2084 M 2,2 x 4,6 7 IP 0,9 FS 2111 M 2,2 x 4,85 7 IP 0,9 FS 1020 M 2,2 x 5,5 7 0,6 FS 2149 M 2,2 x 6,4 7 IP 0,9 FS 2066 M 2,5 x 5,2 7 IP 0,9 FS 924 M 2,5 x 4,5 8 0,8 FS 1455 M 2,5 x 4,5 8 IP 0,8 1,2 FS 1129 M 2,5 x 5,2 8 0,8 FS 1021 M 2,5 x 5,5 8 0,8 FS 2067 M 2,5 x 5,7 7 IP 0,9 FS 375 M 2,5 x 5,8 7 0,8 FS 923 M 2,5 x 6 8 0,8 1,2 FS 1454 M 2,5 x 6 8 IP 0,8 1,2 FS 2061 M 2,5 x 6,5 7 IP 0,9 FS 2077 M 3 x 5,3 9 IP 1,5 FS 1005 M 3 x 6 8 1,0 FS 1456 M 3 x 6,2 9 IP 1,5 2,0 FS 2078 M 3 x 7,2 9 IP 1,5 FS 1013 M 3 x 7,5 8 1,0 FS 1457 M 3 x 7,7 9 IP 1,5 FS 379 M 3 x 8,5 8 1,0 FS 2079 M 3 x 8,7 9 IP 2,0 FS 920 M 3,5 x 7,3 15 2,5 FS 2062 M 3,5 x 8,1 15 IP 3,0 FS 359 M 3,5 x 9 15 2,5 FS 2119 M 3,5 x 9,3 15 IP 3,0 FS 2063 M 3,5 x 10,1 15 IP 3,0 FS 1006 M 3,5 x 12 15 2,5 FS 2060 M 3,5 x 12,1 15 IP 3,0 FS 2064 M 4 x 0,5 x 11 15 IP 3,0 FS 2065 M 4 x 0,5 x 14 15 IP 3,0 FS 1011 M 4 x 7,8 15 3,0 FS 2080 M 4 x 8,5 15 IP 2,5 FS 2114 M 4 x 9 15 IP 2,5 FS 378 M 4 x 9,5 15 3,0 FS 1453 M 4 x 9,7 15 IP 2,5 3,5 FS 1459 M 4 x 10 15 IP 4,0 FS 2163 M 4 x 10,8 15 IP 3,0 FS 2081 M 4 x 12 15 IP 3,0 FS 1007 M 4 x 12 15 3,0 FS 1029 M 5 x 9 20 5,0 FS 2139 M 5 x 10 20 IP 5,0 FS 1030 M 5 x 11 20 5,0 FS 1495 M 5 x 13 20 IP 5,0 FS 1031 M 5 x 13 20 5,0 FS 1009 M 5 x 16 20 5,0 FS 2112 M 5 x 16 20 IP 5,0 FS 2090 M 5 x 17,25 20 IP 5,0 FS 1036 M 6 x 14 20 5,0 FS 2089 M 6 x 18,25 25 IP 5,0 FS 1008 M 6 x 18 20 5,0 FS 1152 M 8 x 1 x 18,5 30 10,0 FS 2150 M 8 x 22 30 IP 10,0 Головка винта с радиусом IP = Torx Plus Момент Обозначение затяжки Тип Walter Размер Torx Нм FS 322 M 2,5 x 5,7 7 0,8 FS 258 M 3 x 5,7 8 1,5 FS 246 M 3 x 7 8 1,5 Винты для пластин с отверстием с конической фаской 43° FS 1163 M 3,5 x 10 15 3,0 FS 320 M 4 x 5 15 3,0 FS 318 M 4 x 6 15 3,0 FS 245 M 4 x 6,5 15 3,0 FS 321 M 4 x 7 15 3,0 FS 319 M 4 x 8 15 3,0 FS 244 M 4 x 9 15 3,0 FS 749 M 4 x 10,5 15 3,0 FS 326 M 4 x 12 15 3,0 FS 1458 M 4 x 11,3 15 IP 2,5 FS 954 M 4,5 x 11 20 4,5 FS 260 M 5 x 9,5 20 5,0 FS 243 M 5 x 11 20 5,0 FS 242 M 5 x 13 20 5,0 FS 1165 M 5 x 12 20 6,0 FS 1010 M 6 x 14 20 5,0 FS 1164 M 6 x 15 25 10,0 FS 925 M 2,5 x 6,5 8 0,8 ЙПЭ FS 397 M 3 x 6,9 8 1,0 FS 2070 M 3 x 6,5 8 IP 2,0 Удлиненные винты FS 922 M 3,5 x 9,5 15 2,5 FS 390 M 4 x 0,5 x 8,4 15 4,0 FS 2071 M 4 x 8,4 15 IP 4,0 FS 1028 M 4,5 x 12,8 20 4,0 FS 1153 M 4,5 x 14 20 4,0 FS 391 M 5 x 0,5 x 9,1 20 5,0 FS 392 M 5 x 0,5 x 12,75 20 5,0 FS 393 M 5 x 0,5 x 15,45 20 5,0 FS 2072 M 5 x 9,55 20 IP 5,0 FS 2073 M 5 x 0,5 x 12,75 20 IP 5,0 FS 2074 M 5 x 15,45 20 IP 5,0 FS 2075 M 6 x 20,35 20 IP 5,0 FS 394 M 6 x 0,7 x 20,35 20 5,0 FS 395 M 8 x 0,75 x 24,7 30 6,0 FS 2107 M 8 x 24,7 30 IP 10,0 FS 1396 M 2,5 x 10,9 7 IP 1,2 it FS 1397 M 3 x 12,8 8 IP 2,0 FS 1398 M 3 x 14,7 8 IP 2,0 Винты для технологических центров FS 1399 M 4 x 16,7 15 IP 4,0 FS 1400 M 5 x 18,7 20 IP 5,0 FS 1401 M 5 x 20,6 20 IP 5,0 FS 1402 M 5 x 22,6 20 IP 5,0 FS 1403 M 6 x 24,6 25 IP 5,5 FS 1404 M 6 x 26,6 25 IP 5,5 FS 2159 M 6 x 29,6 25 IP 5,5 T9111010-1XT7 M 2,2 x 5 7 0,4 - 4 T9111020-2XT8 M 2,6 x 6,5 8 1,0 T9111030-3XT10 UNC 5 x 9,5 10 1,5 2,0 Винты для резьбофрезерных пластин с отверстием по ISO с конической фаской 60° T9111031-3MXT10 UNC 5 x 8 10 1,5 2,0 T9111040-4XT20 UNC 8 x 10,7 20 5,0 T9111050-5XT25 M 5 x 15 25 6,0 H-4
