Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

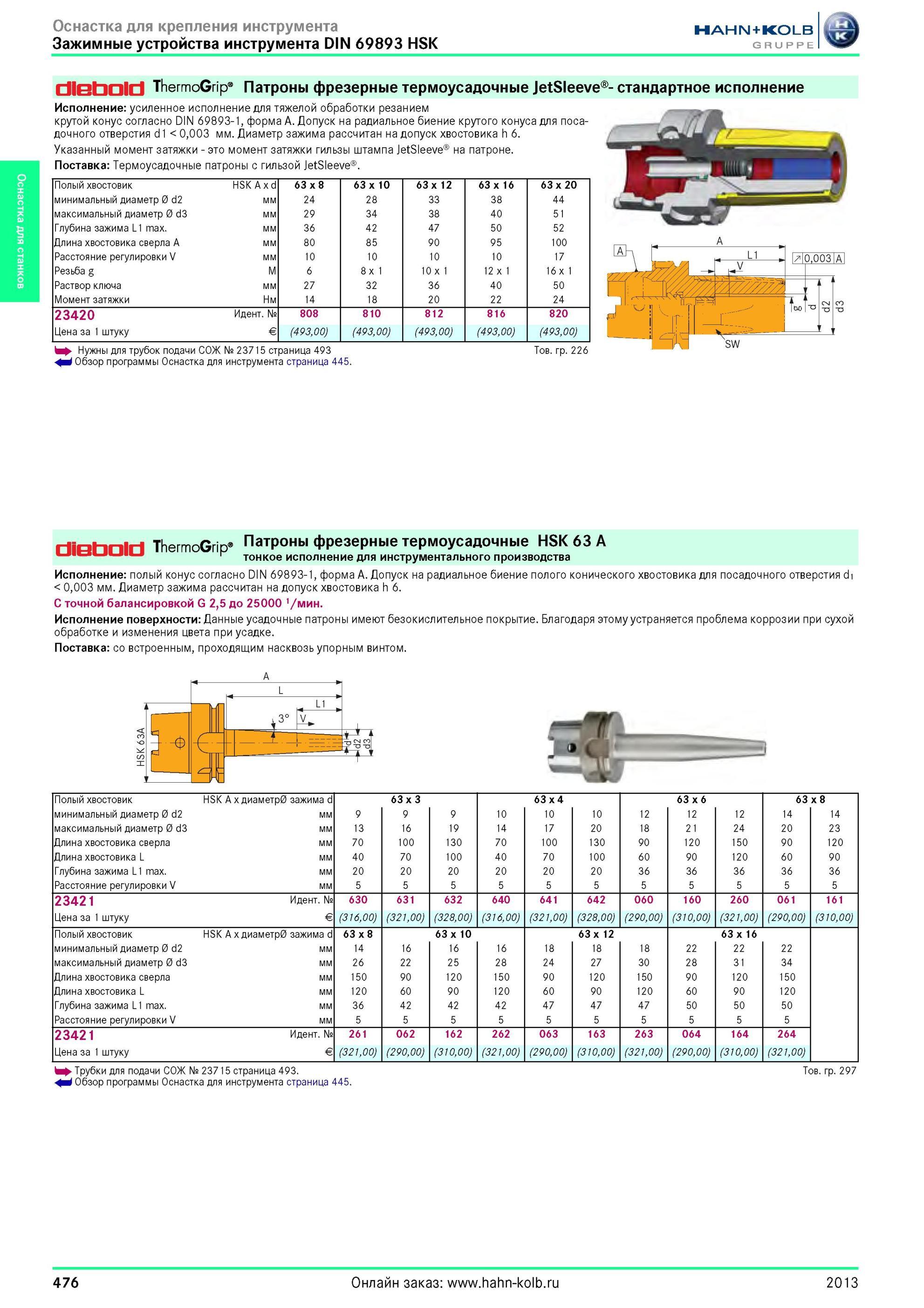

476 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.476

476 Зажимные устройства инструмента от Hahn Kolb DIN 69893 HSK ThermoGrip Патроны фрезерные термоусадочные JetSleeve стандартное исполнение Исполнение уси Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 476

Зажимные устройства инструмента от Hahn Kolb DIN 69893 HSK ThermoGrip Патроны фрезерные термоусадочные JetSleeve стандартное исполнение Исполнение уси

Зажимные устройства инструмента от Hahn Kolb DIN 69893 HSK ThermoGrip Патроны фрезерные термоусадочные JetSleeve стандартное исполнение Исполнение усиленное исполнение для тяжелой обработки резанием крутой конус согласно DIN 69893-1, форма A. Допуск на радиальное биение крутого конуса для посадочного отверстия d1 0,003 мм. Диаметр зажима рассчитан на допуск хвостовика h 6. Указанный момент затяжки это момент затяжки гильзы штампа JetSleeve на патроне. Поставка Термоусадочные патроны с гильзой JetSleeve Полый хвостовик HSK A x d 63x8 63x10 63x12 63x16 63x20 минимальный диаметр 0 d2 мм 24 28 33 38 44 максимальный диаметр 0 d3 мм 29 34 38 40 51 Глубина зажима L1 max. мм 36 42 47 50 52 Длина хвостовика сверла A мм 80 85 90 95 100 Расстояние регулировки V мм 10 10 10 10 17 Резьба g M 6 8 x 1 10 x 1 12 x 1 16 x 1 Раствор ключа мм 27 32 36 40 50 Момент затяжки Нм 14 18 20 22 24 23420 Идентификационный номер № 808 810 812 816 820 Цена за 1 штуку Евро € (493,00) (493,00) (493,00) (493,00) (493,00) Нужны для трубок подачи СОЖ № 23715 страница 493 i Обзор программы Оснастка для инструмента страница 445. Товарная группа 226 ThermoGrip Патроны фрезерные термоусадочные HSK 63 A тонкое исполнение для инструментального производства Исполнение полый конус согласно DIN 69893-1, форма A. Допуск на радиальное биение полого конического хвостовика для посадочного отверстия d1 0,003 мм. Диаметр зажима рассчитан на допуск хвостовика h 6. С точной балансировкой G 2,5 до 25000 1/мин. Исполнение поверхности Данные усадочные патроны имеют безокислительное покрытие. Благодаря этому устраняется проблема коррозии при сухой обработке и изменения цвета при усадке. Поставка со встроенным, проходящим насквозь упорным винтом. Полый хвостовик HSK A x диаметр0 зажима d 63x3 63 x4 63 x6 63 x8 минимальный диаметр 0 d2 мм 9 9 9 10 10 10 12 12 12 14 14 максимальный диаметр 0 d3 мм 13 16 19 14 17 20 18 21 24 20 23 Длина хвостовика сверла мм 70 100 130 70 100 130 90 120 150 90 120 Длина хвостовика L мм 40 70 100 40 70 100 60 90 120 60 90 Глубина зажима L1 max. мм 20 20 20 20 20 20 36 36 36 36 36 Расстояние регулировки V мм 5 5 5 5 5 5 5 5 5 5 5 23421 Идентификационный номер № 630 631 632 640 641 642 060 160 260 061 161 Цена за 1 штуку Евро € (316,00) (321,00) (328,00) (316,00) (321,00) (328,00) (290,00) (310,00) (321,00) (290,00) (310,00) Полый хвостовик HSK A x диаметр0 зажима d 63x8 63x10 63 x 12 63x16 минимальный диаметр 0 d2 мм 14 16 16 16 18 18 18 22 22 22 максимальный диаметр 0 d3 мм 26 22 25 28 24 27 30 28 31 34 Длина хвостовика сверла мм 150 90 120 150 90 120 150 90 120 150 Длина хвостовика L мм 120 60 90 120 60 90 120 60 90 120 Глубина зажима L1 max. мм 36 42 42 42 47 47 47 50 50 50 Расстояние регулировки V мм 5 5 5 5 5 5 5 5 5 5 23421 Идентификационный номер № 261 062 162 262 063 163 263 064 164 264 Цена за 1 штуку Евро € (321,00) (290,00) (310,00) (321,00) (290,00) (310,00) (321,00) (290,00) (310,00) (321,00) Трубки для подачи СОЖ № 23715 страница 493. Товарная группа 297 i Обзор программы Оснастка для инструмента страница 445. 476 2013 Оснастка для станков Оснастка для крепления инструмента Оснастка для станков
