HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

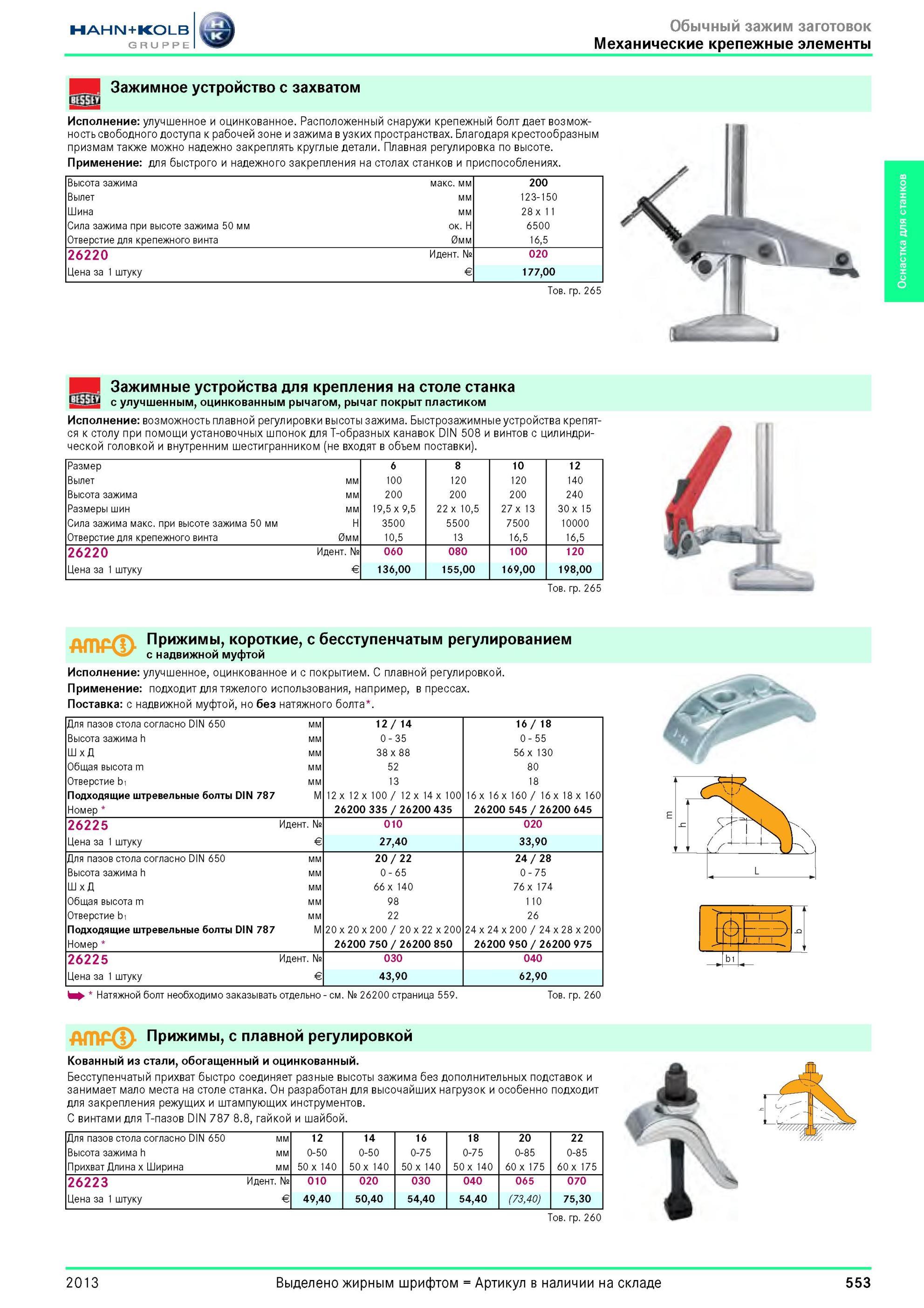

553 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.553

553 Зажимное устройство с захватом от Hahn Kolb Исполнение улучшенное и оцинкованное. Расположенный снаружи крепежный болт дает возможность свободного дос Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 553

Зажимное устройство с захватом от Hahn Kolb Исполнение улучшенное и оцинкованное. Расположенный снаружи крепежный болт дает возможность свободного дос

Зажимное устройство с захватом от Hahn Kolb Исполнение улучшенное и оцинкованное. Расположенный снаружи крепежный болт дает возможность свободного доступа к рабочей зоне и зажима в узких пространствах. Благодаря крестообразным призмам также можно надежно закреплять круглые детали. Плавная регулировка по высоте. Применение для быстрого и надежного закрепления на столах станков и приспособлениях. Высота зажима макс. мм 200 Вылет мм 123-150 Шина мм 28 x11 Сила зажима при высоте зажима 50 мм около 6500 Отверстие для крепежного винта 0мм 16,5 26220 Идентификационный номер № 020 Цена за 1 штуку Евро € 177,00 Товарная группа 265 Зажимные устройства для крепления на столе станка с улучшенным, оцинкованным рычагом, рычаг покрыт пластиком Исполнение возможность плавной регулировки высоты зажима. Быстрозажимные устройства крепятся к столу при помощи установочных шпонок для T-образных канавок DIN 508 и винтов с цилиндрической головкой и внутренним шестигранником (не входят в объем поставки). Размер 6 8 10 12 Вылет мм 100 120 120 140 Высота зажима мм 200 200 200 240 Размеры шин мм 19,5x9,5 22 x 10,5 27 x 13 30x15 Сила зажима макс. при высоте зажима 50 мм 3500 5500 7500 10000 Отверстие для крепежного винта 0мм 10,5 13 16,5 16,5 26220 Идентификационный номер № 060 080 100 120 Цена за 1 штуку Евро € 136,00 155,00 169,00 198,00 Товарная группа 265 Прижимы, короткие, с бесступенчатым регулированием с надвижной муфтой Исполнение улучшенное, оцинкованное и с покрытием. С плавной регулировкой. Применение подходит для тяжелого использования, например, в прессах. Поставка с надвижной муфтой, но без натяжного болта Для пазов стола согласно DIN 650 мм 12 / 14 16 / 18 Высота зажима h мм 0 35 0 55 x Д мм 38x88 56x130 Общая высота m мм 52 80 Отверстие b1 мм 13 18 Подходящие штревельные болты DIN 787 M 12 x12 x100 / 12 x14 x100 16 x 16 x 160 / 16 x 18 x 160 Номер 26200 335 / 26200 435 26200 545 / 26200 645 26225 Идентификационный номер № 010 020 Цена за 1 штуку Евро € 27,40 33,90 Для пазов стола согласно DIN 650 мм 20 / 22 24 / 28 Высота зажима h мм 0 65 0 75 x Д мм 66 x 140 76x174 Общая высота m мм 98 110 Отверстие b1 мм 22 26 Подходящие штревельные болты DIN 787 M 20x 20x200 / 20x 22 x200 24x 24x200 / 24x28 x200 Номер 26200 750 / 26200 850 26200 950 / 26200 975 26225 Идентификационный номер № 030 040 Цена за 1 штуку Евро € 43,90 62,90 h Натяжной болт необходимо заказывать отдельно см. № 26200 страница 559. Товарная группа 260 АШРф Прижимы, с плавной регулировкой Кованный из стали, обогащенный и оцинкованный. Бесступенчатый прихват быстро соединяет разные высоты зажима без дополнительных подставок и занимает мало места на столе станка. Он разработан для высочайших нагрузок и особенно подходит для закрепления режущих и штампующих инструментов. С винтами для T-пазов DIN 787 8.8, гайкой и шайбой. Для пазов стола согласно DIN 650 мм 12 14 16 18 20 22 Высота зажима h мм 0-50 0-50 0-75 0-75 0-85 0-85 Прихват Длина x Ширина мм 50 x 140 50 x 140 50 x 140 50 x 140 60 x 175 60 x 175 26223 Идентификационный номер № 010 020 030 040 065 070 Цена за 1 штуку Евро € 49,40 50,40 54,40 54,40 (73,40) 75,30 Товарная группа 260 bi 2013 553 Оснастка для станков
