HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

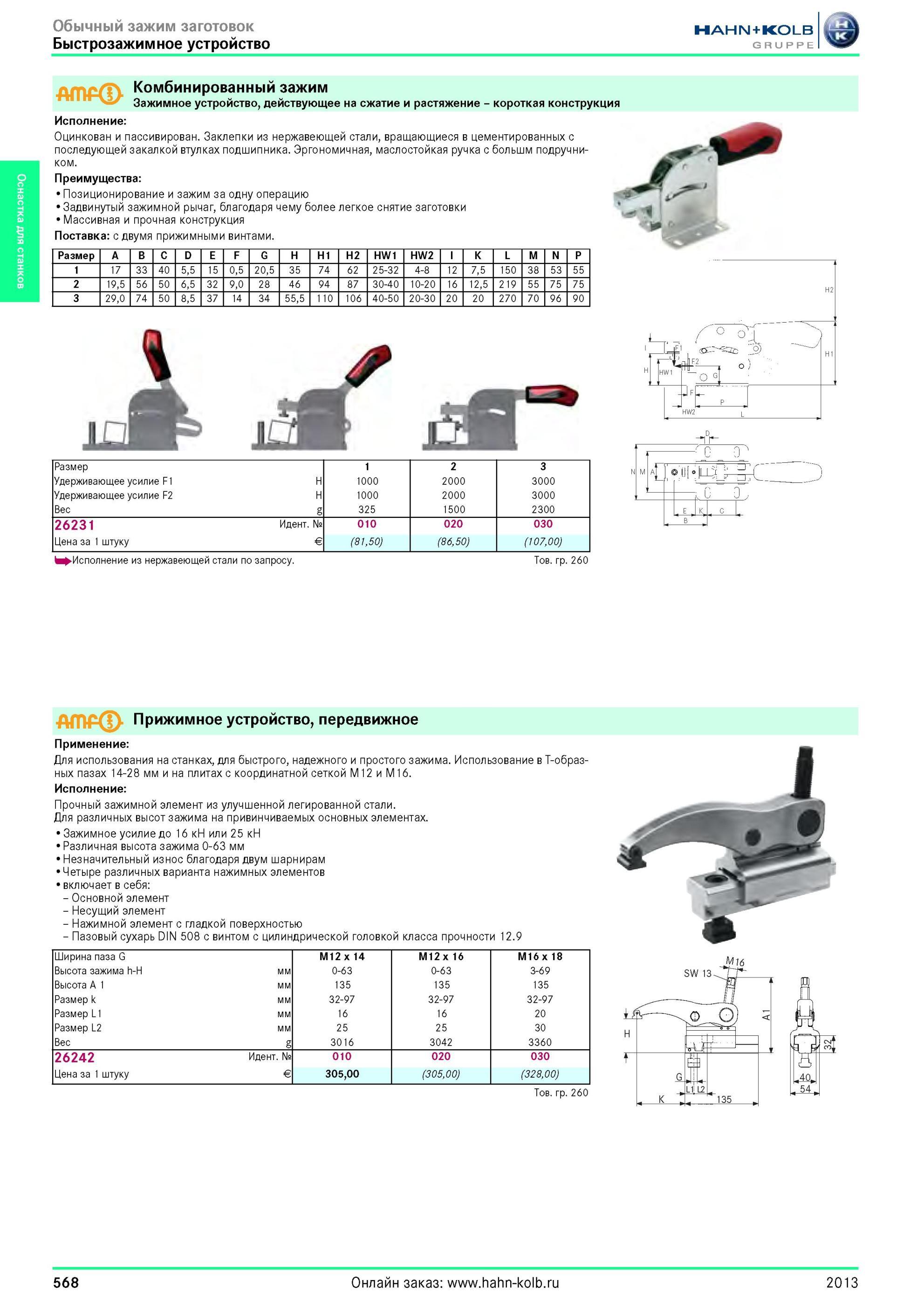

568 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.568

568 Зажимное устройство от Hahn Kolb действующее на сжатие и растяжение короткая конструкция Исполнение Оцинкован и пассивирован. Заклепки из нержавеющей Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 568

Зажимное устройство от Hahn Kolb действующее на сжатие и растяжение короткая конструкция Исполнение Оцинкован и пассивирован. Заклепки из нержавеющей

Зажимное устройство от Hahn Kolb действующее на сжатие и растяжение короткая конструкция Исполнение Оцинкован и пассивирован. Заклепки из нержавеющей стали, вращающиеся в цементированных с последующей закалкой втулках подшипника. Эргономичная, маслостойкая ручка с большм подручником. Преимущества Позиционирование и зажим за одну операцию Задвинутый зажимной рычаг, благодаря чему более легкое снятие заготовки Массивная и прочная конструкция Поставка с двумя прижимными винтами. Размер A B C D E F G H H1 H2 HW1 HW2 I K L M N P 1 17 33 40 5,5 15 0,5 20,5 35 74 62 25-32 4-8 12 7,5 150 38 53 55 2 19,5 56 50 6,5 32 9,0 28 46 94 87 30-40 10-20 16 12,5 219 55 75 75 3 29,0 74 50 8,5 37 14 34 55,5 110 106 40-50 20-30 20 20 270 70 96 90 Размер 1 2 3 Удерживающее усилие F1 1000 2000 3000 Удерживающее усилие F2 1000 2000 3000 Вес g 325 1500 2300 26231 Идентификационный номер № 010 020 030 Цена за 1 штуку Евро € (81,50) (86,50) (107,00) о'1' ГРч -F G J) o ; F W2 p L с Щ1 >Исполнение из нержавеющей стали по запросу. Товарная группа 260 АГПРф Прижимное устройство, передвижное Применение Для использования на станках, для быстрого, надежного и простого зажима. Использование в T-образных пазах 14-28 мм и на плитах с координатной сеткой M12 и M16. Исполнение Прочный зажимной элемент из улучшенной легированной стали. Для различных высот зажима на привинчиваемых основных элементах. Зажимное усилие до 16 кН или 25 кН Различная высота зажима 0-63 мм Незначительный износ благодаря двум шарнирам Четыре различных варианта нажимных элементов включает в себя Основной элемент Несущий элемент Нажимной элемент с гладкой поверхностью Пазовый сухарь DIN 508 с винтом с цилиндрической головкой класса прочности 12.9 Ширина паза G M12 x 14 M12 x 16 M16 x18 Высота зажима h-H мм 0-63 0-63 3-69 Высота A 1 мм 135 135 135 Размер k мм 32-97 32-97 32-97 Размер L1 мм 16 16 20 Размер L2 мм 25 25 30 Вес g 3016 3042 3360 26242 Идентификационный номер № 010 020 030 Цена за 1 штуку Евро € 305,00 (305,00) (328,00) Товарная группа 260 568 2013
