HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

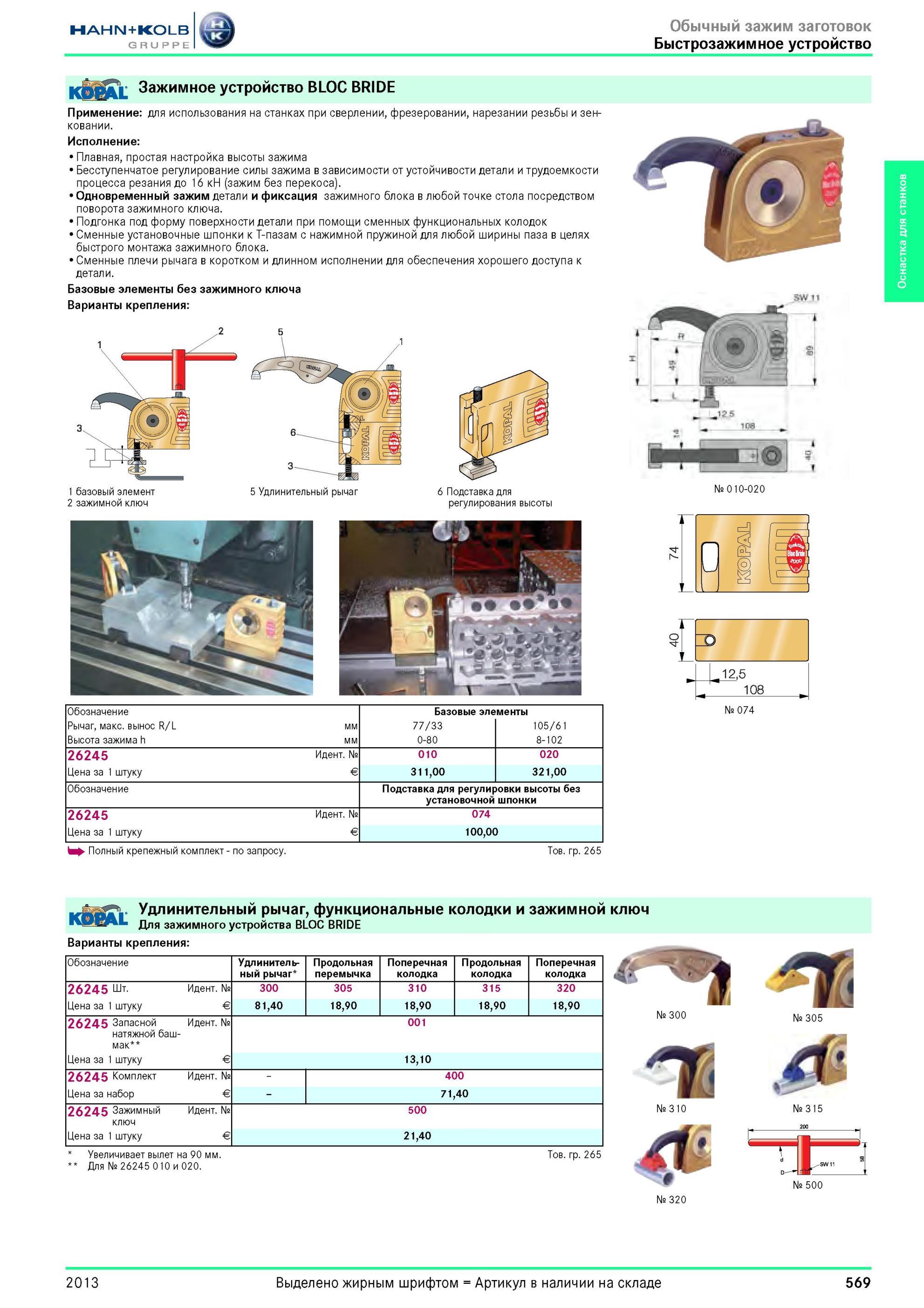

569 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.569

569 Зажимное устройство BLOC BRIDE от Hahn Kolb Применение для использования на станках при сверлении, фрезеровании, нарезании резьбы и зен- ковании. Испо Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 569

Зажимное устройство BLOC BRIDE от Hahn Kolb Применение для использования на станках при сверлении, фрезеровании, нарезании резьбы и зен- ковании. Испо

Зажимное устройство BLOC BRIDE от Hahn Kolb Применение для использования на станках при сверлении, фрезеровании, нарезании резьбы и зен- ковании. Исполнение Плавная, простая настройка высоты зажима Бесступенчатое регулирование силы зажима в зависимости от устойчивости детали и трудоемкости процесса резания до 16 кН (зажим без перекоса). Одновременный зажим детали и фиксация зажимного блока в любой точке стола посредством поворота зажимного ключа. Подгонка под форму поверхности детали при помощи сменных функциональных колодок Сменные установочные шпонки к Т-пазам с нажимной пружиной для любой ширины паза в целях быстрого монтажа зажимного блока. Сменные плечи рычага в коротком и длинном исполнении для обеспечения хорошего доступа к детали. Базовые элементы без зажимного ключа Варианты крепления 1 базовый элемент 2 зажимной ключ 6 Подставка для регулирования высоты Обозначение Базовые элементы Рычаг, макс. вынос R/L мм 77/33 105/61 Высота зажима h мм 0-80 8-102 26245 Идентификационный номер № 010 020 Цена за 1 штуку E 311,00 321,00 Обозначение Подставка для регулировки высоты без установочной шпонки 26245 Идентификационный номер № 074 Цена за 1 штуку 100,00 Полный крепежный комплект по запросу. Товарная группа 265 № 010-020 № 074 Удлинительный рычаг, функциональные колодки и зажимной ключ Для зажимного устройства BLoC BRIDE Варианты крепления Обозначение Удлинитель- Продольная Поперечная Продольная Поперечная ный рычаг перемычка колодка колодка колодка 26245 Шт. Идентификационный номер № 300 305 310 315 320 Цена за 1 штуку E 81,40 18,90 18,90 18,90 18,90 26245 Запасной натяжной баш- Идентификационный номер № 001 мак Цена за 1 штуку E 13,10 26245 Комплект Идентификационный номер № 400 Цена за набор E 71,40 26245 Зажимный Идентификационный номер № 500 ключ Цена за 1 штуку E 21,40 гзг I № 300 Увеличивает вылет на 90 мм. Для № 26245 010 и 020. Товарная группа 265 № 315 № 500 2013 569 Оснастка для станков Обычный зажим заготовок Быстрозажимное устройство
