HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

Зажим с помощью гидропластового патрона HYDRO от Hahn Kolb Зажим и разжим режущего станочного инструмента за секунды. При этом регулирование длины в о

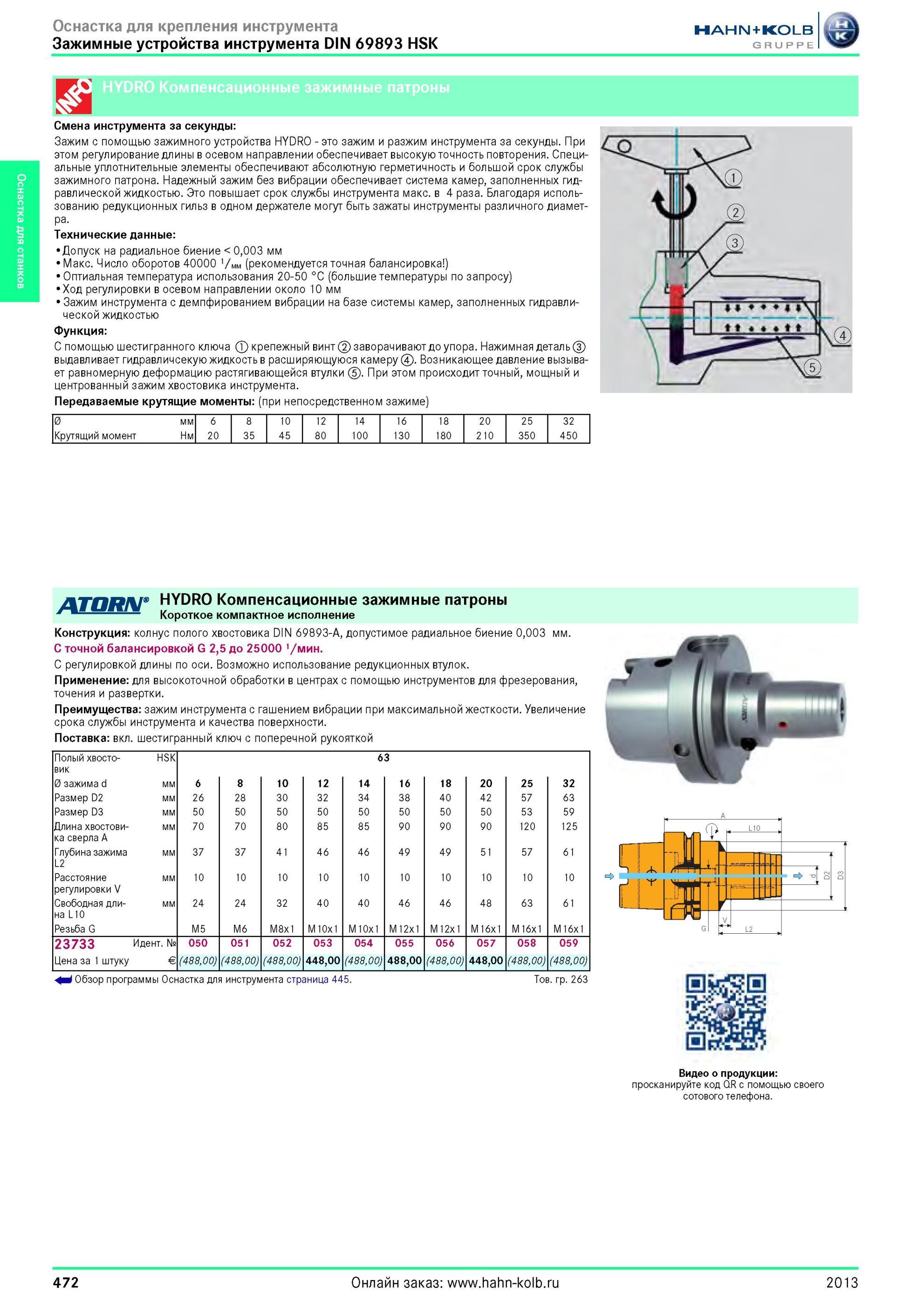

472 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.472

472 Зажим с помощью гидропластового патрона HYDRO от Hahn Kolb Зажим и разжим режущего станочного инструмента за секунды. При этом регулирование длины в о Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 472

Зажим с помощью гидропластового патрона HYDRO от Hahn Kolb Зажим и разжим режущего станочного инструмента за секунды. При этом регулирование длины в о

Зажим с помощью гидропластового патрона HYDRO от Hahn Kolb Зажим и разжим режущего станочного инструмента за секунды. При этом регулирование длины в осевом направлении обеспечивает высокую точность повторения. Специальные уплотнительные элементы обеспечивают абсолютную герметичность и большой срок службы зажимного патрона. Надежный зажим без вибрации обеспечивает система камер, заполненных гидравлической жидкостью. Это повышает срок службы инструмента макс. в 4 раза. Благодаря использованию редукционных гильз в одном держателе могут быть зажаты инструменты различного диаметра. Технические данные Допуск на радиальное биение 0,003 мм Макс. Число оборотов 40000 1/мм (рекомендуется точная балансировка ) Оптиальная температура использования 20-50 °С (большие температуры по запросу) Ход регулировки в осевом направлении около 10 мм Зажим инструмента с демпфированием вибрации на базе системы камер, заполненных гидравлической жидкостью Функция С помощью шестигранного ключа крепежный винт заворачивают до упора. Нажимная деталь выдавливает гидравличсекую жидкость в расширяющуюся камеру Возникающее давление вызывает равномерную деформацию растягивающейся втулки При этом происходит точный, мощный и центрованный зажим хвостовика инструмента. Передаваемые крутящие моменты (при непосредственном зажиме) 0 мм 6 8 10 12 14 16 18 20 25 32 Крутящий момент Нм 20 35 45 80 100 130 180 210 350 450 HYDRO Компенсационные зажимные патроны Короткое компактное исполнение Конструкция колнус полого хвостовика DIN 69893-A, допустимое радиальное биение 0,003 мм. С точной балансировкой G 2,5 до 25000 1/мин. С регулировкой длины по оси. Возможно использование редукционных втулок. Применение для высокоточной обработки в центрах с помощью инструментов для фрезерования, точения и развертки. Преимущества зажим инструмента с гашением вибрации при максимальной жесткости. Увеличение срока службы инструмента и качества поверхности. Поставка вкл. шестигранный ключ с поперечной рукояткой Полый хвосто- HSK 63 вик 0 зажима d мм 6 8 10 12 14 16 18 20 25 32 Размер D2 мм 26 28 30 32 34 38 40 42 57 63 Размер D3 мм 50 50 50 50 50 50 50 50 53 59 Длина хвостови- мм 70 70 80 85 85 90 90 90 120 125 ка сверла A Глубина зажима мм 37 37 41 46 46 49 49 51 57 61 L2 Расстояние мм 10 10 10 10 10 10 10 10 10 10 регулировки V Свободная дли- мм 24 24 32 40 40 46 46 48 63 61 на L10 Резьба G M5 M6 M8x1 M 10x1 M10x1 M 12x1 M 12x1 M16x1 M16x1 M16x1 23733 Идентификационный номер № 050 051 052 053 054 055 056 057 058 059 Цена за 1 штуку Евро € (488,00) (488,00) (488,00) 448,00 (488,00) 488,00 (488,00) 448,00 (488,00) (488,00) i Обзор программы Оснастка для инструмента страница 445. Товарная группа 263 Видео о продукции просканируйте код QR с помощью своего сотового телефона. 472 2013 Зажимные устройства инструмента DIN 69893 HSK Смена инструмента за секунды
