Запрограммированная подача при включенном режиме коррекции G41 G42 для радиуса фрезы прежде всего относится к траектории центра фрезы

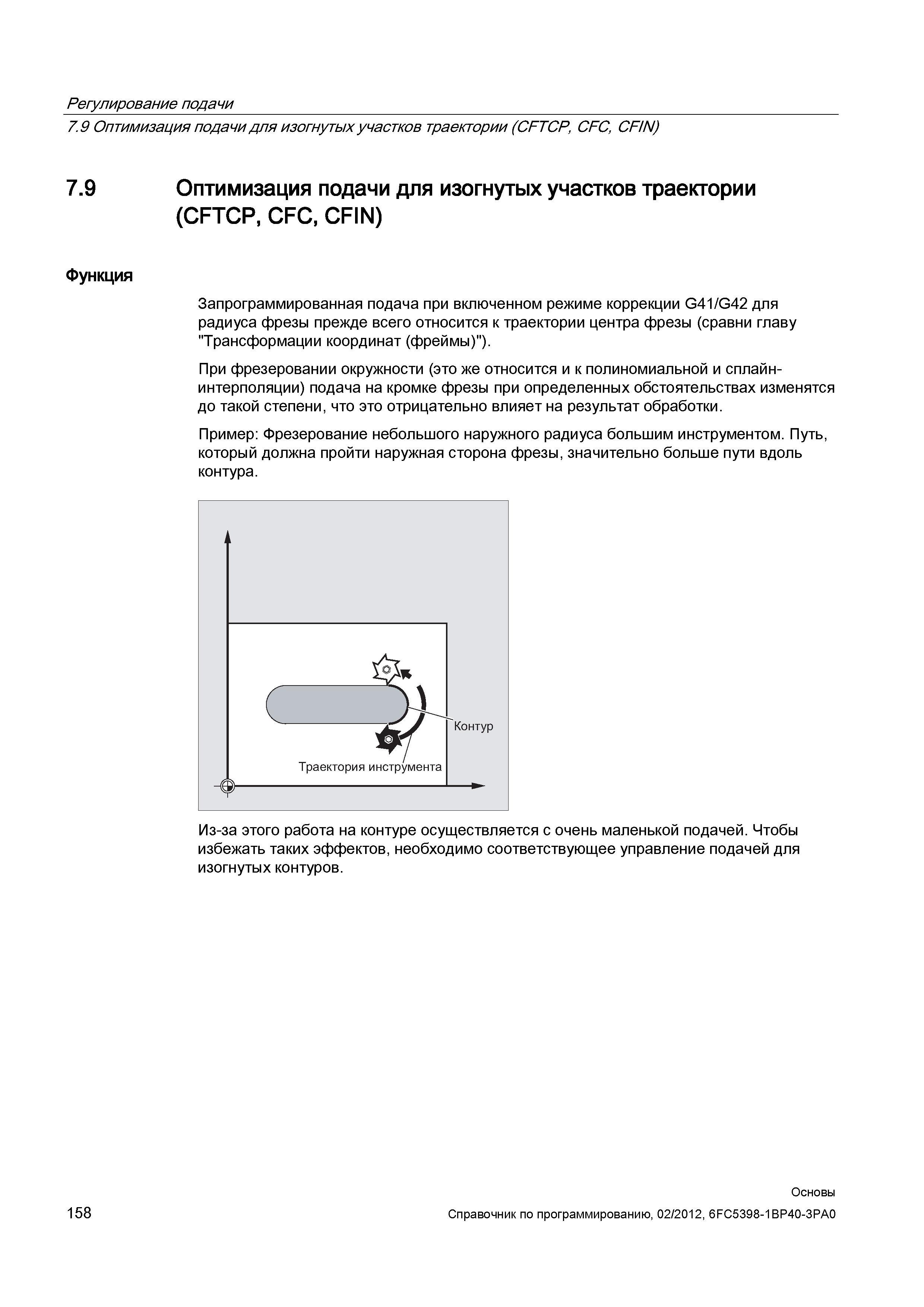

158 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.158

158 Запрограммированная подача при включенном режиме коррекции G41 G42 для радиуса фрезы прежде всего относится к траектории центра фрезы Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 158

Запрограммированная подача при включенном режиме коррекции G41 G42 для радиуса фрезы прежде всего относится к траектории центра фрезы

Запрограммированная подача при включенном режиме коррекции G41 G42 для радиуса фрезы прежде всего относится к траектории центра фрезы _ (сравни главу "Трансформации координат (фреймы)"). При фрезеровании окружности (это же относится и к полиномиальной и сплайн-интерполяции) подача на кромке фрезы при определенных обстоятельствах изменятся до такой степени что это отрицательно влияет на результат обработки. Пример Фрезерование небольшого наружного радиуса большим инструментом. Путь который должна пройти наружная сторона фрезы значительно больше пути вдоль контура. Из-за этого работа на контуре осуществляется с очень маленькой подачей. Чтобы избежать таких эффектов необходимо соответствующее управление подачей для изогнутых контуров. 158 Основы Регулирование подачи 7.9 Оптимизация подачи для изогнутых участков траектории (CFTCP CFC CFIN) 7.9 Оптимизация подачи для изогнутых участков траектории (CFTCP CFC CFIN) Функция
