Замена сменных режущих пластин Вальтер в токарных державках серии Walter Cut Используемый вспомогательный инструмент и правильная последовательность

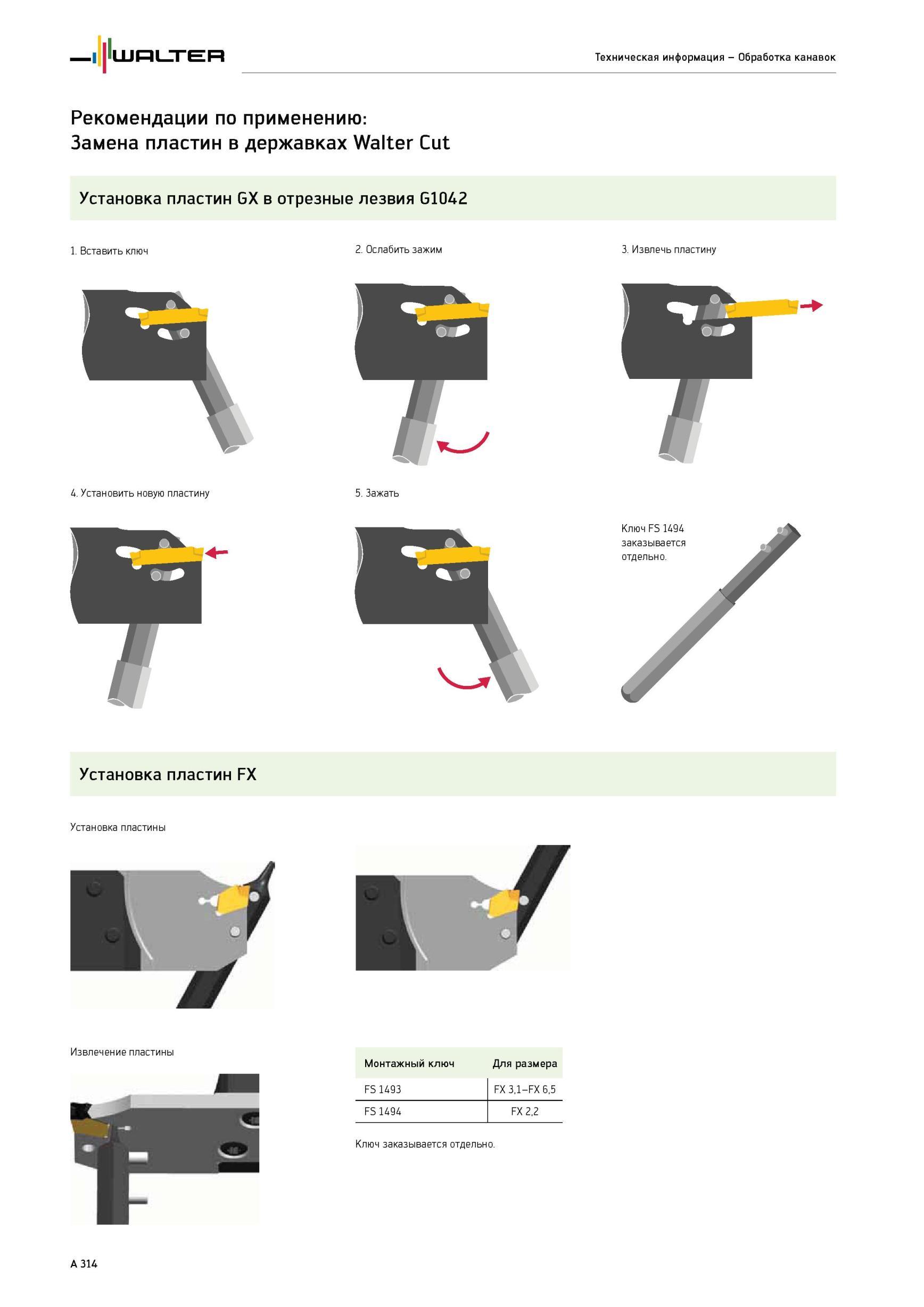

318 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A314

318 Замена сменных режущих пластин Вальтер в токарных державках серии Walter Cut Используемый вспомогательный инструмент и правильная последовательность Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A314

Замена сменных режущих пластин Вальтер в токарных державках серии Walter Cut Используемый вспомогательный инструмент и правильная последовательность

Замена сменных режущих пластин Вальтер в токарных державках серии Walter Cut Используемый вспомогательный инструмент и правильная последовательность _ Установка пластин GX в отрезные лезвия G1042 1. Вставить ключ 2. Ослабить зажим 4. Установить новую пластину 5. Зажать Установка пластин FX Установка пластины Извлечение пластины Монтажный ключ Для размера FS 1493 FX 3,1-FX 6,5 FS 1494 FX 2,2 Ключ заказывается отдельно. 3. Извлечь пластину A 314 Ключ FS 1494 заказывается отдельно. Техническая информация - Обработка канавок Рекомендации по применению
