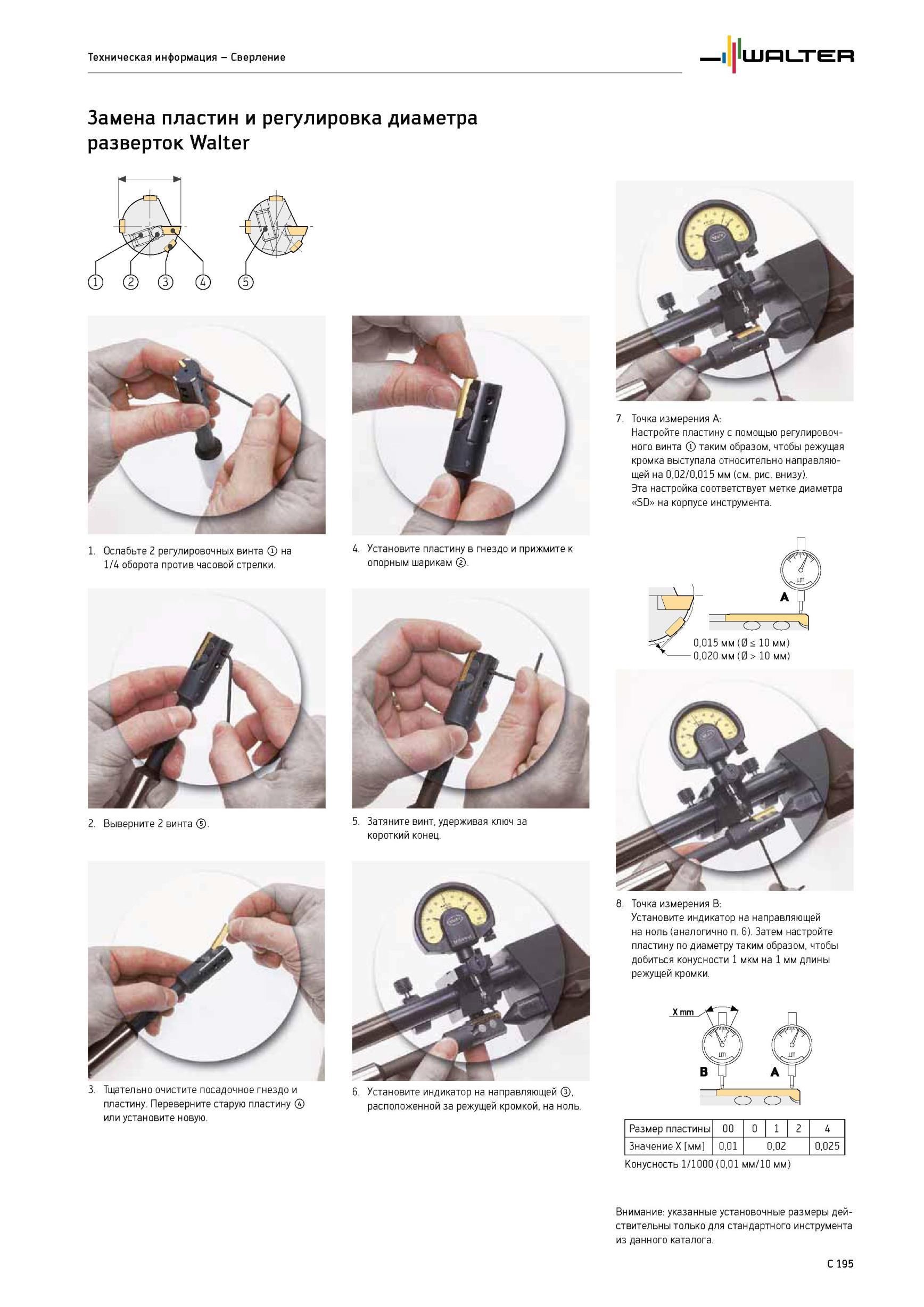

Замена сменных пластин и регулировка диаметра разверток Walter Последовательность выполнения работ на настройке режущего инструмента

925 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.C195

925 Замена сменных пластин и регулировка диаметра разверток Walter Последовательность выполнения работ на настройке режущего инструмента Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C195

Замена сменных пластин и регулировка диаметра разверток Walter Последовательность выполнения работ на настройке режущего инструмента

Замена сменных пластин и регулировка диаметра разверток Walter Последовательность выполнения работ на настройке режущего инструмента _ Ослабьте 2 регулировочных винта на 1/4 оборота против часовой стрелки. 4. Установите пластину в гнездо и прижмите к опорным шарикам . 2. Выверните 2 винта . 5. Затяните винт, удерживая ключ за короткий конец. 3. Тщательно очистите посадочное гнездо и пластину. Переверните старую пластину или установите новую. 6. Установите индикатор на направляющей , расположенной за режущей кромкой, на ноль. 7. Точка измерения A: Настройте пластину с помощью регулировочного винта таким образом, чтобы режущая кромка выступала относительно направляющей на 0,02/0,015 мм (см. рис. внизу). Эта настройка соответствует метке диаметра SD на корпусе инструмента. О О 0,015 мм (0 < 10 мм) 0,020 мм (0 > 10 мм) Точка измерения B: Установите индикатор на направляющей на ноль (аналогично п. 6). Затем настройте пластину по диаметру таким образом, чтобы добиться конусности 1 мкм на 1 мм длины режущей кромки. Размер пластины 00 0 12 4 Значение X мм 0,01 0,02 0,025 Конусность 1/1000 (0,01 мм/10 мм) Внимание: указанные установочные размеры действительны только для стандартного инструмента из данного каталога. C 195 Техническая информация - Сверление Замена пластин и регулировка диаметра разверток Walter 1.
