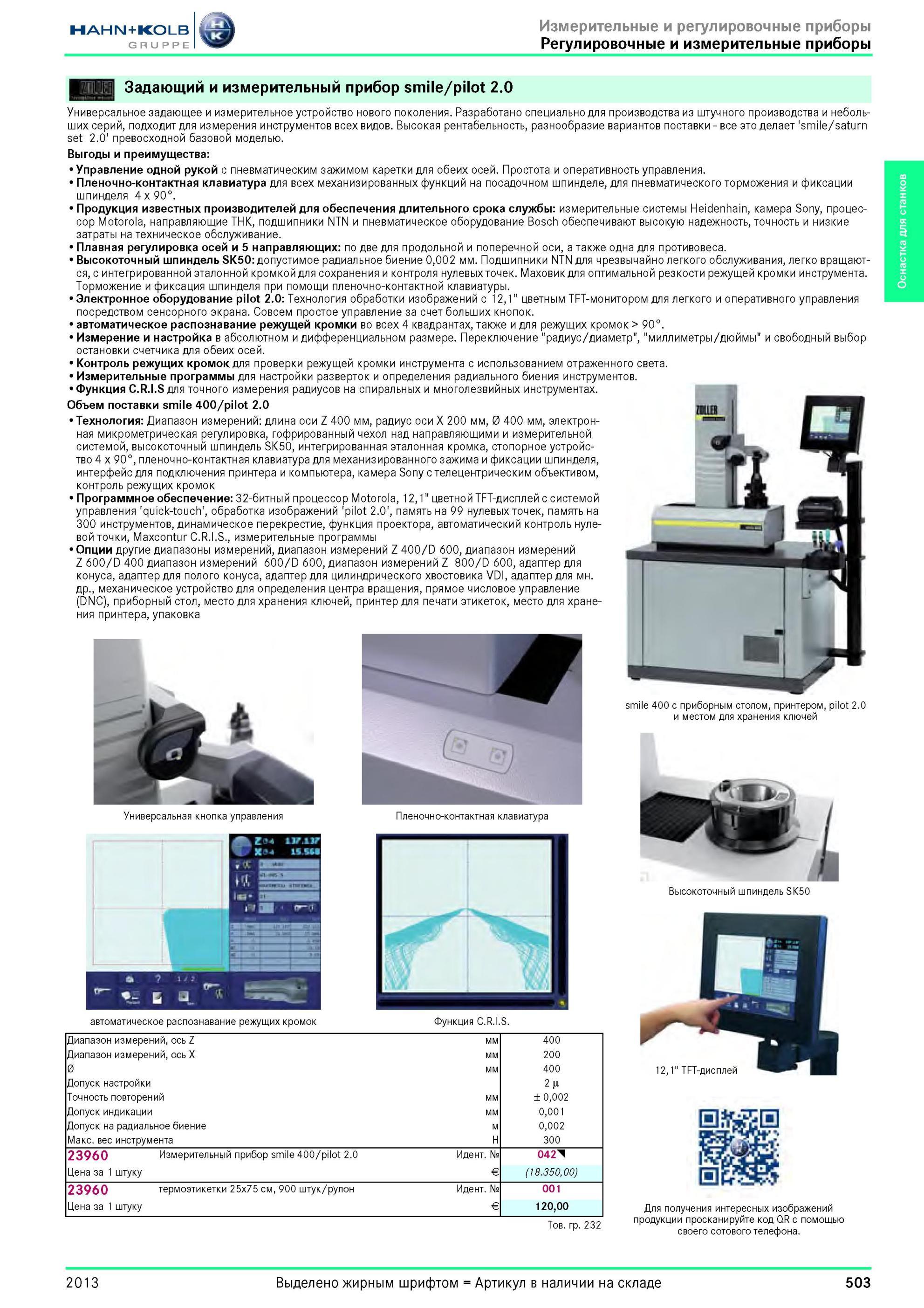

503 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.503

503 Задающий и измерительный прибор smile/pilot 2.0 от Hahn+Kolb Универсальное задающее и измерительное устройство нового поколения. Разработано специальн Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 503

Задающий и измерительный прибор smile/pilot 2.0 от Hahn+Kolb Универсальное задающее и измерительное устройство нового поколения. Разработано специальн

Задающий и измерительный прибор smile/pilot 2.0 от Hahn+Kolb Универсальное задающее и измерительное устройство нового поколения. Разработано специально для производства из штучного производства и небольших серий, подходит для измерения инструментов всех видов. Высокая рентабельность, разнообразие вариантов поставки все это делает 'smile/saturn set 2.0' превосходной базовой моделью. Выгоды и преимущества Управление одной рукой с пневматическим зажимом каретки для обеих осей. Простота и оперативность управления. Пленочно-контактная клавиатура для всех механизированных функций на посадочном шпинделе, для пневматического торможения и фиксации шпинделя 4x90°. Продукция известных производителей для обеспечения длительного срока службы измерительные системы Heidenhain, камера Sony, процессор Motorola, направляющие THK, подшипники NTN и пневматическое оборудование Bosch обеспечивают высокую надежность, точность и низкие затраты на техническое обслуживание. Плавная регулировка осей и 5 направляющих по две для продольной и поперечной оси, а также одна для противовеса. Высокоточный шпиндель SK50 допустимое радиальное биение 0,002 мм. Подшипники NTN для чрезвычайно легкого обслуживания, легко вращаются, с интегрированной эталонной кромкой для сохранения и контроля нулевых точек. Маховик для оптимальной резкости режущей кромки инструмента. Торможение и фиксация шпинделя при помощи пленочно-контактной клавиатуры. Электронное оборудование pilot 2.0 Технология обработки изображений с 12,1” цветным TFT-монитором для легкого и оперативного управления посредством сенсорного экрана. Совсем простое управление за счет больших кнопок. автоматическое распознавание режущей кромки во всех 4 квадрантах, также и для режущих кромок 90°. Измерение и настройка в абсолютном и дифференциальном размере. Переключение "радиус/диаметр", "миллиметры/дюймы" и свободный выбор остановки счетчика для обеих осей. Контроль режущих кромок для проверки режущей кромки инструмента с использованием отраженного света. Измерительные программы для настройки разверток и определения радиального биения инструментов. Функция C.R.I.S для точного измерения радиусов на спиральных и многолезвийных инструментах. Объем поставки smile 400/pilot 2.0 Технология Диапазон измерений длина оси Z 400 мм, радиус оси X 200 мм, 0 400 мм, электронная микрометрическая регулировка, гофрированный чехол над направляющими и измерительной системой, высокоточный шпиндель SK50, интегрированная эталонная кромка, стопорное устройство 4 x 90°, пленочно-контактная клавиатура для механизированного зажима и фиксации шпинделя, интерфейс для подключения принтера и компьютера, камера Sony с телецентрическим объективом, контроль режущих кромок Программное обеспечение 32-битный процессор Motorola, 12,1" цветной TFT-дисплей с системой управления 'quick-touch', обработка изображений 'pilot 2.0', память на 99 нулевых точек, память на 300 инструментов, динамическое перекрестие, функция проектора, автоматический контроль нулевой точки, Maxcontur C.R.I.S., измерительные программы Опции другие диапазоны измерений, диапазон измерений Z 400/D 600, диапазон измерений Z 600/D 400 диапазон измерений 600/D 600, диапазон измерений Z 800/D 600, адаптер для конуса, адаптер для полого конуса, адаптер для цилиндрического хвостовика VDI, адаптер для мн. др., механическое устройство для определения центра вращения, прямое числовoе управление (DNC), приборный стол, место для хранения ключей, принтер для печати этикеток, место для хранения принтера, упаковка smile 400 с приборным столом, принтером, pilot 2.0 и местом для хранения ключей Универсальная кнопка управления Пленочно-контактная клавиатура Высокоточный шпиндель SK50 автоматическое распознавание режущих кромок Функция C.R.I.S. Диапазон измерений, ось Z мм 400 Диапазон измерений, ось X мм 200 0 мм 400 Допуск настройки 2 Точность повторений мм + 0,002 Допуск индикации мм 0,001 Допуск на радиальное биение м 0,002 Mакс. вес инструмента 300 23960 Измерительный прибор smile 400/pilot 2.0 Идентификационный номер № 042d Цена за 1 штуку Евро € (18.350,00) 23960 термоэтикетки 25x75 см, 900 штук/рулон Цена за 1 штуку Идентификационный номер № Евро € 001 120,00 Товарная группа 232 Для получения интересных изображений продукции просканируйте код QR с помощью своего сотового телефона. 2013 503 Оснастка для станков
