Зачистные пластины Wiper для токарной обработки Необходима корректировка ЧПУ программ по сравнению со стандартными токарными вставками (пластинами)

47 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.A029

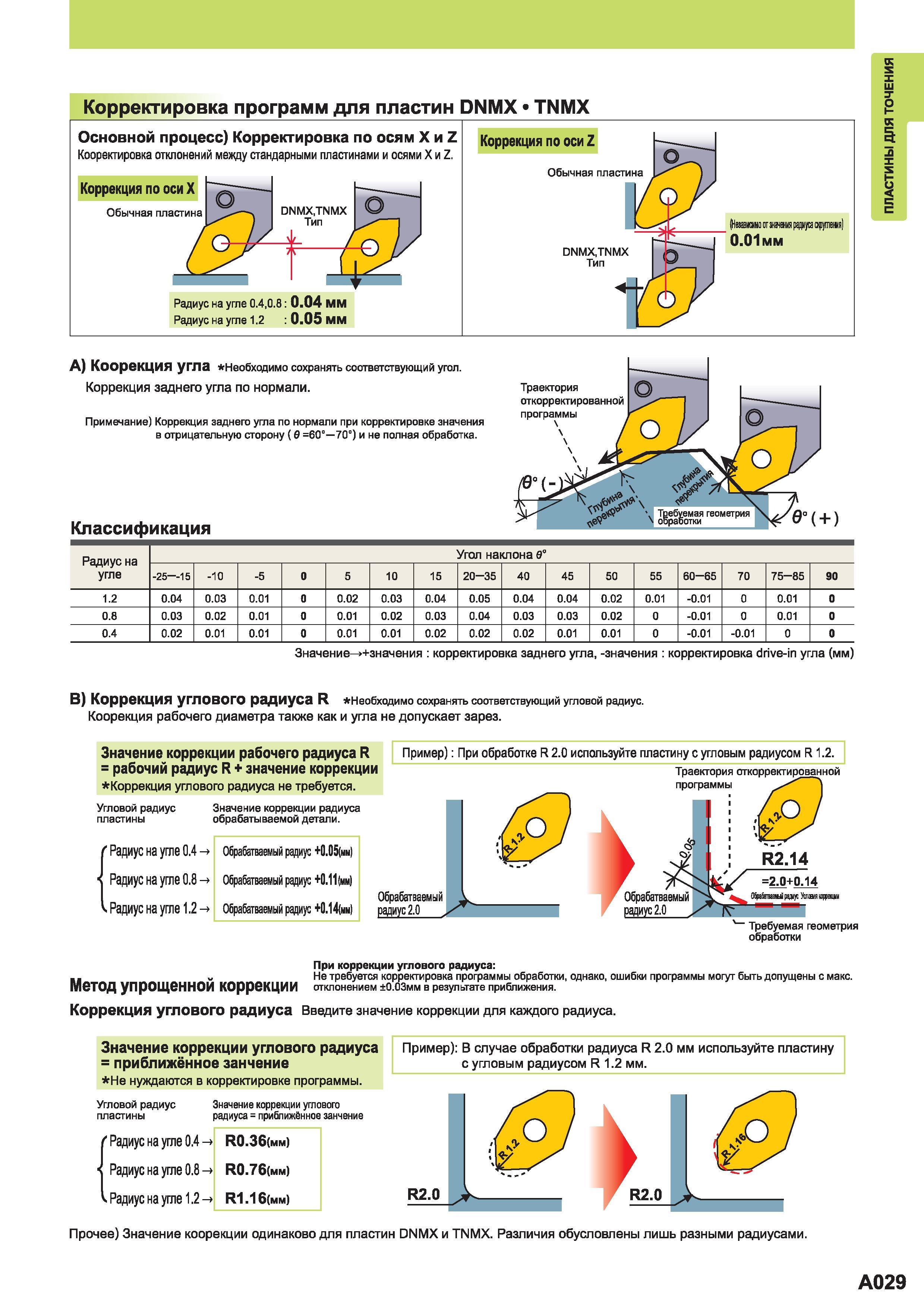

47 Зачистные пластины Wiper для токарной обработки Необходима корректировка ЧПУ программ по сравнению со стандартными токарными вставками (пластинами) Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. A029

Зачистные пластины Wiper для токарной обработки Необходима корректировка ЧПУ программ по сравнению со стандартными токарными вставками (пластинами)

Зачистные пластины Wiper для токарной обработки Необходима корректировка ЧПУ программ по сравнению со стандартными токарными вставками (пластинами) _ Коррекция угла Необходимо сохранять соответствующий угол Коррекция заднего угла по нормали. Примечание) Коррекция заднего угла по нормали при корректировке значения в отрицательную сторону (в 60 70) и не полная обработка. Траектория откорректированной Классификация е(+) Радиус на угле Угол наклона 0 -25 15 -10 -5 0 5 10 15 20-35 40 45 50 55 60-65 70 75-85 90 1.2 0.04 0.03 0.01 0 0.02 0.03 0.04 0.05 0.04 0.04 0.02 0.01 -0.01 0 0.01 0 0.8 0.03 0.02 0.01 0 0.01 0.02 0.03 0.04 0.03 0.03 0.02 0 -0.01 0 0.01 0 0.4 0.02 0.01 0.01 0 0.01 0.01 0.02 0.02 0.02 0.01 0.01 0 -0.01 -0.01 0 0 Значение +значения корректировка заднего угла -значения корректировка drive-in угла (мм) В) Коррекция углового радиуса R Необходимо сохранять соответствующий угловой радиус. Коорекция рабочего диаметра также как и угла не допускает зарез. Значение коррекции рабочего радиуса R рабочий радиус R + значение коррекции Коррекция углового радиуса не требуется. Угловой радиус пластины Радиус на угле 0.4 -Радиус на угле 0.8- Значение коррекции радиуса обрабатываемой детали. Обрабатваемый радиус +0.05М Обрабатваемый радиус +0.11(мм) s Радиус на угле 1.2 - Обрабатваемый радиус +0.14М Пример) При обработке R 2.0 используйте пластину с угловым радиусом R1.2. Обрабатваемый радиус 2.0 Траектория откорректированной программы 2.0+0.14 Обрабатшы радо Уел гая одеш Требуемая геометрия обработки При коррекции углового радиуса Не требуется корректировка программы обработки однако ошибки программы могут быть допущены с макс. Метод упрощенной коррекции отклонением 0.03мм в результате приближения. Коррекция углового радиуса Введите значение коррекции для каждого радиуса. Значение коррекции углового радиуса приближённое занчение Не нуждаются в корректировке программы. Угловой радиус пластины Значение коррекции углового радиуса приближённое занчение Радиус на угле 0.4 - R0.36(mm) Радиус на угле 0.8 - R0.76(mm) s Радиус на угле 1.2 R1.16(mm) Пример) В случае обработки радиуса R 2.0 мм используйте пластину с угловым радиусом R 1.2 мм. Прочее) Значение коорекции одинаково для пластин DNMX и TNMX. Различия обусловлены лишь разными радиусами. А029 ПЛАСТИНЫ ДЛЯ ТОЧЕНИЯ для зачистных сменных токарных пластин Митсубиси DNMX TNMX
