Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

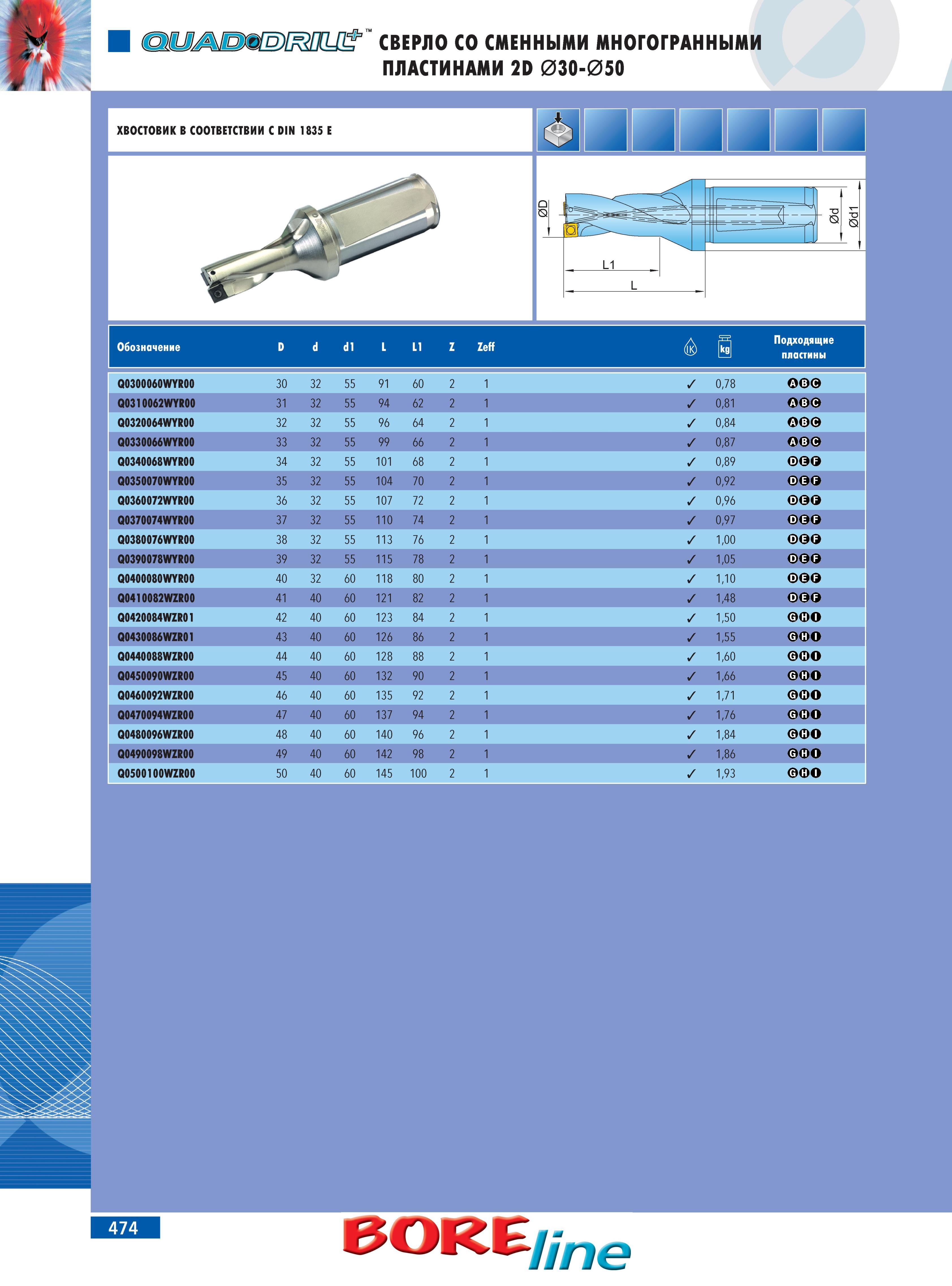

Whistle Notch Хвостовик осевого режущего инструмента для обработки отверстий в металле согласно с стандарта DIN1835E Таблица основных размеров и обозначений СВЕ

478 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.474

478 Whistle Notch Хвостовик осевого режущего инструмента для обработки отверстий в металле согласно с стандарта DIN1835E Таблица основных размеров и обозначений СВЕ Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 474

Whistle Notch Хвостовик осевого режущего инструмента для обработки отверстий в металле согласно с стандарта DIN1835E Таблица основных размеров и обозначений СВЕ

Whistle Notch Хвостовик осевого режущего инструмента для обработки отверстий в металле согласно с стандарта DIN1835E Таблица основных размеров и обозначений СВЕРЛО СО СМЕННЫМИ МНОГОГРАННЫМИ ПЛАСТИНАМИ 2D 030-050 Хвостовик инструмента в соотвтствии со стандартом DIN 1835 E Обозначение Резьбовой и осевой режущий инструмент Ingersoll D d d1 L L1 Z Zeff К Подходящие пластины Q0300060WYR00 30 32 55 91 60 21 3 0,78 О0 Q0310062WYR00 31 32 55 94 62 21 3 0,81 о Q0320064WYR00 32 32 55 96 64 21 3 0,84 Q0330066WYR00 33 32 55 99 66 21 3 0,87 Q0340068WYR00 34 32 55 101 68 21 3 0,89 0 Q0350070WYR00 35 32 55 104 70 21 3 0,92 0 Q0360072WYR00 36 32 55 107 72 21 3 0,96 00 Q0370074WYR00 37 32 55 110 74 21 3 0,97 00 Q0380076WYR00 38 32 55 113 76 21 3 1,00 0 Q0390078WYR00 39 32 55 115 78 21 3 1,05 00 Q0400080WYR00 40 32 60 118 80 2 1 3 1,10 00 Q0410082WZR00 41 40 60 121 82 21 3 1,48 0 Q0420084WZR01 42 40 60 123 84 21 3 1,50 ОО Q0430086WZR01 43 40 60 126 86 21 3 1,55 ОО Q0440088WZR00 44 40 60 128 88 2 1 3 1,60 ОО Q0450090WZR00 45 40 60 132 90 21 3 1,66 ОО Q0460092WZR00 46 40 60 135 92 21 3 1,71 ОО Q0470094WZR00 47 40 60 137 94 21 3 1,76 ОО Q0480096WZR00 48 40 60 140 96 21 3 1,84 ОО Q0490098WZR00 49 40 60 142 98 21 3 1,86 Q0500100WZR00 50 40 60 145 100 21 3 1,93 /пе




См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table

Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table

Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes

Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table

Современные инструментальные материалы / Cutting tool materials


Сборные сверла Ingersoll со сменными режущими пластинами




Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

475 Сверла Ingersoll сменными многогранными пластинами для обработки цилиндрических отверстий глубиной до 5 диаметров Серия осевого режущего инструмента Quad Twist Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 471475 Сверла Ingersoll сменными многогранными пластинами для обработки цилиндрических отверстий глубиной до 5 диаметров Серия осевого режущего инструмента Quad Twist476 Хвостовик Whistle Notch DIN 1835 E для осевого режущего инструмента Цилиндрический с лыской под углом 2 градуса Сверло с СМП Ingersoll для сверления глубиной до Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 472476 Хвостовик Whistle Notch DIN 1835 E для осевого режущего инструмента Цилиндрический с лыской под углом 2 градуса Сверло с СМП Ingersoll для сверления глубиной до477 Ingersoll пластины твердосплавные режущие для установки в сверлильный инструмент с СМП Квадратная форма с центральным отвертием для крепления SCLT050204N-PH В S Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 473477 Ingersoll пластины твердосплавные режущие для установки в сверлильный инструмент с СМП Квадратная форма с центральным отвертием для крепления SCLT050204N-PH В S479 Твердосплавные пластины Ингерсолл квадратной формы с задними углами для сверлильного инструмента Комплектующие для режущего инструмента с СРП SHLT090408N-PH1 В Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 475479 Твердосплавные пластины Ингерсолл квадратной формы с задними углами для сверлильного инструмента Комплектующие для режущего инструмента с СРП SHLT090408N-PH1 В480 Сверла с внутренним охлаждением Ingersoll для механообработки цилиндрических отверстий в металлах Общий вид продукции немецкой компании Таблица обозначений Q012 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 476480 Сверла с внутренним охлаждением Ingersoll для механообработки цилиндрических отверстий в металлах Общий вид продукции немецкой компании Таблица обозначений Q012481 РЕЖУЩИЙ ИНСТРУМЕНТ INGERSOLL A SCLT050204N-PH В SHGT050204-HP С SCLT050204N 02,2 3 24 3 24 G SPLT07T308N-PH Н SDGT07T308-HP I SPLT07T308N 0 Обозначение Конструк Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 477481
