MAHR | Каталог MAHR 2014 Измерительные инструменты и приборы (Всего 603 стр.)

Высокоточные зубомерные специальные микрометры Mahr Micromar 40 SM с дисковыми губками Особенности Технические характеристики Микрометрический

105 Каталог MAHR 2014 Измерительные инструменты и приборы для линейно-угловых измерений Стр.3-21

105 Высокоточные зубомерные специальные микрометры Mahr Micromar 40 SM с дисковыми губками Особенности Технические характеристики Микрометрический Каталог MAHR 2014 Измерительные инструменты приборы и оборудование для линейно-угловых измерений в машиностроении Стр. 3-21 ENG

Высокоточные зубомерные специальные микрометры Mahr Micromar 40 SM с дисковыми губками Особенности Технические характеристики Микрометрический

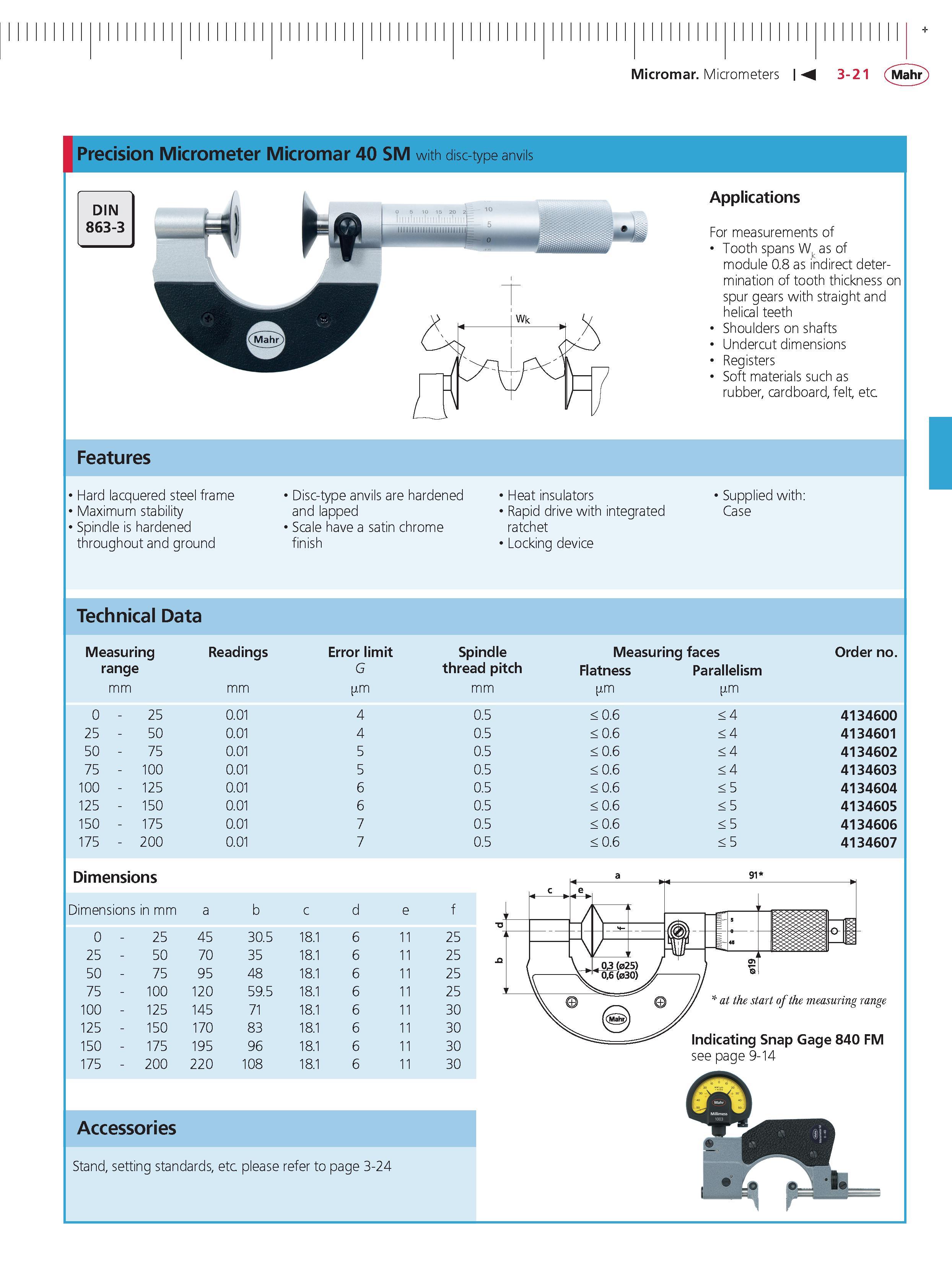

Высокоточные зубомерные специальные микрометры Mahr Micromar 40 SM с дисковыми губками Особенности Технические характеристики Микрометрический инструмент для измерения толщины ножки зуба прямозубых и косозубых цилиндрических зубчатых колес Precision Micrometer Micromar 40 SM with disc-type anvils Applications For measurements of Tooth spans Wk as of module 0.8 as indirect determination of tooth thickness on spur gears with straight and helical teeth Shoulders on shafts Undercut dimensions Registers Soft materials such as rubber cardboard felt etc Features Hard lacquered steel frame Maximum stability Spindle is hardened throughout and ground Disc-type anvils are hardened and lapped Scale have a satin chrome finish Heat insulators Rapid drive with integrated ratchet Locking device Supplied with Case Technical Data Measuring Readings Error limit Spindle Measuring faces order no. range G thread pitch Flatness Parallelism mm mm m mm m m 0- 25 0.01 4 0.5 0.6 4 4134600 25 - 50 0.01 4 0.5 0.6 4 4134601 50 - 75 0.01 5 0.5 0.6 4 4134602 75 - 100 0.01 5 0.5 0.6 4 4134603 100 - 125 0.01 6 0.5 0.6 5 4134604 125 - 150 0.01 6 0.5 0.6 5 4134605 150 - 175 0.01 7 0.5 0.6 5 4134606 175 - 200 0.01 7 0.5 0.6 5 4134607 Dimensions Dimensions in mm a b c d e f i 0- 25 45 30.5 18.1 6 11 25 25 - 50 70 35 18.1 6 11 q 5 2 50 - 75 95 48 18.1 6 11 25 75 - 100 120 59.5 18.1 6 11 -H 5 2 100 - 125 145 71 18.1 6 11 30 125 - 150 170 83 18.1 6 11 30 150 - 175 195 96 18.1 6 11 30 175 - 200 220 108 18.1 6 11 30 at the start of the measuring range indicating Snap Gage 840 FM see page 9-14 Micromar Micrometers M 3-21 Mahr
