Высокоточные рычажные индикаторы с измерительным механизмом на опорах из драгоценного камня в прочном, удобном исполнении

Высокоточные рычажные индикаторы с измерительным механизмом на опорах из драгоценного камня в прочном, удобном исполнении

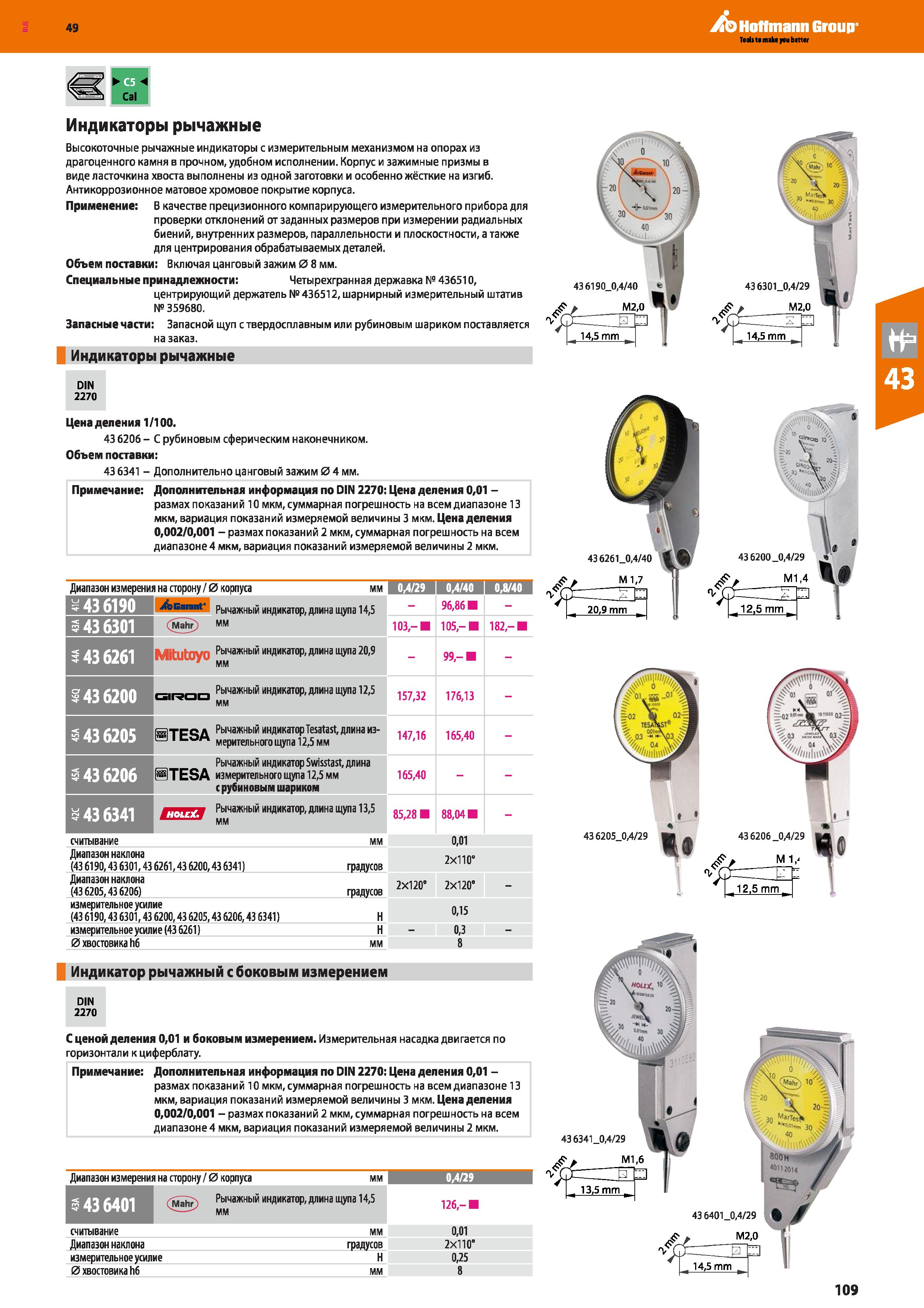

Высокоточные рычажные индикаторы с измерительным механизмом на опорах из драгоценного камня в прочном, удобном исполнении _ Корпус и зажимные призмы в виде ласточкина хвоста выполнены из одной заготовки и особенно жёсткие на изгиб. Антикоррозионное матовое хромовое покрытие корпуса. Применение: В качестве прецизионного компарирующего измерительного прибора для проверки отклонений от заданных размеров при измерении радиальных биений, внутренних размеров, параллельности и плоскостности, а также для центрирования обрабатываемых деталей. Объем поставки: Включая цанговый зажим 0 8 мм. Специальные принадлежности: Четырехгранная державка № 436510, центрирующий держатель №436512, шарнирный измерительный штатив № 359680. Запасные части: Запасной щуп с твердосплавным или рубиновым шариком поставляется на заказ. Индикаторы рычажные DIN 2270 Цена деления 1 100. 43 6206 - С рубиновым сферическим наконечником. Объем поставки: 43 6341 - Дополнительно цанговый зажим 0 4 мм. Примечание: Дополнительная информация по DIN 2270: Цена деления 0,01 - размах показаний 10 мкм, суммарная погрешность на всем диапазоне 13 мкм, вариация показаний измеряемой величины 3 мкм. Цена деления 0,002 0,001 - размах показаний 2 мкм, суммарная погрешность на всем диапазоне4 мкм, вариация показаний измеряемой величины 2 мкм. Диапазон измерения на сторону 0 корпуса мм 43 6190 bcnant' Рычажный индикатор, длина щупа 14,5 - 96,86 (Mahr) 103,-И 105,- 182,- Рычажный индикатор, длина щупа 20,9 - 99,- 43 6200 гагваа Рычажный индикатор, длина щупа 12,5 157,32 176,13 з 43 6205 гатсед Рычажный индикаторTesatast, длина из-СОМ мерительного щупа 12,5 мм 147,16 165,40 з 43 6206 Рычажный индикатор Swisstast, длина HTESA измерительного щупа 12,5 мм с рубиновым шариком 165,40 - 3 43 6341 яящпт Рычажный индикатор, длина щупа 13,5 ,lv мм 85,28 88,04 считывание мм 0,01 Диапазон наклона (43 6190,43 6301,43 6261,43 6200,43 6341) градусов 2x110° Диапазон наклона (436205,436206) градусов 2X120' 2X120' измерительное усилие (43 6190,43 6301,43 6200,43 6205,43 6206,43 6341) Н 0,15 измерительное усилие (43 6261) Н - 0,3 0 хвостовика h6 мм 8 43 б205 0,4 29 43 6206 0,4 29 М 1,- Индикатор рычажный с боковым измерением DIN 2270 С ценой деления 0,01 и боковым измерением. Измерительная насадка двигается по горизонтали к циферблату. Примечание: Дополнительная информация по DIN 2270: Цена деления 0,01 - размах показаний 10 мкм, суммарная погрешность на всем диапазоне 13 мкм, вариация показаний измеряемой величины 3 мкм. Цена деления 0,002 0,001 - размах показаний 2 мкм, суммарная погрешность на всем диапазоне 4 мкм, вариация показаний измеряемой величины 2 мкм. Диапазон измерения на сторону 0 корпуса мм 0 4 29 Рычажный индикатор, длина щупа 14,5 126,- считывание мм 0,01 Диапазон наклона градусов 2X110' измерительное усилие Н 0,25 0 хвостовика h6 мм 8 43 6401 0,4 29 Индикаторы рычажные
