Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)




831 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I21

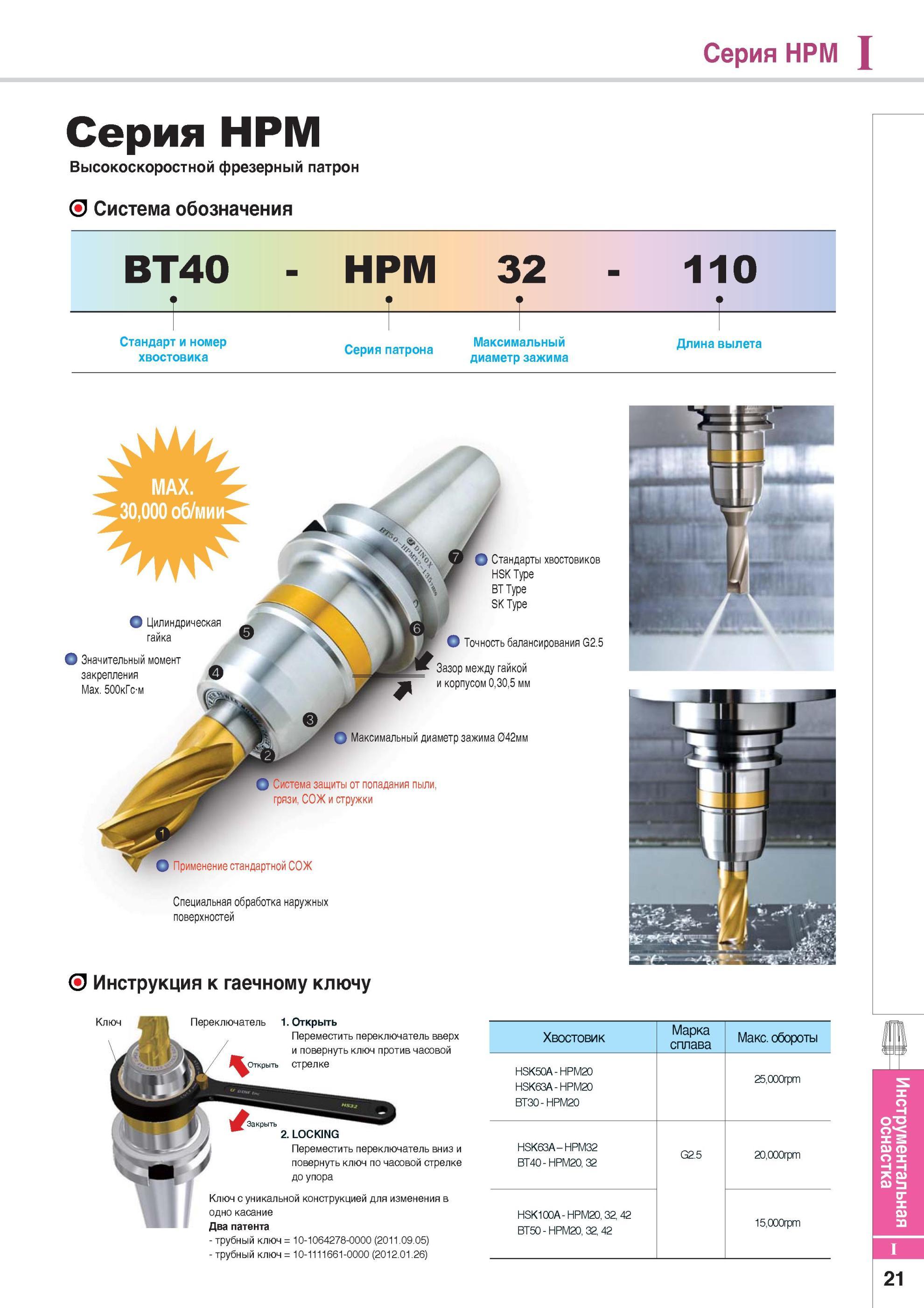

831 Высокоскоростной фрезерный патрон Система обозначения BT40 - HPM 32 - 110 Стандарт и номер хвостовика Серия патрона Максимальный диаметр зажима Длина вылет Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I21

Высокоскоростной фрезерный патрон Система обозначения BT40 - HPM 32 - 110 Стандарт и номер хвостовика Серия патрона Максимальный диаметр зажима Длина вылет

Высокоскоростной фрезерный патрон Система обозначения BT40 - HPM 32 - 110 Стандарт и номер хвостовика Серия патрона Максимальный диаметр зажима Длина вылета О Цилиндрическая гайка О Значительный момент закрепления О Max. 500кГс-м Стандарты хвостовиков HSK Type BT Type SK Type О Точность балансирования G2.5 Зазор между гайкой и корпусом 0,30,5 мм Максимальный диаметр зажима 042мм О Система защиты от попадания пыли, грязи, СОЖ и стружки О Применение стандартной СОЖ Специальная обработка наружных поверхностей О Инструкция к гаечному ключу Ключ Переключатель 1. Открыть Переместить переключатель вверх и повернуть ключ против часовой Открыть стрелке 2. LOCKING Переместить переключатель вниз и повернуть ключ по часовой стрелке до упора Ключ с уникальной конструкцией для изменения в одно касание Два патента - трубный ключ = 10-1064278-0000 (2011.09.05) - трубный ключ = 10-1111661-0000 (2012.01.26) Хвостовик Марка сплава Макс. обороты HSK50A - HPM20 HSK63A - HPM20 BT30 - HPM20 25,000rpm HSK63A - HPM32 BT40 - HPM20, 32 G2.5 20,000rpm HSK100A - HPM20, 32, 42 BT50 - HPM20, 32, 42 15,000rpm Инструментальная оснастка 21 Серия HPM Вспомогательный инструмент Korloy для металлорежущих станков Серия HPM
