Высокопроизводительный инструмент Ingersoll для фрезерования плоских поверхностей Насадные сборные торцевые фрезы OP2N с восьмигранными сменными режущими пласти

132 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.128

132 Высокопроизводительный инструмент Ingersoll для фрезерования плоских поверхностей Насадные сборные торцевые фрезы OP2N с восьмигранными сменными режущими пласти Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 128

Высокопроизводительный инструмент Ingersoll для фрезерования плоских поверхностей Насадные сборные торцевые фрезы OP2N с восьмигранными сменными режущими пласти

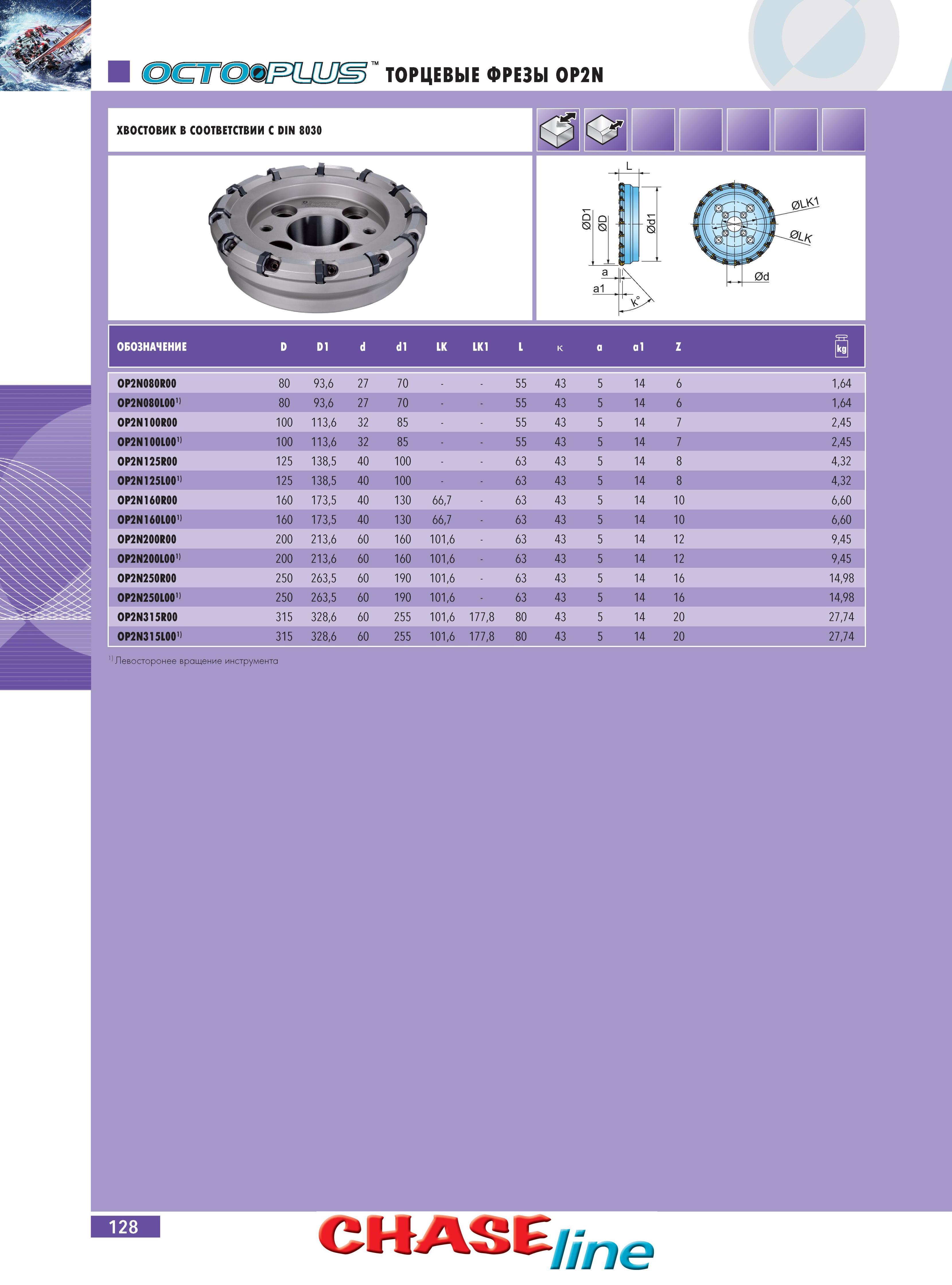

Высокопроизводительный инструмент Ingersoll для фрезерования плоских поверхностей Насадные сборные торцевые фрезы OP2N с восьмигранными сменными режущими пластинами и стандартным отверстием для крепления на инструментальную оправку Исполнения с правосторонним и левосторонним вращением инструмента ТОРЦЕВЫЕ ФРЕЗЫ INGERSOLL OP2N Хвостовик инструмента в соотвтствии со стандартом DIN 8030 Торцевые фрезы Ingersoll для обработки плоскости Левосторонее вращение инструмента Обозначение D D1 d d1 LK LK1 L к a a1 Z 1 OP2N080R00 80 93,6 27 70 55 43 5 14 6 1,64 OP2N080L001) 80 93,6 27 70 55 43 5 14 6 1,64 OP2N100R00 100 113,6 32 85 55 43 5 14 7 2,45 OP2N100L001) 100 113,6 32 85 55 43 5 14 7 2,45 OP2N125R00 125 138,5 40 100 63 43 5 14 8 4,32 OP2N125L001) 125 138,5 40 100 63 43 5 14 8 4,32 OP2N160R00 160 173,5 40 130 66,7 63 43 5 14 10 6,60 OP2N160L001) 160 173,5 40 130 66,7 63 43 5 14 10 6,60 OP2N200R00 200 213,6 60 160 101,6 63 43 5 14 12 9,45 OP2N200L001) 2 213,6 60 160 101,6 63 43 5 14 12 5 ,4 9 OP2N250R00 2 СП о 263,5 60 190 101,6 63 43 5 14 16 14,98 OP2N250L001) 250 263,5 60 190 101,6 63 43 5 14 16 14,98 OP2N315R00 315 328,6 60 2 СП СП 101,6 177,8 80 43 5 14 20 27,74 OP2N315L001) 315 328,6 60 2 СП СП 101,6 177,8 80 43 5 14 20 27,74 CHASE line те
