Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

Высокопроизводительные и высокоточные сверла Korloy Vulcan Drill со специальной геометрией режущей части Возможность применения высоких подач за счет специ

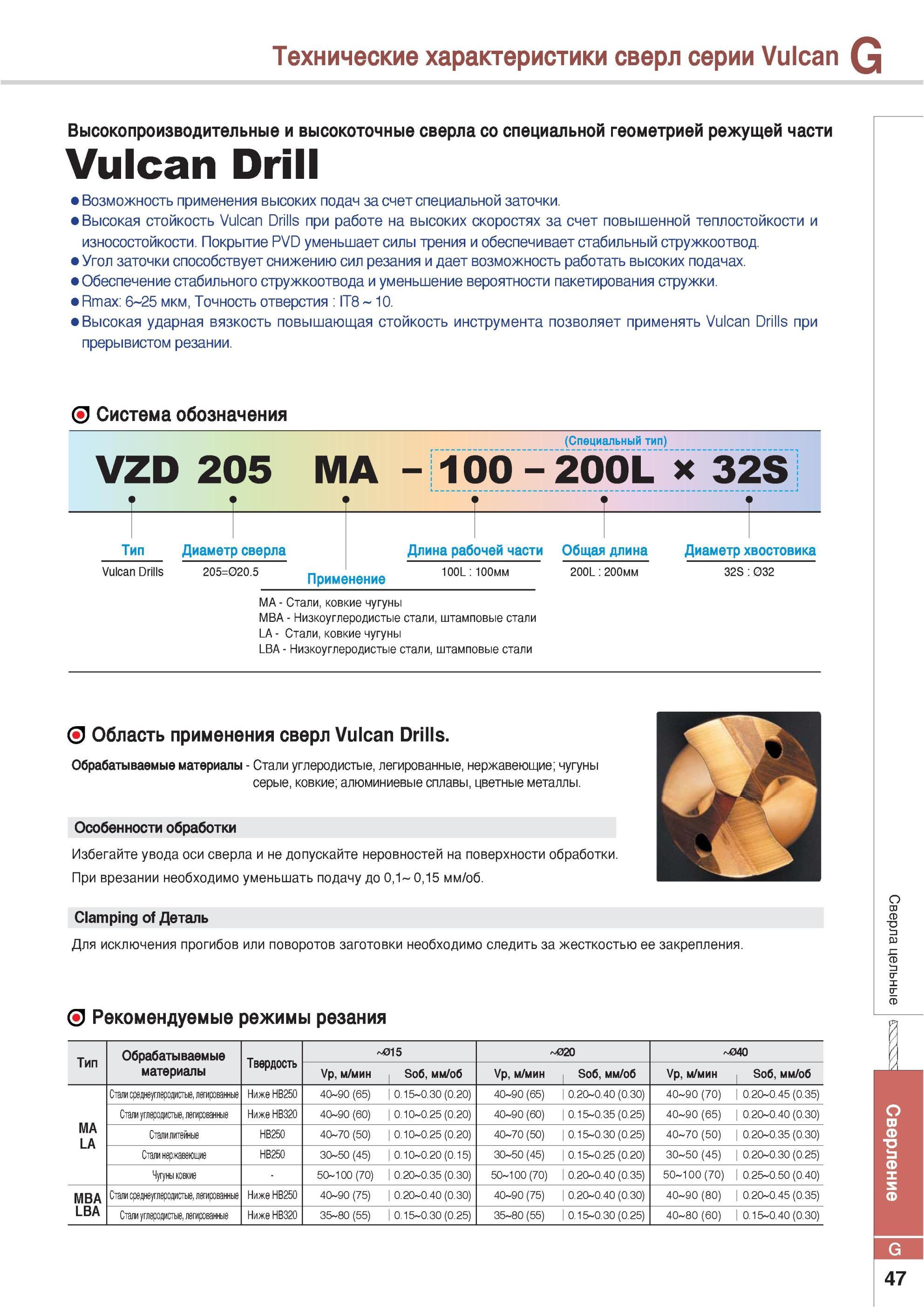

751 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.G47

751 Высокопроизводительные и высокоточные сверла Korloy Vulcan Drill со специальной геометрией режущей части Возможность применения высоких подач за счет специ Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G47

Высокопроизводительные и высокоточные сверла Korloy Vulcan Drill со специальной геометрией режущей части Возможность применения высоких подач за счет специ

Высокопроизводительные и высокоточные сверла Korloy Vulcan Drill со специальной геометрией режущей части Возможность применения высоких подач за счет специальной заточки режущего инструмента Высокая стойкость Vulcan Drills при работе на высоких скоростях за счет повышенной теплостойкости и износостойкости. Покрытие PVD уменьшает силы трения и обеспечивает стабильный стружкоотвод Угол заточки способствует снижению сил резания и дает возможность работать высоких подачах. Обеспечение стабильного стружкоотвода и уменьшение вероятности пакетирования стружки. Rmax 6 25 мкм Точность отверстия IT8 10. Высокая ударная вязкость повышающая стойкость инструмента позволяет применять Vulcan Drills при прерывистом резании. Система обозначения (Специальный тип) VZD 2Q5 MA 10Q -200L х 32S Тип Vulcan Drills Диаметр сверла 205=020.5 Применение Длина рабочей части 100L 100 мм Общая длина 200L 200 мм Диаметр хвостовика 32S 032 MA Стали ковкие чугуны MBA Низкоуглеродистые стали штамповые стали LA Стали ковкие чугуны LBA Низкоуглеродистые стали штамповые стали Область применения сверл Vulcan Drills. Обрабатываемые материалы Стали углеродистые легированные нержавеющие чугуны серые ковкие алюминиевые сплавы цветные металлы. Особенности обработки Избегайте увода оси сверла и не допускайте неровностей на поверхности обработки. При врезании необходимо уменьшать подачу до 0,1 0,15 мм/об. Clamping of Деталь Для исключения прогибов или поворотов заготовки необходимо следить за жесткостью ее закрепления. Рекомендуемые режимы резания Тип Обрабатываемые материалы Твердость 015 Vp м/мин So6 мм/об 020 Vp м/мин So6 мм/об 040 Vp м/мин So6 мм/об Стали среднеуглеродистые легированные Ниже HB250 40 90 (65) 0.15 0.30 (0.20) 40 90 (65) 0.20 0.40 (0.30) 40 90 (70) 0.20 0.45 (0.35) MA LA Стали углеродистые легированные Ниже HB320 40 90 (60) 0.10 0.25 (0.20) 40 90 (60) 0.15 0.35 (0.25) 40 90 (65) 0.20 0.40 (0.30) Стали литейные HB250 40 70 (50) 0.10 0.25 (0.20) 40 70 (50) 0.15 0.30 (0.25) 40 70 (50) 0.20 0.35 (0.30) Стали нержавеющие HB250 30 50 (45) 0.10 0.20 (0.15) 30 50 (45) 0.15 0.25 (0.20) 30 50 (45) 0.20 0.30 (0.25) Чугуны ковкие 50 100 (70) 0.20 0.35 (0.30) 50 100 (70) 0.20 0.40 (0.35) 50 100 (70) 0.25 0.50 (0.40) MBA Стали среднеуглеродистые легированные Ниже HB250 40 90 (75) 0.20 0.40 (0.30) 40 90 (75) 0.20 0.40 (0.30) 40 90 (80) 0.20 0.45 (0.35) LBA Стали углеродистые легированные Ниже HB320 35 80 (55) 0.15 0.30 (0.25) 35 80 (55) 0.15 0.30 (0.25) 40 80 (60) 0.15 0.40 (0.30) G 47 Сверление Сверла цельные Технические характеристики сверл серии Vulcan G




См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table

Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table

Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes

Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table

Современные инструментальные материалы / Cutting tool materials



KORLOY

Каталог KORLOY 2018 Инструмент и станочная оснастка Фрезы концевые монолитные по металлу Сверла спиральные Токарные расточные державки Цанговые патроны
Каталог
KORLOY
2018
Металлорежущий
инструмент
и оснастка
(1259 страниц)
Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках
Каталог
KORLOY
2016
Металлорежущий
инструмент
и оснастка
(1121 страница)
Каталог KORLOY 2016 Металлорежущий инструмент для точения фрезерования сверления и инструментальная станочная оснастка для металлообрабатывающих станков
Каталог
KORLOY
2016
Инструмент
и оснастка
(англ.яз / ENG)
(1142 страницы)
Каталог KORLOY 2016 Режущий инструмент и станочная оснастка для производства штампов и пресс-форм Сборные фрезы и сверла с твердосплавными сменными режущими многогранными пластинами
Каталог
KORLOY
2016
Инструмент
для обработки
штампов
и пресс-форм
(англ.яз / ENG)
(263 страницы)
Каталог KORLOY 2015 Режущий инструмент и инструментальная оснастка для металлорежущих станков и металлообрабатывающего оборудования
Каталог
KORLOY
2015
Режущий
инструмент
и оснастка
(англ.яз / ENG)
(1059 страниц)
Каталог KORLOY 2014 Режущий инструмент для точения сверления фрезерования Оснастка
Каталог
KORLOY
2014
Металлорежущий
инструмент
(1043 страницы)
Каталог KORLOY 2014 Металлорежущий инструмент и инструментальная оснастка для станков Токарные резцы с режущими твердосплавными пластинами Фрезы Сверла Оправки
Каталог
KORLOY
2014
Металлорежущий
инструмент
и станочная
оснастка
(исп.яз / SPA)
(1043 страницы)
Каталог KORLOY 2013 Металлорежущий инструмент
Каталог
KORLOY
2013
Металлорежущий
инструмент
(987 страниц)
Каталог KORLOY 2012 Специальный режущий инструмент для металлообработки Наружное точение Растачивание Фрезерование сборными и монолитными фрезами Сверление
Каталог
KORLOY
2012
Специальный
режущий
инструмент
(англ.яз / ENG)
(68 страниц)
Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный для металлообрабатывающих станков и оборудования
Каталог
KORLOY
2011
Металлорежущий
инструмент
(818 страниц)
Каталог KORLOY 2010 Металлорежущий инструмент и станочная инструментальная оснастка для металлообрабатывающего оборудования
Каталог
KORLOY
2010
Металлорежущий
инструмент
(англ.яз / ENG)
(820 страниц)
Каталог KORLOY 2008 Инструмент металлорежущий и инструментальная оснастка
Каталог
KORLOY
2008
Инструмент
металлорежущий
(546 страниц)
Каталог KORLOY 2006 Режущий инструмент для металлообрабатывающих станков и многофункциональных центров с ЧПУ
Каталог
KORLOY
2006
Режущий
инструмент
для станков
(англ.яз / ENG)
(540 страниц)





Каталоги инструмента и оснастки для металлообработки на станках /
Cutting tools and tooling system catalogs



Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

748 Применение сверл Korloy серии MLD MLDP после предварительно центрированных отверстий MLD MLD Допустимая нагрузка на режущую кромку пониженная нагрузка на р Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G44748 749 Сверла цельные твердосплавные Korloy с внутренним подводом СОЖ для предварительной обработки отверстия Покрытие TiAIN Точность диаметра рабочей части х6 Уг Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G45749 750 Система обозначения комбинированных специальных сверл Korloy для обработки фаски и ступенчатых отверстий MSD(H)S Диаметр Длина рабочей части Длина хвостови Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G46750 Система обозначения комбинированных специальных сверл Korloy для обработки фаски и ступенчатых отверстий MSD(H)S Диаметр Длина рабочей части Длина хвостови752 Сверла Korloy серии Vulcan Drill (VZD)-MA MBA Тип MA MBA Покрытие TiN Точность диаметра рабочей части h7 Точность диаметра хвостовика h7 Двойной угол в пла Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G48752 753 Сверла цельные Korloy серии Vulcan G Vulcan Drill Покрытие TiN Точность диаметра рабочей части h7 Точность диаметра хвостовика h7 Двойной угол в плане 140° Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G49753 754 Твердосплавные монолитные спиральные сверла Korloy имеют достаточно высокую точность и рекомендуются к применению в массовом производстве Данный режущий ин Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G50754 Твердосплавные монолитные спиральные сверла Korloy имеют достаточно высокую точность и рекомендуются к применению в массовом производстве Данный режущий ин



---

---
