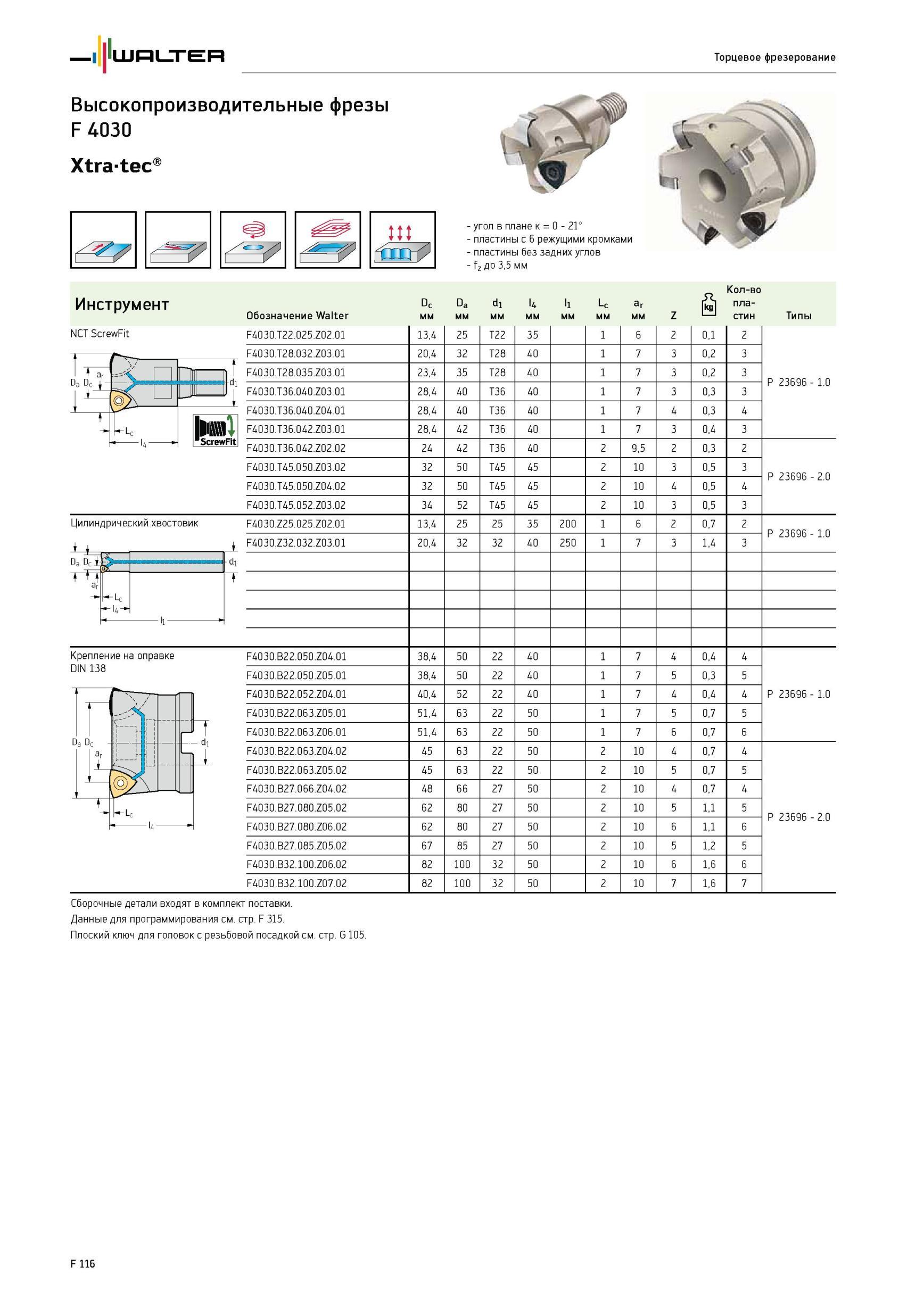

1766 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F116

1766 Высокопроизводительные фрезы Walter F 4030 Xtra-tec угол в плане к 0 - 21° пластины с 6 режущими кромками пластины без задних углов - fz до 3,5 мм Инструмент Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F116

Высокопроизводительные фрезы Walter F 4030 Xtra-tec угол в плане к 0 - 21° пластины с 6 режущими кромками пластины без задних углов - fz до 3,5 мм Инструмент

Высокопроизводительные фрезы Walter F 4030 Xtra-tec угол в плане к 0 - 21° пластины с 6 режущими кромками пластины без задних углов - fz до 3,5 мм Инструмент Обозначение Dc Da d1 l4 l1 Lc ar мм Z Количество пластин Типы NCT ScrewFit F4030.T22.025.Z02.01 13,4 25 T22 35 1 6 2 0,1 2 P 23696 - 1.0 F4030.T28.032.Z03.01 20,4 32 T28 40 1 7 3 0,2 3 F4030.T28.035.Z03.01 23,4 35 T28 40 1 7 3 0,2 3 F4030.T36.040.Z03.01 28,4 40 T36 40 1 7 3 0,3 3 F4030.T36.040.Z04.01 28,4 40 T36 40 1 7 4 0,3 4 F4030.T36.042.Z03.01 28,4 42 T36 40 1 7 3 0,4 3 F4030.T36.042.Z02.02 24 42 T36 40 2 9,5 2 0,3 2 P 23696 - 2.0 F4030.T45.050.Z03.02 32 50 T45 45 2 10 3 0,5 3 F4030.T45.050.Z04.02 32 50 T45 45 2 10 4 0,5 4 F4030.T45.052.Z03.02 34 52 T45 45 2 10 3 0,5 3 F4030.Z25.025.Z02.01 13,4 25 25 35 200 1 6 2 0,7 2 P 23696 - 1.0 F4030.Z32.032.Z03.01 20,4 32 32 40 250 1 7 3 1,4 3 F4030.B22.050.Z04.01 38,4 50 22 40 1 7 4 0,4 4 P 23696 - 1.0 F4030.B22.050.Z05.01 38,4 50 22 40 1 7 5 0,3 5 F4030.B22.052.Z04.01 40,4 52 22 40 1 7 4 0,4 4 F4030.B22.063.Z05.01 51,4 63 22 50 1 7 5 0,7 5 F4030.B22.063.Z06.01 51,4 63 22 50 1 7 6 0,7 6 F4030.B22.063.Z04.02 45 63 22 50 2 10 4 0,7 4 P 23696 - 2.0 F4030.B22.063.Z05.02 45 63 22 50 2 10 5 0,7 5 F4030.B27.066.Z04.02 48 66 27 50 2 10 4 0,7 4 F4030.B27.080.Z05.02 62 80 27 50 2 10 5 1,1 5 F4030.B27.080.Z06.02 62 80 27 50 2 10 6 1,1 6 F4030.B27.085.Z05.02 67 85 27 50 2 10 5 1,2 5 F4030.B32.100.Z06.02 82 100 32 50 2 10 6 1,6 6 F4030.B32.100.Z07.02 82 100 32 50 2 10 7 1,6 7 Цилиндрический хвостовик i 1 Da Dc ar Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. Данные для программирования см. стр. F 315. Плоский ключ для головок с резьбовой посадкой см. стр. G 105. F 116 Торцевое фрезерование
