WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

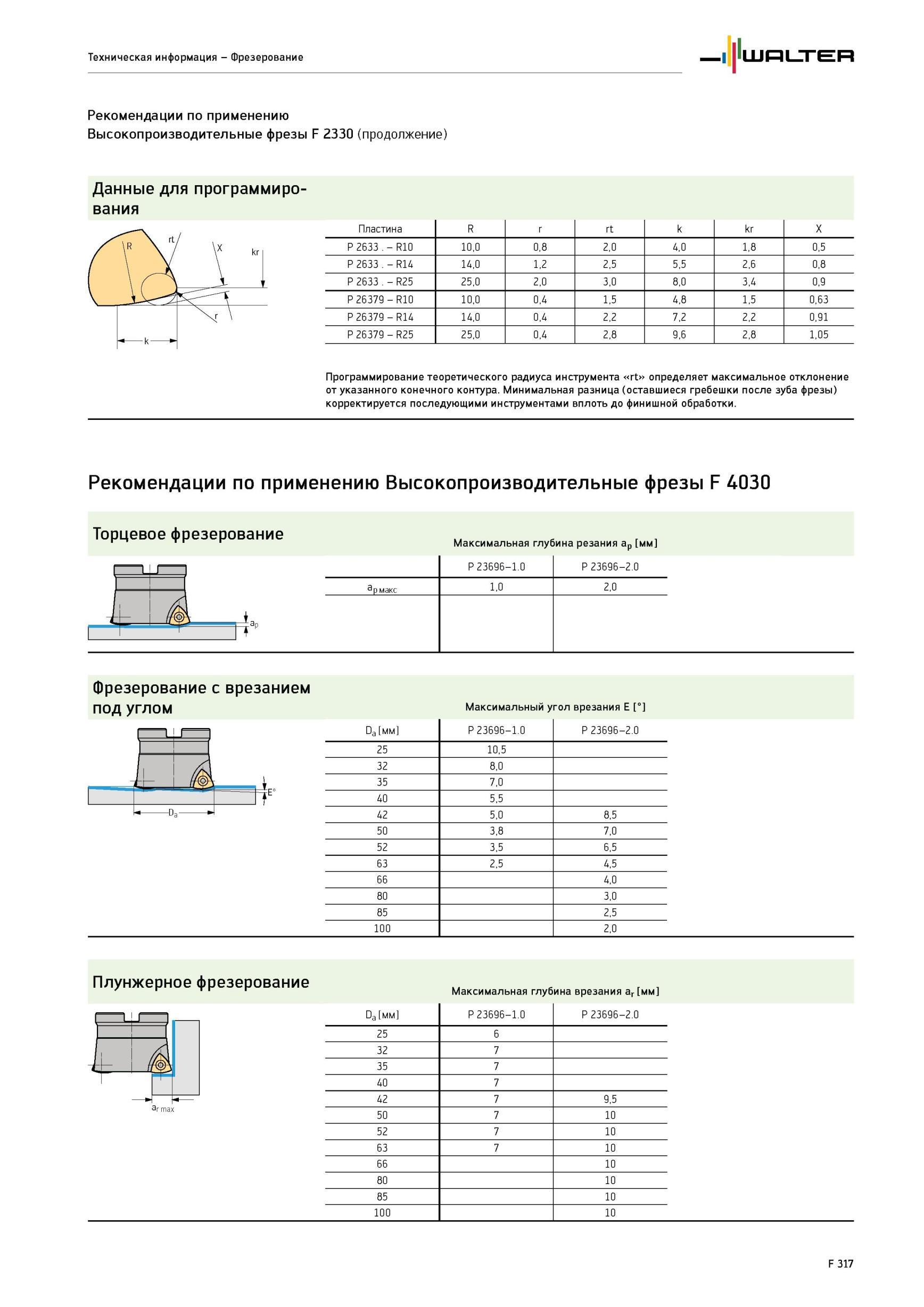

1967 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F317

1967 Высокопроизводительные фрезы Walter F 2330 Данные для программирования Рекомендации по применению Пластина R r rt k kr X P2633 - R10 10,0 0,8 2,0 4,0 1,8 0,5 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F317

Высокопроизводительные фрезы Walter F 2330 Данные для программирования Рекомендации по применению Пластина R r rt k kr X P2633 - R10 10,0 0,8 2,0 4,0 1,8 0,5

Высокопроизводительные фрезы Walter F 2330 Данные для программирования Рекомендации по применению Пластина R r rt k kr X P2633 - R10 10,0 0,8 2,0 4,0 1,8 0,5 P 2633. - R14 14,0 1,2 2,5 5,5 2,6 0,8 P 2633. - R25 25,0 2,0 3,0 8,0 3,4 0,9 P 26379 - R10 10,0 0,4 1,5 4,8 1,5 0,63 P 26379 - R14 14,0 0,4 2,2 7,2 2,2 0,91 P 26379 - R25 25,0 0,4 2,8 9,6 2,8 1,05 Программирование теоретического радиуса инструмента rt определяет максимальное отклонение от указанного конечного контура. Минимальная разница (оставшиеся гребешки после зуба фрезы) корректируется последующими инструментами вплоть до финишной обработки. Рекомендации по применению Высокопроизводительные фрезы F 4030 Торцевое фрезерование с г Максимальная глубина резания ap мм 1 P 23696-1.0 P 23696-2.0 ap макс 1,0 2,0 4- Фрезерование с врезанием под углом Максимальный угол врезания E Da мм P 23696-1.0 P 23696-2.0 25 10,5 .L (/к 32 8,0 1 35 7,0 40 5,5 Da 42 5,0 8,5 50 3,8 7,0 52 3,5 6,5 63 2,5 4,5 66 4,0 80 3,0 85 2,5 100 2,0 Плунжерное фрезерование с Максимальная глубина врезания ar мм 1 ( Da мм P 23696-1.0 P 23696-2.0 1 25 6 32 7 35 7 40 7 А 42 7 9,5 dr max 50 7 10 52 7 10 63 7 10 66 10 80 10 85 10 100 10 F 317 Техническая информация - Фрезерование




См.также / See also :

Расчетные формулы при фрезеровании

Фрезерный инструмент Walter Фрезы насадные и концевые со сменными пластинами


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

1964 Режимы резания при фрезеровке фрезами Walter F 4080 / F 4081 с восьмигранными пластинами Торцевое фрезерование (только F 4080) Максимальная глубина резания Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F3141964 Режимы резания при фрезеровке фрезами Walter F 4080 / F 4081 с восьмигранными пластинами Торцевое фрезерование (только F 4080) Максимальная глубина резания1965 Фрезы Walter F 4080 / F 4081 с восьмигранными пластинами Фрезерование с вертикальным врезанием Максимальная глубина врезания Рекомендации по применению ТМакс Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F3151965 1966 Торцевое фрезерование Рекомендации по применению Высокопроизводительные фрезы Walter F 2330 Максимальная глубина резания ap мм P 2633 - R10 P 26379 - R10 P 26 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F3161966 1968 Высокопроизводительные фрезы Walter F 4030 Рекомендации по применению Винтовая интерполяция в сплошном материале Диапазон диаметров для фрезерования отверстий Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F3181968 1969 Рекомендации по применению Walter Фрезы F 3040 для обработки с врезанием под углом Фрезерование уступов Максимальная глубина резания ap мм 1 Радиус при вершин Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F3191969 1970 Рекомендации по применению Фрезы Walter F 4042 / F 4042R для обработки уступов Фрезерование с врезанием под углом и обработка по винтовой интерполяции в сплош Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F3201970
