Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

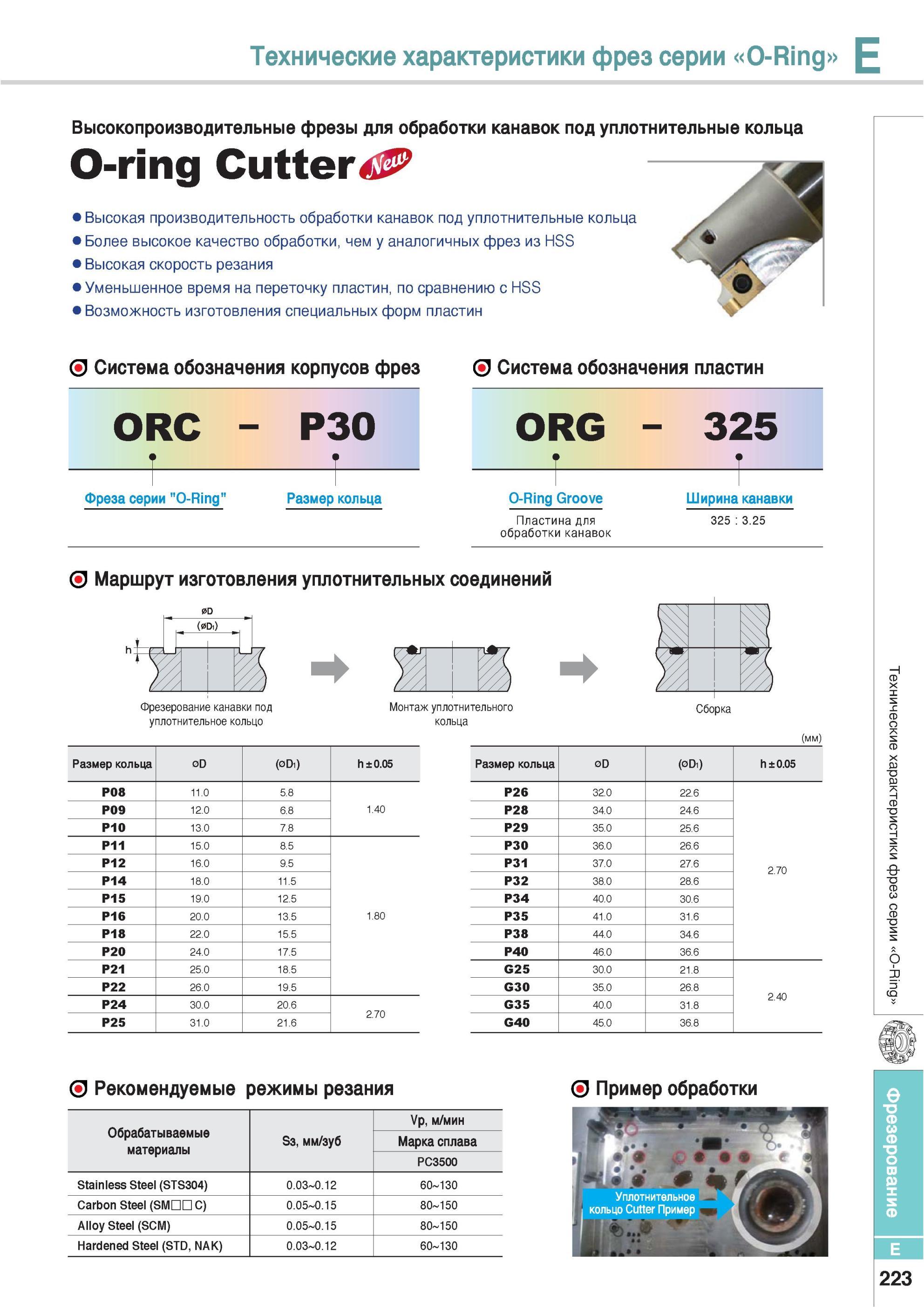

559 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E223

559 Высокопроизводительные фрезы Korloy О-ring Cutter для обработки канавок под уплотнительные кольца Более высокое качество обработки чем у аналогичных фрез и Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E223

Высокопроизводительные фрезы Korloy О-ring Cutter для обработки канавок под уплотнительные кольца Более высокое качество обработки чем у аналогичных фрез и

Высокопроизводительные фрезы Korloy О-ring Cutter для обработки канавок под уплотнительные кольца Более высокое качество обработки чем у аналогичных фрез из HSS Высокая скорость резания Уменьшенное время на переточку пластин по сравнению с HSS Возможность изготовления специальных форм пластин Система обозначения корпусов фрез Система обозначения пластин ORC P30 Фреза серии "O-Ring" Размер кольца ORG 325 О-Ring Groove Пластина для обработки канавок Ширина канавки 325 3.25 Маршрут изготовления уплотнительных соединений (0Di) Фрезерование канавки под уплотнительное кольцо Монтаж уплотнительного кольца Сборка Размер кольца 0D (0D1) h ± 0.05 Размер кольца 0D (0D1) P08 11.0 5.8 P26 32.0 22.6 P09 12.0 6.8 1.40 P28 34.0 24.6 P10 13.0 7.8 P29 35.0 25.6 P11 15.0 8.5 P30 36.0 26.6 P12 16.0 9.5 P31 37.0 27.6 P14 18.0 11.5 P32 38.0 28.6 P15 19.0 12.5 P34 40.0 30.6 P16 20.0 13.5 1.80 P35 41.0 31.6 P18 22.0 15.5 P38 44.0 34.6 P20 24.0 17.5 P40 46.0 36.6 P21 25.0 18.5 G25 30.0 21.8 P22 26.0 19.5 G30 35.0 26.8 P24 30.0 20.6 2.70 G35 40.0 31.8 P25 31.0 21.6 G40 45.0 36.8 h ± 0.05 2.70 2.40 Рекомендуемые режимы резания Обрабатываемые материалы S3 мм/зуб Vp м/мин Марка сплава PC3500 Stainless Steel (STS304) 0.03 0.12 60 130 Carbon Steel (SMDD C) 0.05 0.15 80 150 Alloy Steel (SCM) 0.05 0.15 80 150 Hardened Steel (STD NAK) 0.03 0.12 60 130 Пример обработки E 223 Технические характеристики фрез серии О-Ring E Высокая производительность обработки канавок под уплотнительные кольца
