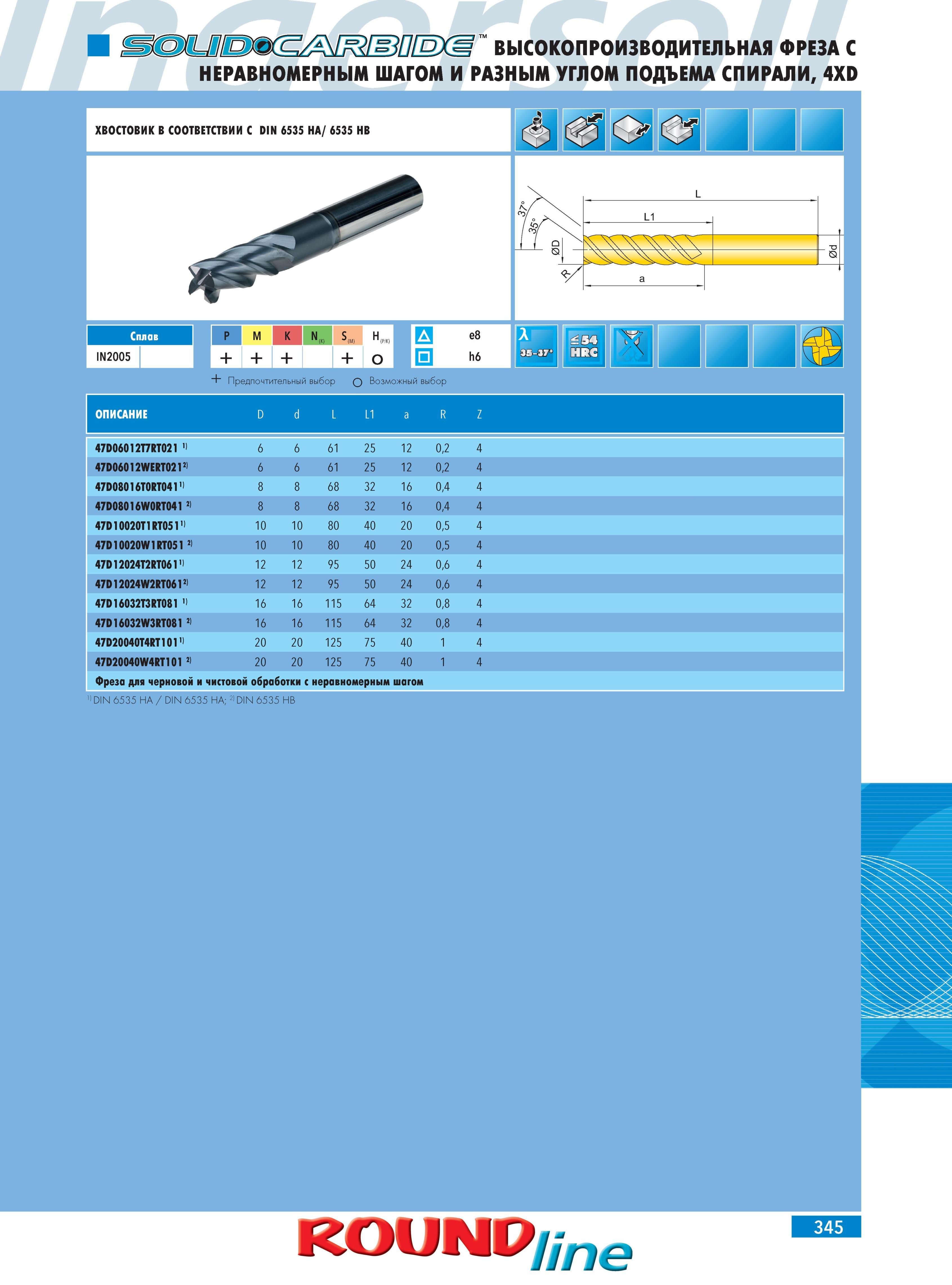

349 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.345

349 ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ ФРЕЗА INGERSOLL с неравномерным шагом и разным углом подъема спирали, 4XD Предпочтительный выбор Q Возможный выбор Цельные твердосплавные Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 345

ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ ФРЕЗА INGERSOLL с неравномерным шагом и разным углом подъема спирали, 4XD Предпочтительный выбор Q Возможный выбор Цельные твердосплавные

ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ ФРЕЗА INGERSOLL с неравномерным шагом и разным углом подъема спирали, 4XD Предпочтительный выбор Q Возможный выбор Цельные твердосплавные фрезы Ingersoll ОПИСАНИЕ D d L L1 a R Z 47D06012T7RT021 1) 6 6 61 25 12 0,2 4 47D06012WERT02121 6 6 61 25 12 0,2 4 47D08016T0RT04111 8 8 68 32 16 0,4 4 47D08016W0RT041 2) 8 8 68 32 16 0,4 4 47D10020T1RT0511) 10 10 80 40 20 0,5 4 47D10020W1RT051 2) 10 10 80 40 20 0,5 4 47D12024T2RT06111 12 12 95 50 24 0,6 4 47D12024W2RT0612) 12 12 95 50 24 0,6 4 47D16032T3RT081 1) 16 16 115 64 32 0,8 4 47D16032W3RT081 2) 16 16 115 64 32 0,8 4 47D20040T4RT1011’ 20 20 125 75 40 1 4 47D20040W4RT101 2) 20 20 125 75 40 1 4 Фреза для черновой и чистовой обработки с неравномерным шагом 11 DIN 6535 HA DIN 6535 HA; 21 DIN 6535 HB 345 Хвостовик инструмента в соотвтствии со стандартом DIN 6535 HA/ 6535 HB IN2005
