Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

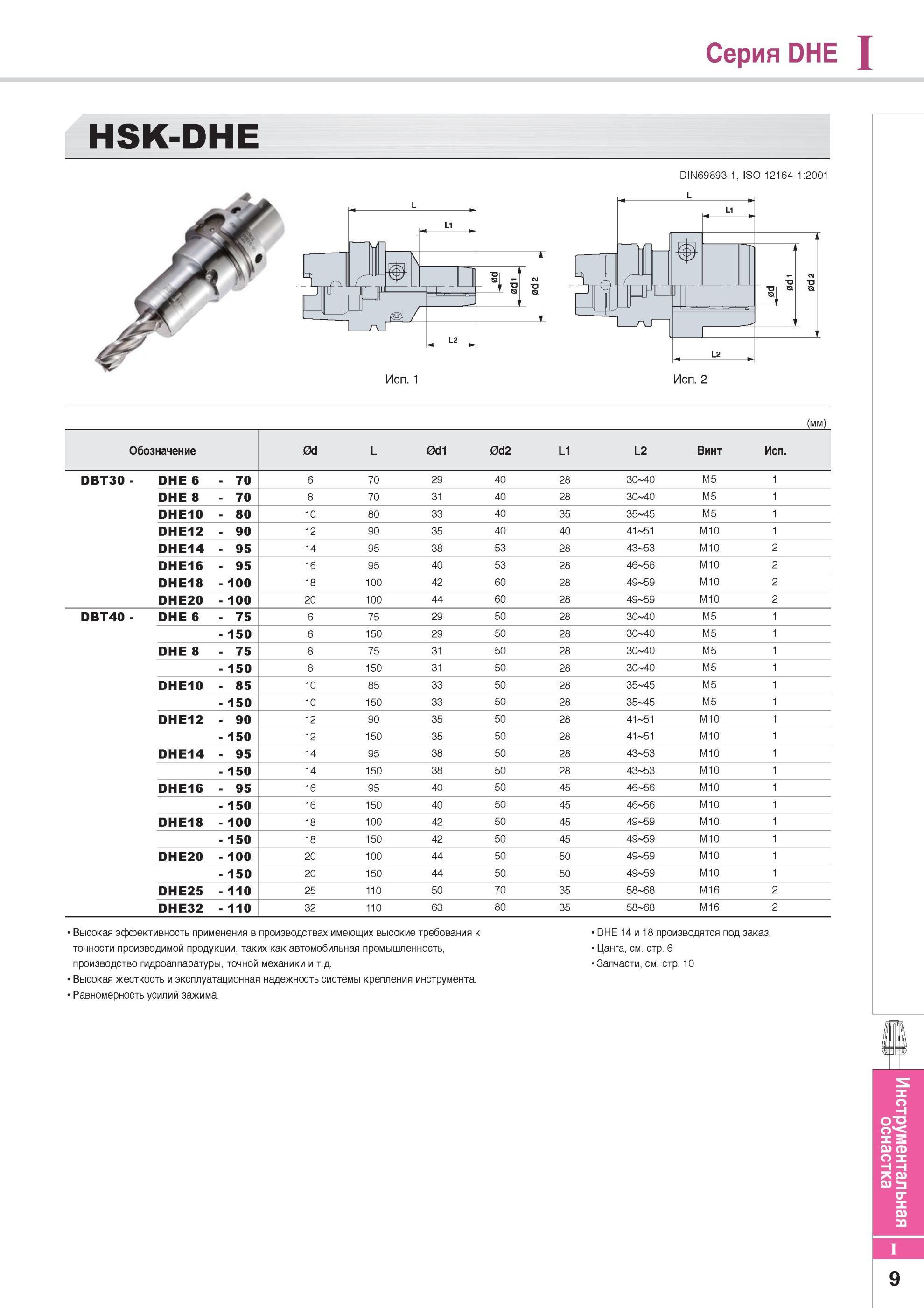

819 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I9

819 Высокая эффективность применения в производствах имеющих высокие требования к точности производимой продукции, таких как автомобильная промышленность, прои Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I9

Высокая эффективность применения в производствах имеющих высокие требования к точности производимой продукции, таких как автомобильная промышленность, прои

Высокая эффективность применения в производствах имеющих высокие требования к точности производимой продукции, таких как автомобильная промышленность, производство гидроаппаратуры, точной механики и т.д. Высокая жесткость и эксплуатационная надежность системы крепления инструмента. Равномерность усилий зажима. DHE 14 и 18 производятся под заказ. Цанга, см. стр. 6 Запчасти, см. стр. 10 Инструментальная оснастка 9 Серия DHE J HSK-DHE DIN69893-1, ISO 12164-1:2001 Вспомогательный инструмент Korloy для металлорежущих станков (мм) Обозначение 0d L 0d1 0d2 L1 L2 Винт Исп. DBT30- DHE6 - 70 6 70 29 40 28 30 40 M5 1 DHE 8 - 70 8 70 31 40 28 30 40 M5 1 DHE10 - 80 10 80 33 40 35 35 45 M5 1 DHE12 - 90 12 90 35 40 40 51 41 M10 1 DHE14 - 95 14 95 38 53 28 43 53 M10 2 DHE16 - 95 16 95 40 53 28 46 56 M10 2 DHE18 - 100 18 100 42 60 28 49 59 M10 2 DHE20 - 100 20 100 44 60 28 49 59 M10 2 DBT40- DHE6 - 75 6 75 29 50 28 30 40 M5 1 - 150 6 150 29 50 28 30 40 M5 1 DHE 8 - 75 8 75 31 50 28 30 40 M5 1 - 150 8 150 31 50 28 30 40 M5 1 DHE10 - 85 10 85 33 50 28 35 45 M5 1 - 150 10 150 33 50 28 35 45 M5 1 DHE12 - 90 12 90 35 50 28 51 41 M10 1 - 150 12 150 35 50 28 51 41 M10 1 DHE14 - 95 14 95 38 50 28 43 53 M10 1 - 150 14 150 38 50 28 43 53 M10 1 DHE16 - 95 16 95 40 50 45 46 56 M10 1 - 150 16 150 40 50 45 46 56 M10 1 DHE18 - 100 18 100 42 50 45 49 59 M10 1 - 150 18 150 42 50 45 49 59 M10 1 DHE20 - 100 20 100 44 50 50 49 59 M10 1 - 150 20 150 44 50 50 49 59 M10 1 DHE25 - 110 25 110 50 70 35 58 68 M16 2 DHE32 - 110 32 110 63 80 35 58 68 M16 2
