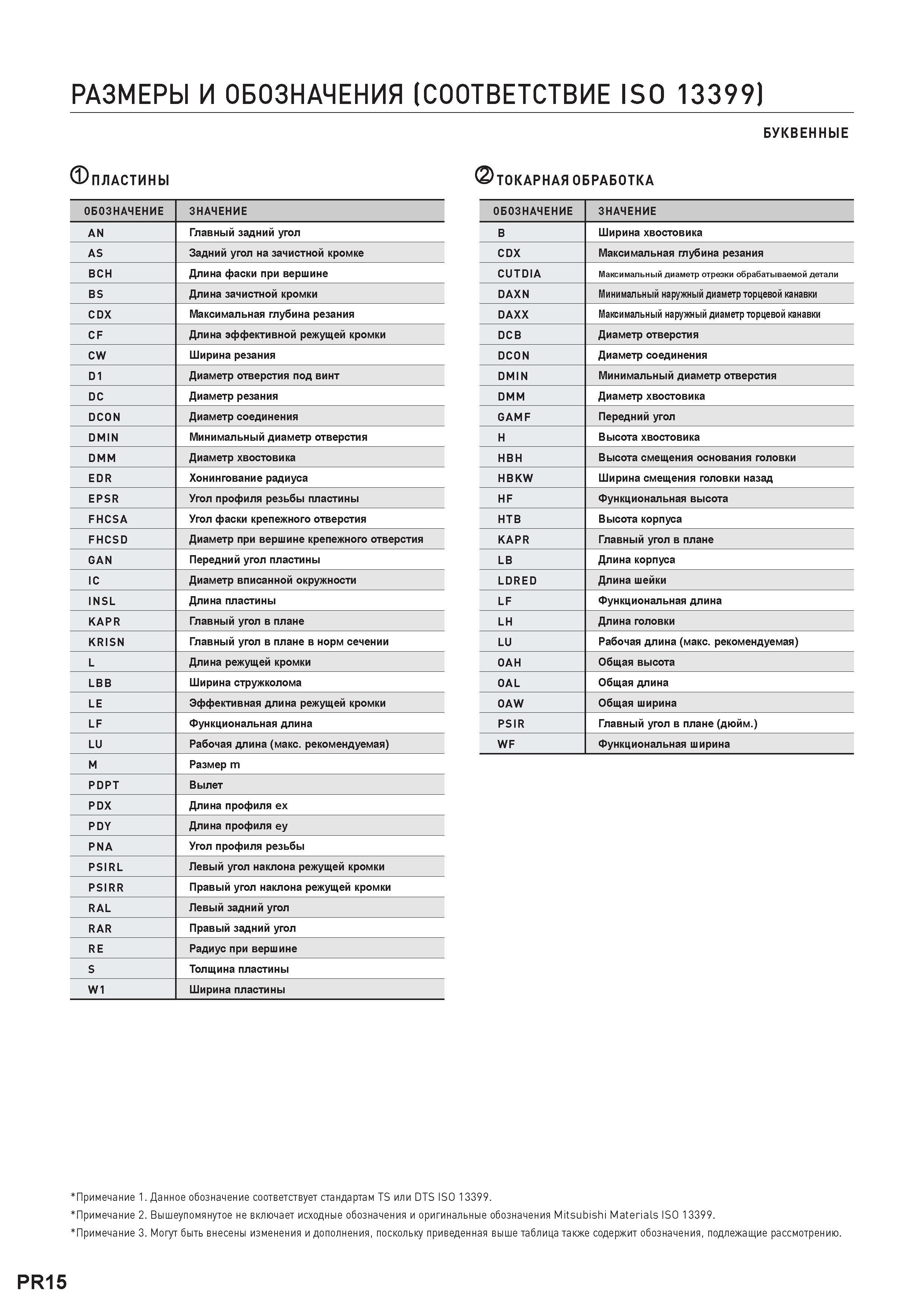

Выписки из стандарта ISO 13399 для представления данных по сменным режущим пластинам и металлорежущему инструменту для токарной обработки _ РАЗМЕРЫ И ОБОЗНАЧЕНИЯ (СООТВЕТСТВИЕ ISO 13399) Пластины сменные ОБОЗНАЧЕНИЕ ЗНАЧЕНИЕ AN Главный задний угол AS Задний угол на зачистной кромке BCH Длина фаски при вершине BS Длина зачистной кромки CDX Максимальная глубина резания CF Длина эффективной режущей кромки CW Ширина резания D1 Диаметр отверстия под винт DC Диаметр резания DCON Диаметр соединения DMIN Минимальный диаметр отверстия DMM Диаметр хвостовика EDR Хонингование радиуса EPSR Угол профиля резьбы пластины FHCSA Угол фаски крепежного отверстия FHCSD Диаметр при вершине крепежного отверстия GAN Передний угол пластины IC Диаметр вписанной окружности INSL Длина пластины KAPR Главный угол в плане KRISN Главный угол в плане в норм сечении L Длина режущей кромки LBB Ширина стружколома LE Эффективная длина режущей кромки LF Функциональная длина LU Рабочая длина (макс. рекомендуемая) M Размер m PDPT Вылет PDX Длина профиля ex PDY Длина профиля ey PNA Угол профиля резьбы PSIRL Левый угол наклона режущей кромки PSIRR Правый угол наклона режущей кромки RAL Левый задний угол RAR Правый задний угол RE Радиус при вершине S Толщина пластины W1 Ширина пластины БУКВЕННЫЕ ТОКАРНАЯ ОБРАБОТКА ОБОЗНАЧЕНИЕ ЗНАЧЕНИЕ B Ширина хвостовика CDX Максимальная глубина резания CUTDIA Максимальный диаметр отрезки обрабатываемой детали DAXN Минимальный наружный диаметр торцевой канавки DAXX Максимальный наружный диаметр торцевой канавки DCB Диаметр отверстия DCON Диаметр соединения DMIN Минимальный диаметр отверстия DMM Диаметр хвостовика GAMF Передний угол H Высота хвостовика HBH Высота смещения основания головки HBKW Ширина смещения головки назад HF Функциональная высота HTB Высота корпуса KAPR Главный угол в плане LB Длина корпуса LDRED Длина шейки LF Функциональная длина LH Длина головки LU Рабочая длина (макс. рекомендуемая) OAH Общая высота OAL Общая длина OAW Общая ширина PSIR Главный угол в плане (дюйм.) WF Функциональная ширина ‘Примечание 1. Данное обозначение соответствует стандартам TS или DTS ISO 13399. ‘Примечание 2. Вышеупомянутое не включает исходные обозначения и оригинальные обозначения Mitsubishi Materials ISO 13399. ‘Примечание 3. Могут быть внесены изменения и дополнения, поскольку приведенная выше таблица также содержит обозначения, подлежащие рассмотрению. PR15
