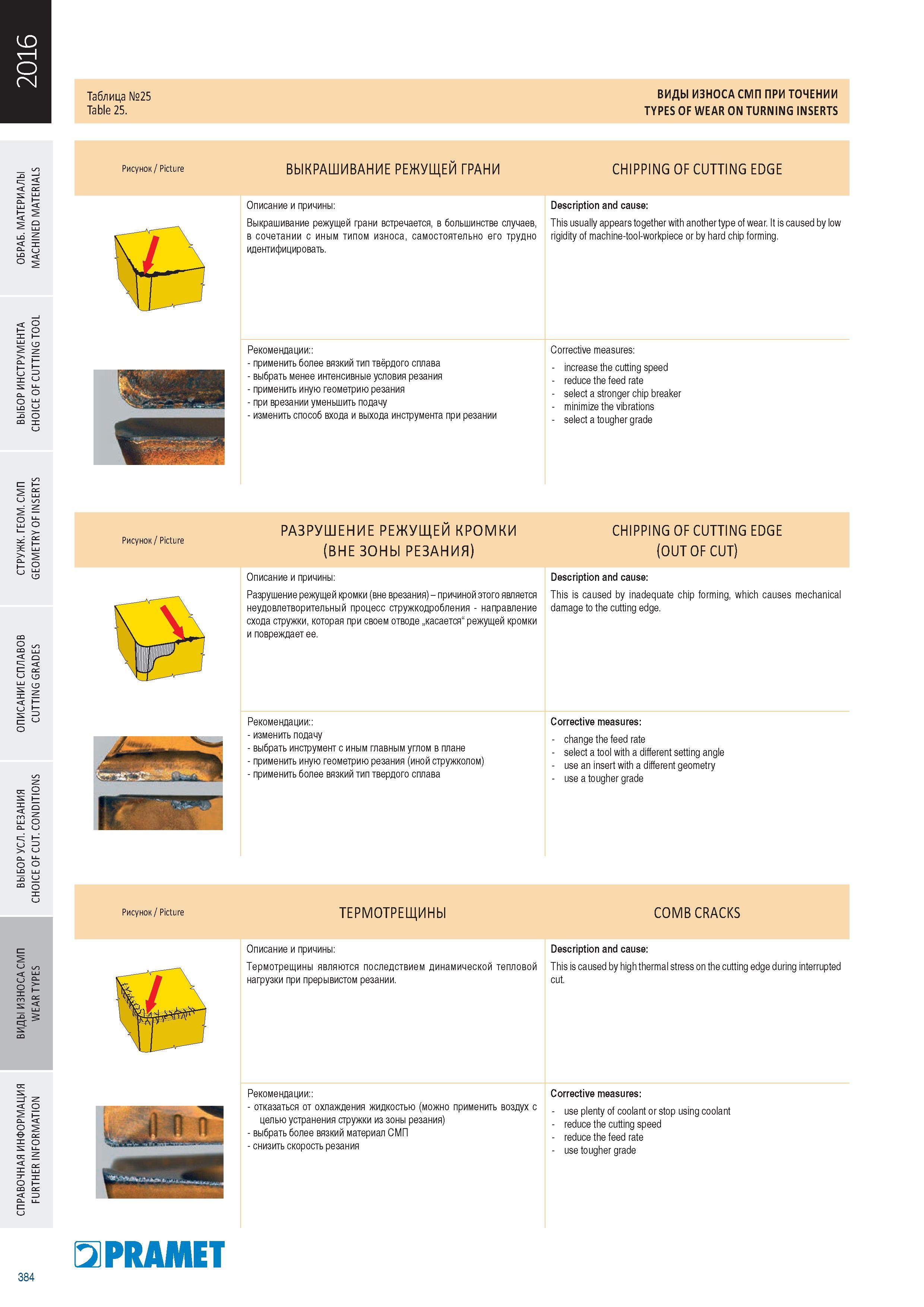

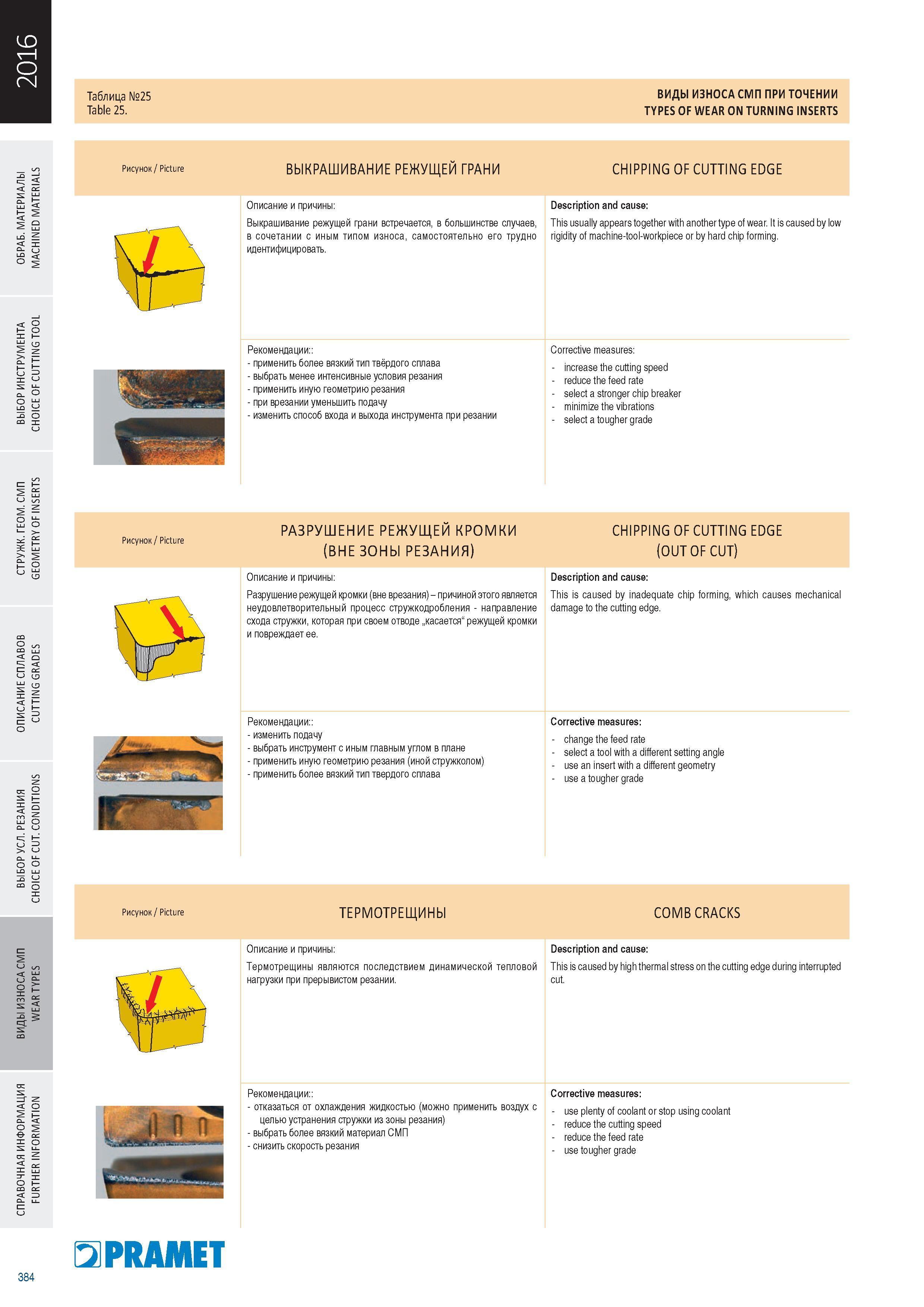

Выкрашивание режущей грани металлорежущего инструмента Иллюстрированная таблица Виды износа сменных многогранных пластин (СМП) Встречается в большинстве сл

386 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.384

386 Выкрашивание режущей грани металлорежущего инструмента Иллюстрированная таблица Виды износа сменных многогранных пластин (СМП) Встречается в большинстве сл Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 384

Выкрашивание режущей грани металлорежущего инструмента Иллюстрированная таблица Виды износа сменных многогранных пластин (СМП) Встречается в большинстве сл

Выкрашивание режущей грани металлорежущего инструмента Иллюстрированная таблица Виды износа сменных многогранных пластин (СМП) Встречается в большинстве случаев в сочетании с иным типом износа, самостоятельно его трудно идентифицировать. Рекомендации применить более вязкий тип твёрдого сплава выбрать менее интенсивные условия резания применить иную геометрию резания при врезании уменьшить подачу изменить способ входа и выхода инструмента при резании CHIPPING OF CUTTING EDGE Description and cause This usually appears together with another type of wear. It is caused by low rigidity of machine-tool-workpiece or by hard chip forming. Corrective measures increase the cutting speed reduce the feed rate select a stronger chip breaker minimize the vibrations select a tougher grade Рисунок / Picture РАЗРУШЕНИЕ РЕЖУЩЕЙ КРОМКИ (ВНЕ ЗОНЫ РЕЗАНИЯ) Описание и причины Разрушение режущей кромки (вне врезания) причиной этого является неудовлетворительный процесс стружкодробления направление схода стружки, которая при своем отводе „касается" режущей кромки и повреждает ее. Рекомендации изменить подачу выбрать инструмент с иным главным углом в плане применить иную геометрию резания (иной стружколом) применить более вязкий тип твердого сплава CHIPPING OF CUTTING EDGE (OUT OF CUT) Description and cause This is caused by inadequate chip forming, which causes mechanical damage to the cutting edge. Corrective measures change the feed rate select a tool with a different setting angle use an insert with a different geometry use a tougher grade LO Рисунок / Picture ТЕРМОТРЕЩИНЫ COMB CRACKS X О S U- = PRAMET Описание и причины Термотрещины являются последствием динамической тепловой нагрузки при прерывистом резании. Рекомендации отказаться от охлаждения жидкостью (можно применить воздух с целью устранения стружки из зоны резания) выбрать более вязкий материал СМП снизить скорость резания Description and cause This is caused by high thermal stress on the cutting edge during interrupted cut. Corrective measures use plenty of coolant or stop using coolant reduce the cutting speed reduce the feed rate use tougher grade 384 №25 ВИДЫ ИЗНОСА СМП ПРИ ТОЧЕНИИ Table 25. TYPES OF WEAR ON TURNING INSERTS Рисунок / Picture oc О Pi о Ob Ca О 2 О со -с ВЫКРАШИВАНИЕ РЕЖУЩЕЙ ГРАНИ Описание и причины Выкрашивание режущей грани
