Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Выбор токарного инструмента Walter для отрезных операций Рекомендации компании-произврдителя Последовательность правильных действий по шагам Обработка канавок

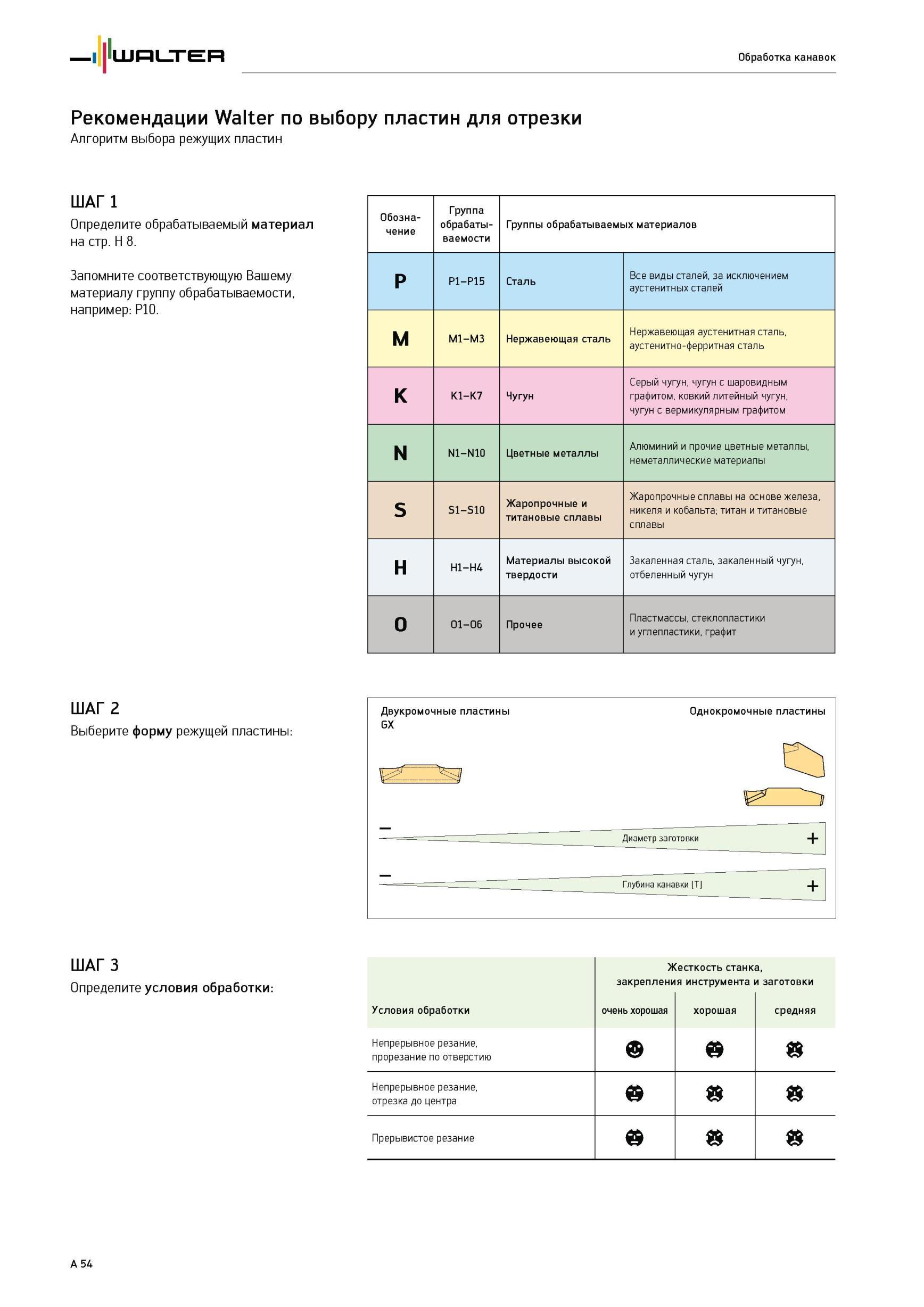

58 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A54

58 Выбор токарного инструмента Walter для отрезных операций Рекомендации компании-произврдителя Последовательность правильных действий по шагам Обработка канавок Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A54

Выбор токарного инструмента Walter для отрезных операций Рекомендации компании-произврдителя Последовательность правильных действий по шагам Обработка канавок

Выбор токарного инструмента Walter для отрезных операций Рекомендации компании-произврдителя Последовательность правильных действий по шагам Обработка канавок _ Рекомендации Walter по выбору пластин для отрезки Алгоритм выбора режущих пластин ШАГ 1 Определите обрабатываемый материал на стр. H 8. Запомните соответствующую Вашему материалу группу обрабатываемости, например: P10. Обозна- чение Группа обрабаты- ваемости Группы обрабатываемых материалов P P1-P15 Сталь Все виды сталей, за исключением аустенитных сталей M M1-M3 Нержавеющая сталь Нержавеющая аустенитная сталь, аустенитно-ферритная сталь K K1-K7 Чугун Серый чугун, чугун с шаровидным графитом, ковкий литейный чугун, чугун с вермикулярным графитом N N1-N10 Цветные металлы Алюминий и прочие цветные металлы, неметаллические материалы S S1-S10 Жаропрочные и титановые сплавы Жаропрочные сплавы на основе железа, никеля и кобальта; титан и титановые сплавы H H1-H4 Материалы высокой твердости Закаленная сталь, закаленный чугун, отбеленный чугун O O1-O6 Прочее Пластмассы, стеклопластики и углепластики, графит ШАГ 2 Выберите форму режущей пластины: ШАГ 3 Определите условия обработки: Жесткость станка, закрепления инструмента и заготовки Условия обработки очень хорошая хорошая средняя Непрерывное резание, прорезание по отверстию a Непрерывное резание, отрезка до центра c Прерывистое резание c A 54 Двукромочные пластины GX Однокромочные пластины Диаметр заготовки Глубина канавки T
