HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

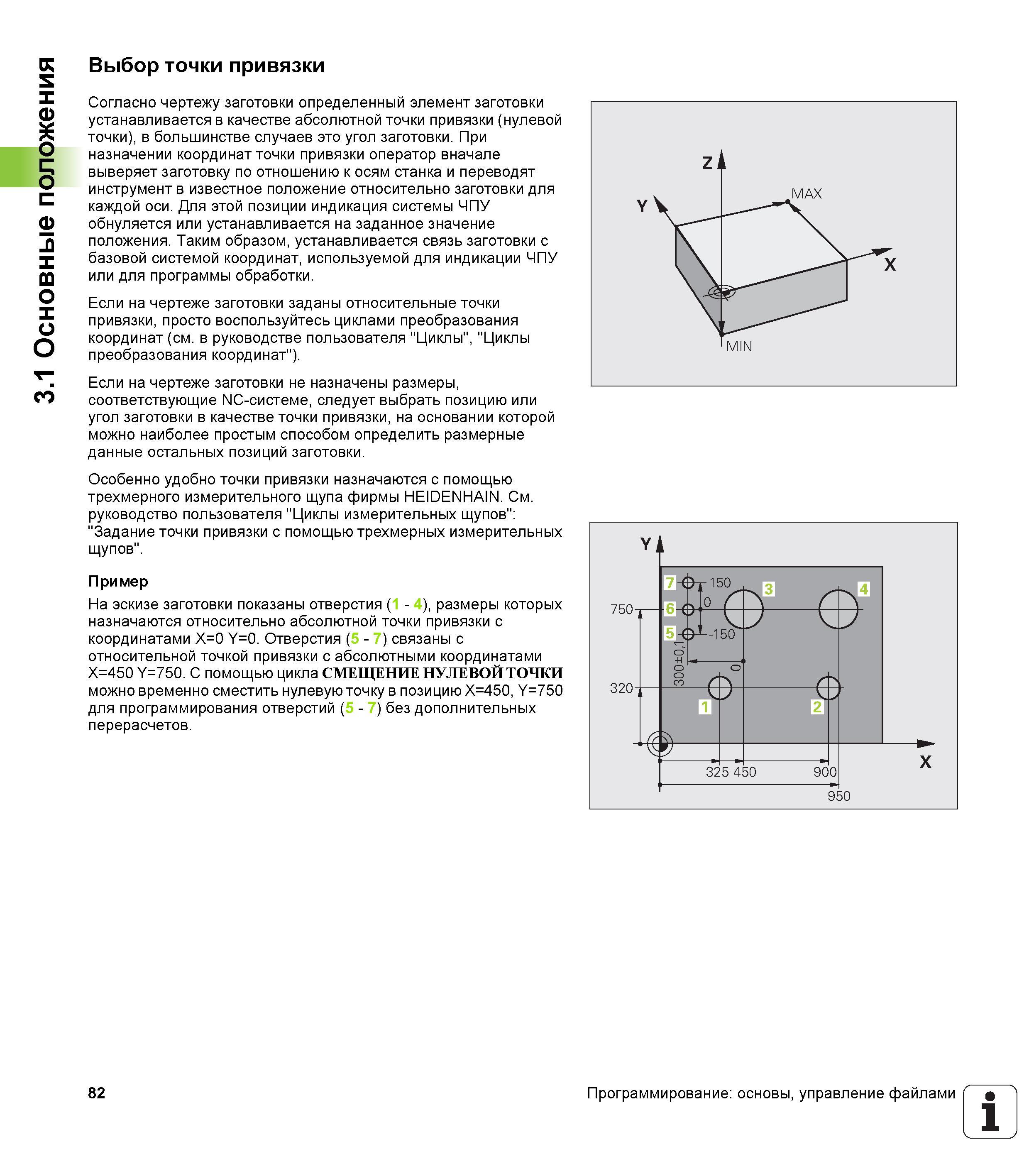

Выбор точки привязки на станках с ЧПУ Согласно чертежу заготовки определенный элемент заготовки устанавливается в качестве абсолютной точки

82 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.82

82 Выбор точки привязки на станках с ЧПУ Согласно чертежу заготовки определенный элемент заготовки устанавливается в качестве абсолютной точки Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 82

Выбор точки привязки на станках с ЧПУ Согласно чертежу заготовки определенный элемент заготовки устанавливается в качестве абсолютной точки

Выбор точки привязки на станках с ЧПУ Согласно чертежу заготовки определенный элемент заготовки устанавливается в качестве абсолютной точки привязки (нулевой точки) в большинстве случаев это угол заготовки. При назначении координат точки привязки оператор вначале выверяет заготовку по отношению к осям станка и переводят инструмент в известное положение относительно заготовки для каждой оси. Для этой позиции индикация системы ЧПУ обнуляется или устанавливается на заданное значение положения. Таким образом устанавливается связь заготовки с базовой системой координат используемой для индикации ЧПУ или для программы обработки. Если на чертеже заготовки заданы относительные точки привязки просто воспользуйтесь циклами преобразования координат (см. в руководстве пользователя "Циклы" "Циклы преобразования координат"). Если на чертеже заготовки не назначены размеры соответствующие NC-системе следует выбрать позицию или угол заготовки в качестве точки привязки на основании которой можно наиболее простым способом определить размерные данные остальных позиций заготовки. Особенно удобно точки привязки назначаются с помощью трехмерного измерительного щупа фирмы HEIDENHAIN. См. руководство пользователя "Циклы измерительных щупов" "Задание точки привязки с помощью трехмерных измерительных щупов". Пример На эскизе заготовки показаны отверстия (1 - 4) размеры которых назначаются относительно абсолютной точки привязки с координатами X0 Y0. Отверстия (5 - 7) связаны с относительной точкой привязки с абсолютными координатами X450 Y750. С помощью цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ можно временно сместить нулевую точку в позицию X450 Y750 для программирования отверстий (5 - 7) без дополнительных перерасчетов. 82 Программирование основы управление файлами 1 3.1 Основные положения
